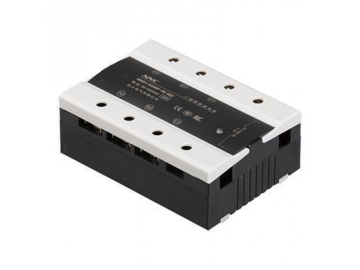

Relé de estado sólido trifásico mejorado NNG1-3/032F-38 DC-AC
Nuestro relé de estado sólido trifásico mejorado NNG1-3/032F-38 DC-AC se utiliza en las luces de señalización, centelleadores, sistemas de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Asimismo, el NNG1-3/032F-38 DC-AC relé de estado sólido trifásico mejorado se aplica extensamente en la industria química, minas de carbón y otros ambientes con condiciones rigurosas donde se necesita elementos a prueba de explosiones, humedad, polvo y corrosión, y con una capacidad de conmutación frecuente.
| Voltaje de control | 32:3-32VDC |
| Corriente de control | 16-35 mA |
| Voltaje de encendido | 3VDC |
| Voltaje de apagado | 1VDC |
| Tiempo del intervalo | 32VDC |
| Tensión de carga | 38:40-440VAC |
| Corriente de carga | 10 15 20 25 30 40 60 80 100 120A |
| Voltaje transitorio | 38:1000VAC |
| Caída de voltaje en estado activo | AC:≤1,6VAC |
| Tiempo de encendido/apagado | AC:≤10mS |
| Corriente residual en estado inactivo | AC:≤10mA |
| Voltaje dieléctrico soportado | ≥2500VAC |
| Resistencia de aislamiento | Prueba de 500MΩ, 500VDC |
| Temperatura ambiental | -30℃~80℃ |
| Modo de instalación | Instalación con tornillos |
| Peso del relé | 10A≈360g 40A≈390g 80A≈400g |
| Dimensiones | 106×75×41mm |
| Recomendaciones: | Cuando la carga es mayor que 10A, el dispositivo debe contar con un disipador térmico, y cuando la temperatura supera los 80℃ debe enfriarse con un ventilador o agua. |

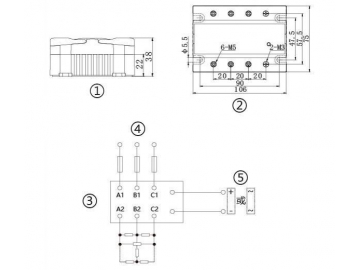

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Carga de la fuente de alimentación; ⑤ Control de la fuente de alimentación
