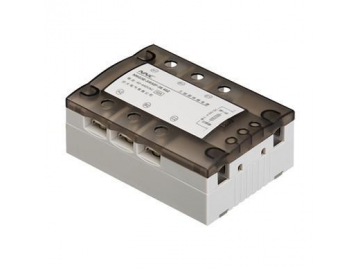

Relé de estado sólido trifásico mejorado NNG1-3/250F-38 AC-AC
El relé de estado sólido trifásico mejorado NNG1-3/250F-38 AC-AC se emplea en las luces de señalización, centelleadores, sistemas de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Por otra parte, se usa extensamente en la industria química, minas de carbón y otros ambientes con condiciones rigurosas donde se requiere elementos a prueba de explosiones, humedad, polvo y corrosión, y con una capacidad de conmutación frecuente.
| Voltaje de control | 250:90-250VAC |
| Corriente de control | 5-30mA |
| Voltaje de encendido | 90VAC |
| Voltaje de apagado | 10VAC |
| Tiempo del intervalo | / |
| Tensión de carga | 38:40-440VAC |
| Corriente de carga | 10 15 20 25 30 40 60 80 100 120A |
| Voltaje transitorio | 38:1000VAC |
| Caída de voltaje en estado activo | AC:≤1,6VAC |
| Tiempo de encendido/apagado | AC:≤10mS |
| Corriente residual en estado inactivo | AC:≤10mA |
| Voltaje dieléctrico soportado | ≥2500VAC |
| Resistencia de aislamiento | Prueba de 500MΩ,500VDC |
| Temperatura ambiental | -30℃~80℃ |
| Modo de instalación | Instalación con tornillos |
| Peso del relé | 10A≈360g 40A≈390g 80A≈400g |
| Dimensiones | 106×75×33.5mm |
| Recomendaciones: | Cuando la carga es mayor que 10A, el dispositivo debe contar con un disipador térmico, y cuando la temperatura supera los 80℃ debe enfriarse con un ventilador o agua. |

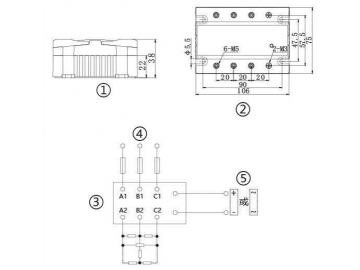

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Carga de la fuente de alimentación; ⑤ Control de la fuente de alimentación
