Relé de estado sólido trifásico CAG6-3/032F-38 20-40A Fabricante

Relé de estado sólido trifásico CAG6-3/032F-38 20-40A

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/2-4-10-20-40a-three-phase-solid-state-relay.html

Este relé de estado sólido trifásico CAG6-3/032F-38 20-40A se emplea en las luces de señalización, centelleadores, sistemas de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Adicionalmente, se usa en la industria química, minas de carbón y otros ambientes con condiciones rigurosas donde se requiere elementos a prueba de explosiones, humedad, polvo y corrosión, y con una capacidad de conmutación continua.

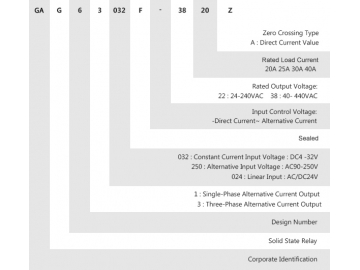

Descripción del modelo

Relé de estado sólido trifásico CAG6-3/032F-38 20-40A

Voltaje de control	32:4-32VDC
Corriente de control	≤20mA
Voltaje de encendido	4VDC
Voltaje de apagado	2VDC
Tiempo del intervalo	32VDC
Tensión de carga	38:40-440VAC
Corriente de carga	20A 25A 30A 40A
Voltaje transitorio	38:1000VAC
Caída de voltaje en estado activo	AC:≤1,6VAC
Tiempo de encendido/apagado	AC:≤10mS
Corriente residual en estado inactivo	AC:≤10mA
Voltaje dieléctrico soportado	≥2500VAC
Resistencia de aislamiento	Prueba de 500MΩ,500VDC
Temperatura ambiental	-30℃~80℃
Modo de instalación	Carril de guía e instalación con tornillos
Peso del relé	20-30A≈1000g 40A ≈1300g
Dimensiones	20-30A:100×110×127mm
Dimensiones	40A:120×110×127mm
Recomendaciones:	El relé de estado sólido y el disipador de calor se pueden usar por separado.

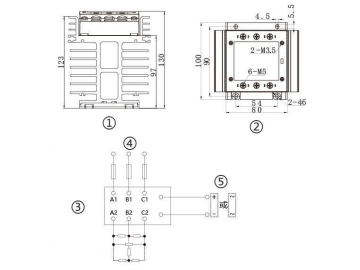

Tamaño y método de instalación del producto

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Carga de la fuente de alimentación; ⑤ Control de la fuente de alimentación
