Relé de estado sólido trifásico CAG6-3/250F-38 20-40A
Este relé de estado sólido trifásico CAG6-3/250F-38 20-40A se usa en las luces de señalización, centelleadores, sistemas de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia.
Por otro lado, se aplica ampliamente en la industria química, minas de carbón y otros ambientes con condiciones rigurosas donde se necesita elementos a prueba de explosiones, humedad, polvo y corrosión, y con una capacidad de conmutación frecuente.
Voltaje de control | 250:90-250VDC |
Corriente de control | ≤20mA |
Voltaje de encendido | 90VAC |
Voltaje de apagado | 10VAC |
Tiempo del intervalo | / |
Tensión de carga | 38:40-440VAC |
Corriente de carga | 20A 25A 30A 40A |
Voltaje transitorio | 38:1000VAC |
Caída de voltaje en estado activo | AC:≤1,6VAC |
Tiempo de encendido/apagado | AC:≤10mS |
Corriente residual en estado inactivo | AC:≤10mA |
Voltaje dieléctrico soportado | ≥2500VAC |
Resistencia de aislamiento | Prueba de 500MΩ, 500VDC |
Temperatura ambiental | -30℃~80℃ |
Modo de instalación | Carril de guía e instalación con tornillos |
Peso del relé | 20-30A≈1000g 40A ≈1300g |
Dimensiones | 20-30A:100×110×127mm |
40A:120×110×127mm | |
Recomendaciones: | El relé de estado sólido y el disipador de calor se pueden usar por separado. |

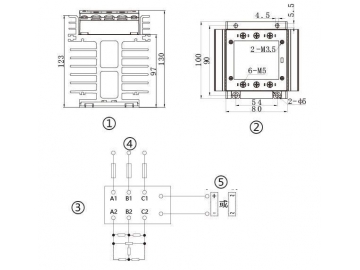

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Carga de la fuente de alimentación; ⑤ Control de la fuente de alimentación
