Relé de estado sólido monofásico NNG3E-1/250F-38 AC-AC 10A-120A
El relé de estado sólido monofásico NNG3E-1/250F-38 AC-AC 10A-120A se usa en las luces de señalización, centelleadores, sistemas de control de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. De igual manera, se aplica mucho en la industria química, minas de carbón y otros ambientes con condiciones rigurosas donde se necesita elementos a prueba de explosiones, humedad, polvo y corrosión, y con una capacidad de conmutación frecuente.

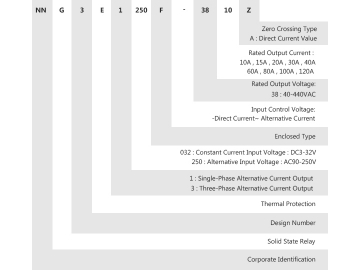

| Voltaje de control | 032:3-32VDC |
| Corriente de control | ≤20mA |
| Voltaje de encendido | 4VDC |
| Voltaje de apagado | 2VDC |
| Voltaje inverso | 32VDC |
| Tensión de carga | 38:40-440VAC |
| Corriente de carga | 10 15 20 25 30 40 60 80 100 120A |
| Voltaje transitorio | 38:900VAC |
| Caída de voltaje en estado activo | AC:≤1,6VAC |
| Tiempo de encendido/apagado | AC:≤10mS |
| Corriente residual en estado inactivo | AC:≤10mA |
| Voltaje dieléctrico soportado | ≥2500VAC |
| Resistencia de aislamiento | Prueba de 500MΩ, 500VDC |
| Temperatura ambiental | -30℃~80℃ |
| Modo de instalación | Instalación con tornillos |
| Peso del relé | 25A≈130g 80A≈140g 100A≈180g |
| Dimensiones | 67×48×32mm |
| Recomendaciones: | Cuando la carga es mayor que 10A, el dispositivo debe contar con un disipador térmico, y cuando la temperatura supera los 80℃ el relé debe enfriarse con un ventilador o agua. El dispositivo posee la función de protección térmica y cuando la temperatura de la placa de base se aproxima a los 90℃, el circuito principal se interrumpe y se enciende la luz roja de alerta. |

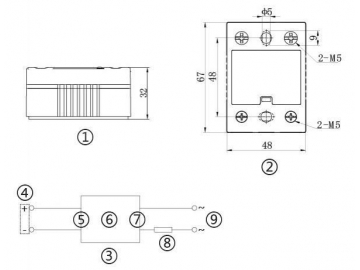

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Control de la fuente de alimentación ⑤ Entrada ⑥ SSR ⑦ Salida ⑧ Carga ⑨ Carga de la fuente de alimentación
