Solicite un presupuesto

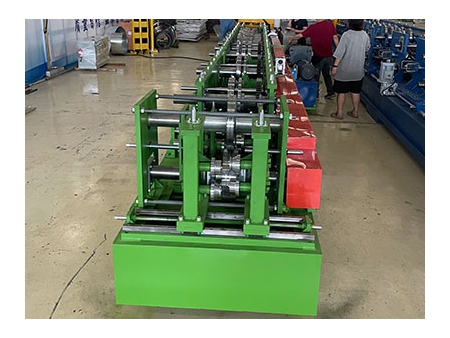

La perfiladora de correas en Z es un tipo de equipo de perfilado continuo diseñado para producir correas en Z de varios tamaños de acuerdo con requisitos específicos. Tanto el ancho de la banda como la altura de la brida se pueden ajustar de forma manual o automática. Con automatización completa, la máquina permite cambiar de tamaño entre 120mm y 300mm en solo un minuto a través del control PLC.

Las correas en Z juegan un papel crucial en el soporte de materiales de techado como estructuras de acero al distribuir el peso del techo al marco estructural principal del edificio. Por lo general, se usan junto con otros componentes de la construcción, como techos y paredes, las correas Z proporcionan un marco estable para conectar de forma segura estos materiales.

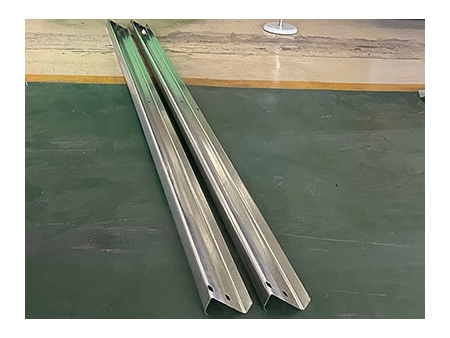

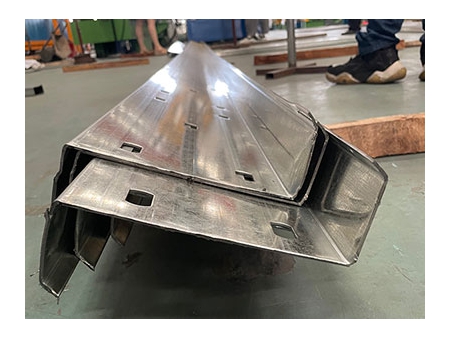

Muestras

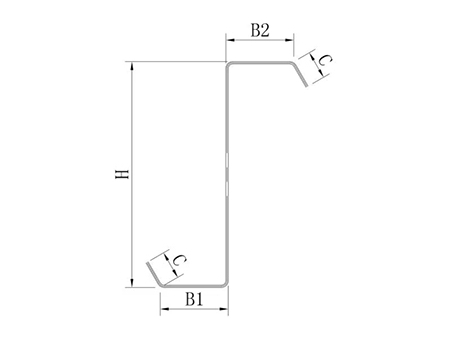

Dibujo de perfil
Correa en Z
Modelo Tamaño de la sección
H B1 B2 C
Z120 120mm 55 mm 50 mm 16 mm
Z140 140 mm 55 mm 50 mm 16 mm
Z160 160 mm 67 mm 61 mm 16 mm
Z180 180 mm 67 mm 61 mm 18 mm
Z200 200 mm 67 mm 61 mm 18 mm
Z220 220 mm 78 mm 72 mm 18 mm
Z250 250 mm 78 mm 72 mm 20 mm
Z280 280 mm 78 mm 72 mm 20 mm
Z300 300 mm 78 mm 72 mm 20 mm

Las correas en Z están disponibles en varios tamaños para adaptarse a los diferentes requisitos estructurales de los edificios y cumplir con las especificaciones proporcionadas por los fabricantes. Estas variaciones de tamaño están diseñadas para adaptarse a las diferentes necesidades de carga, diseños arquitectónicos y regulaciones de construcción locales.

Especificaciones
Item Perfiladora de correas en Z
Dimensión 8500*1600*1500mm
Peso 7500kg
Potencia del motor 30kW
Potencia de la bomba de aceite 5.5kW
Voltaje 380V/trifásico /60Hz
Pasos de formación 19
Velocidad de formación 8-25m/min
Espesor de formación 1.2-3.0mm (GI)
Ancho efectivo 120-300mm
Altura efectiva 45-100mm
Ancho del borde 10-20mm
Detalles

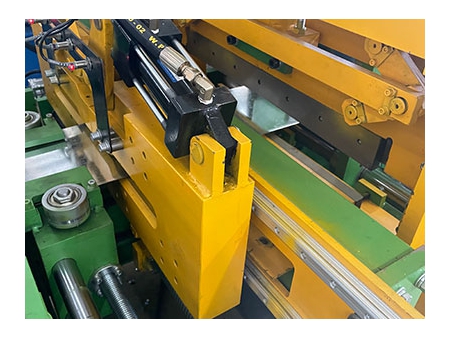

  • Sistema hidráulico de prepunzonado y precorte

    La longitud de corte, el corte de piezas y el punzonado están controlados por el controlador PLC

  • Unidad de perfilado

    Este es el núcleo de la máquina, donde la tira de acero se forma progresivamente en un perfil en forma de Z al pasar a través de una serie de rodillos.

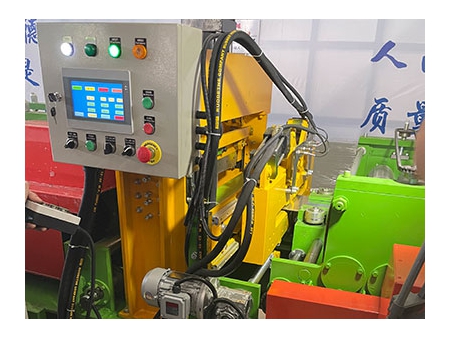

  • Sistema de control PLC

    Las perfiladora automática de correas en Z están equipadas con sistemas de control computarizados, lo que permite a los operadores configurar y modificar varios parámetros, incluidas las dimensiones de las correas y la velocidad de producción.
