Colectores hidráulicos

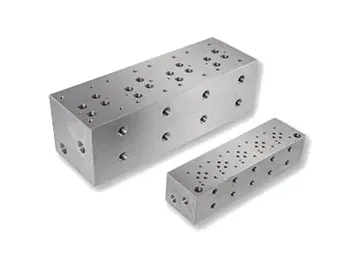

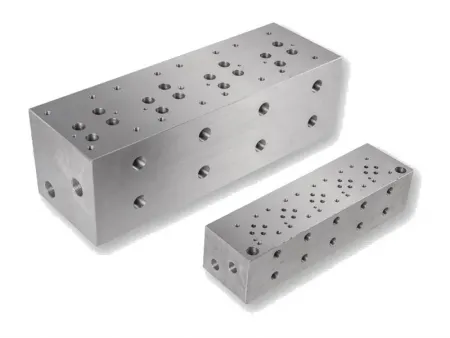

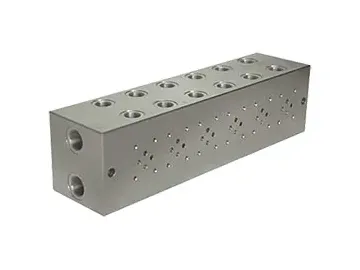

El colector de circuito paralelo de flujo estándar NG10 es un bloque de colector hidráulico diseñado para aplicaciones de alto rendimiento. Construido con tecnología avanzada y materiales de alta calidad como el aluminio y el hierro dúctil, ofrece durabilidad y confiabilidad. Los colectores de aluminio se utilizan normalmente bajo presiones de trabajo de hasta 20 MPa, mientras que los colectores de hierro pueden soportar presiones de hasta 35 MPa. Los puertos del colector de circuito paralelo de flujo estándar NG10 son versátiles, disponibles en opciones de rosca BSP, NPT, SAE y METRIC, que se adaptan a una amplia gama de requisitos del sistema hidráulico.

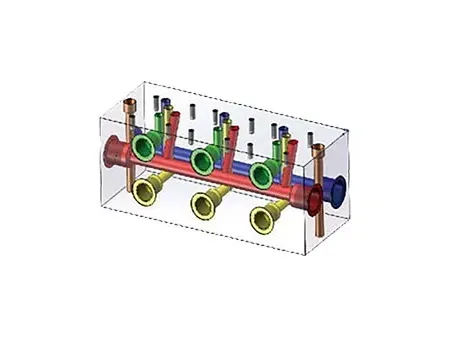

Architectural 3D

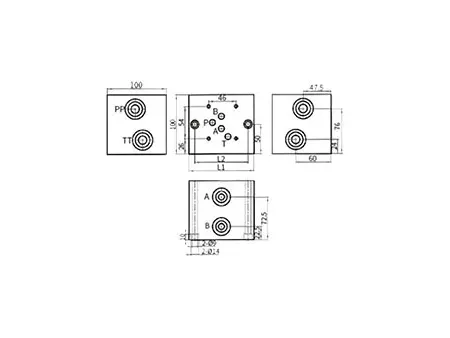

  • Para obtener diseños detallados y especificaciones, consulte el documento PDF proporcionado.

Especificaciones

Modelo  L1 (mm) L2 (mm) P & T A & B Peso neto del colector/manifold de acero (kg)Peso neto del colector/manifold de aluminio (kg)
110 90 G3/4' G1/2' 7.7 2.67
185 165 G3/4' G1/2' 13.13 4.56
260 240 G3/4' G1/2' 18.56 6.45
335 315 G3/4' G1/2' 23.99 8.34
410 390 G3/4' G1/2' 29.42 10.22
485 465 G3/4' G1/2' 34.85 12.11
560 540 G3/4' G1/2' 40.28 14
635 615 G3/4' G1/2' 45.71 15.88
710 690 G3/4' G1/2' 51.14 17.77
785 765 G3/4' G1/2' 56.57 19.66
