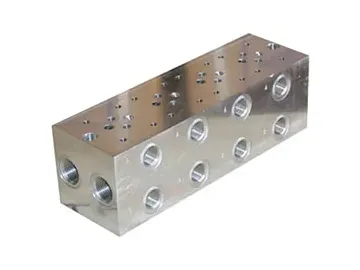

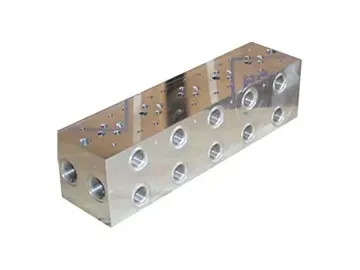

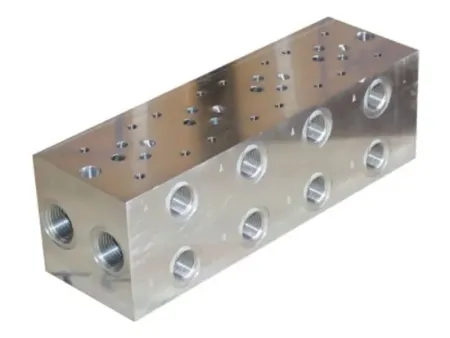

Colector de circuito paralelo de flujo NG6
El colector de circuito paralelo de flujo estándar NG6 es un componente clave en los sistemas hidráulicos, especialmente diseñado para acomodar múltiples válvulas en un solo colector. Son capaces de ensamblar varias válvulas juntas, utilizando una presión común y una conexión de tanque, están disponibles en dos modelos: una versión de aluminio capaz de manejar hasta 3000 psi y un modelo de acero diseñado para presiones de hasta 5000 psi. En los sistemas de circuitos paralelos, el flujo se distribuye uniformemente entre todas las funciones, lo que permite que cada válvula funcione de forma independiente, lo que mejora significativamente la flexibilidad y la eficiencia del sistema hidráulico.

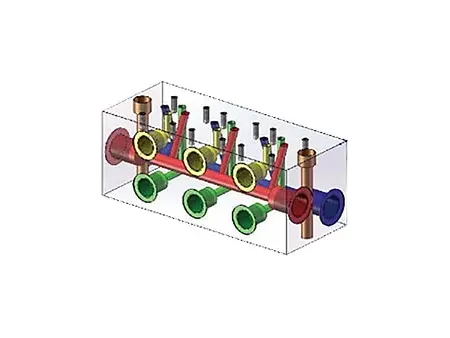

Arquitectura 3D
-
-
-

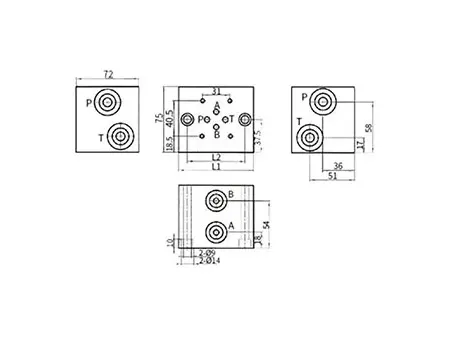

Para conocer los diseños detallados y las especificaciones, consulte el documento PDF proporcionado.
Especificaciones
| Modelo | L1 (mm) | L2 (mm) | P & T | A & B | Peso neto del colector/manifold de acero (kg) | Peso neto del colector/manifold de aluminio (kg) |
| 86 | 66 | G1/2” | G3/8” | 3.16 | 1.1 | |
| 136 | 116 | G1/2” | G3/8” | 5.11 | 1.78 | |
| 186 | 166 | G1/2” | G3/8” | 7.06 | 2.45 | |
| 236 | 216 | G1/2” | G3/8” | 9.01 | 3.13 | |
| 286 | 266 | G1/2” | G3/8” | 10.96 | 3.81 | |
| 336 | 316 | G1/2” | G3/8” | 12.91 | 4.48 | |
| 386 | 366 | G1/2' | G3/8” | 14.86 | 5.16 | |
| 436 | 416 | G1/2” | G3/8” | 16.81 | 5.84 | |
| 486 | 466 | G1/2” | G3/8” | 18.76 | 6.52 | |
| 536 | 516 | G1/2” | G3/8” | 20.71 | 7.19 |
