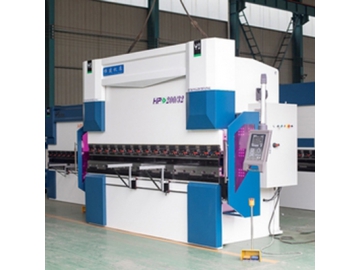

Prensa Plegadora, Serie WE67K; Dobladora de Chapa Metálica; Máquina Plegadora; Dobladora de Chapa de Metal Fabricante

Prensa Plegadora, Serie WE67K; Dobladora de Chapa Metálica; Máquina Plegadora; Dobladora de Chapa de Metal

Solicite un presupuesto

Nosotros: http://equip-metalworking.com.ar/1-3-press-brake.html

Características

Esta plegadora tiene una estructura totalmente soldada, se caracteriza por una alta resistencia y rigidez. Los componentes principales utilizan ANSYS FEM (análisis de elementos finitos) para garantizar la fiabilidad y precisión.
Los cilindros principales de ambos lados utilizan un método de control diferente al utilizado en las plegadoras convencionales. Este equipo utiliza un sistema de control de circuito cerrado compuesto por servoválvulas electrohidráulicas importadas de Alemania y una regla de rejilla. El cabezal o bloque deslizante se caracteriza por su precisión de retroalimenación de posicionamiento, para garantizar un funcionamiento estable. El ángulo de plegado y la posición del cabezal o bloque deslizante son registrados para asegurar la uniformidad.

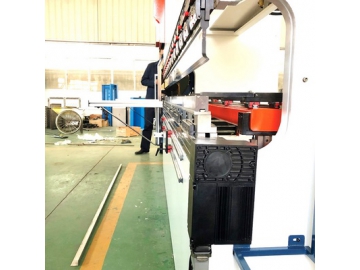

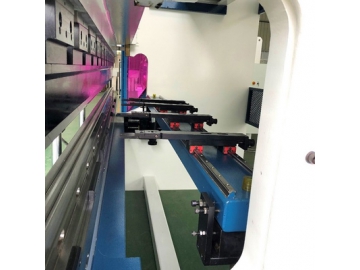

Todas las partes funcionales del tope trasero son importadas para así garantizar su precisión. Asimismo, utilizamos un tope trasero multieje para mejorar la precisión de la medición/calibrado según las necesidades de cada cliente.
Su sistema hidráulico utiliza un sistema de control integrado importado de Alemania. Se caracteriza por su diseño sencillo que reduce el número de tubos necesarios para garantizar la estabilidad de su funcionamiento.
Cuenta con reglas de rejilla de alta precisión que están montadas en ambos lados del marco en forma de C, de este modo se puede evitar que la deformación afecte la precisión del plegado.
Su mesa de trabajo es compatible con la compensación de deformación hidráulica, lo que permite compensar eficazmente la estabilidad operativa.
Los sistemas de control numérico de las plegadoras electrohidráulicas son importados de marcas tales como ESA (Italia), DEL EM (Países Bajos) o CYBELEC (Suiza). Esto permite que la máquina tenga muchas otras funciones tales como, programación del ángulo de plegado, corrección automática, ajuste de la presión del plegado, retracción del tope trasero, etc.

Parámetros Técnicos

Fuerza nominal		KN	1000	2500
Longitud de la mesa de trabajo		mm	3200	3200
Distancia entre columnas		mm	2650	2670
Profundidad de garganta		mm	340	360
Recorrido del punzón		mm	160	250
Ajuste de recorrido		mm	40	100
Altura máx. de apertura		mm	450	480
Velocidad del punzón	Sin carga	mm/s	60	60
	Carga completa	mm/s	8	12
	Retorno	mm/s	66	66
Motor Principal	Modelo		Y132M-4	Y160M-4
	Potencia	KW	7.5	18.5
	Velocidad	r/min	1440	1440
Servomotor para tope trasero	Modelo		HN160T-M050C3A-6	HN160T-M050C3A-6
	Potencia	KW	1	1
	Velocidad	r/min	2200	2200
Bomba de engranajes	Modelo		NT2-G16F	NT2-G40F
	Presión	Mpa	25	28
	Caudal	ml/r	16	40
Dimensiones externas	Longitud	mm	3200	3200
	Ancho	mm	1400	1800
	Ancho	mm	2500	2850
Presión máx. de trabajo		Mpa	25	28

Sistema de Control Opcional

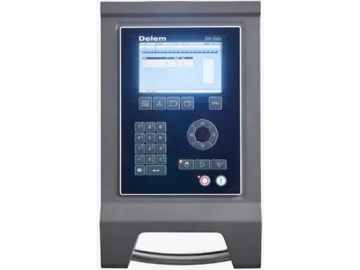

Sistema de Control DA-52S

Pantalla LCD a color de 6.4"
Máximo control de 4-ejes
Programación rápida
Navegación "Tecla rápida” (Hot key)
Control de bobinado para compensación de la mesa de trabajo
Almacen de herramentales/materiales/productos
Procesador 266MHz
Memoria 64MB
30 troqueles superiores y 30 inferiores
Programa de diagnostico

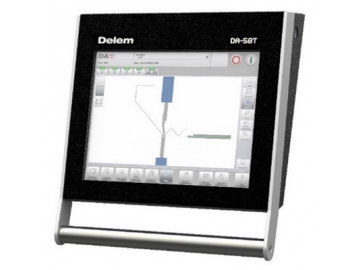

Sistema de Control DA-58T

Función de PLC(Controlador Lógico Programable) integrado
Modo de programación gráfico táctil 2D
Pantalla a color TFT en alta resolución de 15"
Sistema de conteo del proceso de plegado
Compensación de deformación
Servocontrol y convertidor de frecuencia
Programa de control del eje-Y
Interfaz USB
Software de programación fuera de línea perfil-58TL

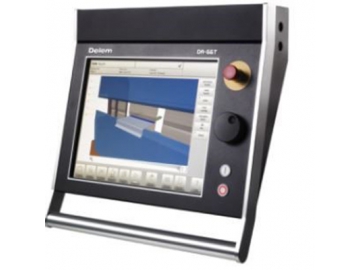

Sistema de Control DA-66T

Modo de programación gráfico táctil en 2D
Visualización gráfica 3D
Control CNC con Microsoft Windows
Interfaz USB externo
Sistema operativo multi-tareas
Sensor de posicionamiento de ángulo
Pantalla a color TFT en alta resolución de 17"

Configuración Estándar

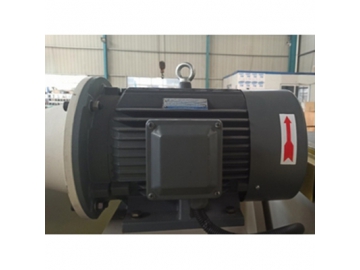

Motor principal de la marca Siemens

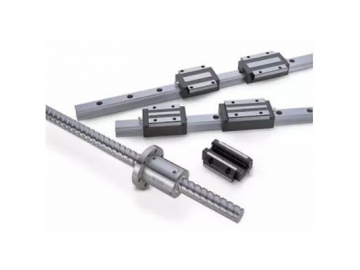

Husillo de bolas y guia lineal de HIWIN Taiwan

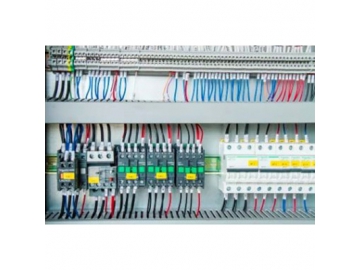

Sistema Eléctrico de SCHNEIDER Francia

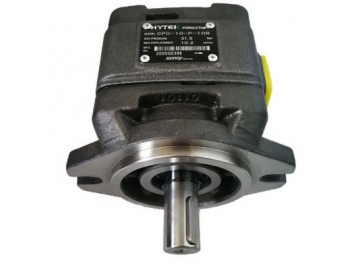

Bomba de aceite de Sunny

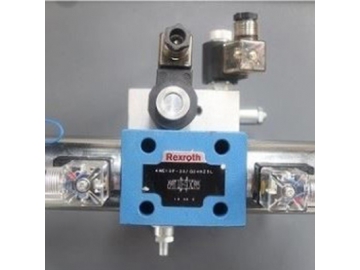

Válvula tipo manifold de la marca REXROTH

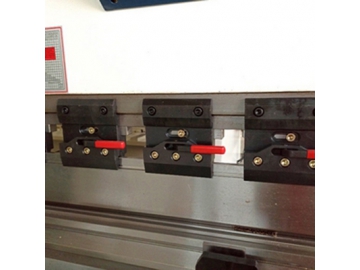

Sistema de sujeción
Herramienta CNC seccional

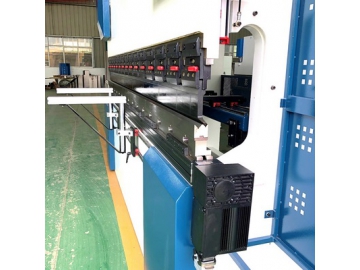

Soporte frontal

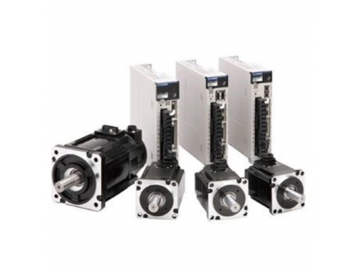

Servomotor

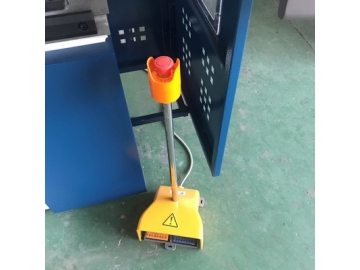

Interruptor de pedal
Barra trnasversal de tope trasero de guía lineal doble

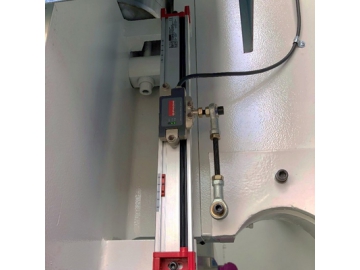

Regla de rejilla
Compensación mecánica

Configuración Opcional

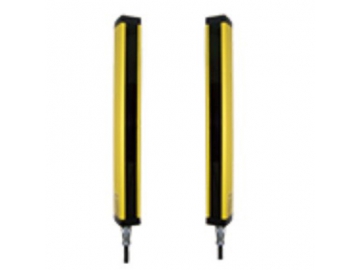

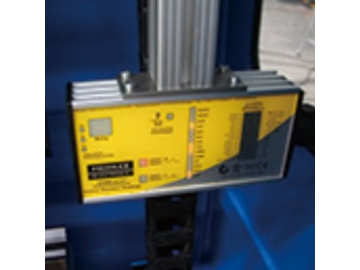

Cortina luminosa de seguridad
Protección láser

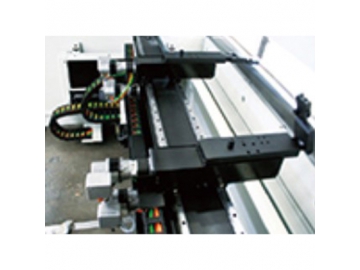

Mecanismo de control de tope trasero multi-eje
Interruptor de pedal multifuncional
Ventilador de enfriamiento
