Receptor de aire / depósito de aire
Descripción y aplicación del receptor de aire / depósito de aire
El depósito de aire, también conocido como tanque de almacenamiento de aire comprimido, es un tipo de recipiente de presión que se utiliza especialmente para el almacenamiento de aire comprimido. Está situado a la salida del compresor. Su finalidad es regular la salida del aire comprimido, condensar el agua, amortiguar la ondas de presión del compresor y suministrar aire comprimido en situaciones de alta demanda.
Composición de la estructura del tanque de aire
El tanque de aire está generalmente compuesto por el cilindro, el cabezal cóncavo, la brida, el conector y los elementos de sellado y de soporte. Además, existen otros accesorios como el medidor de valores de seguridad, manómetro y medidor de drenaje.

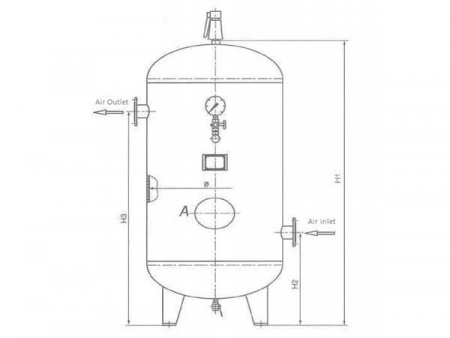

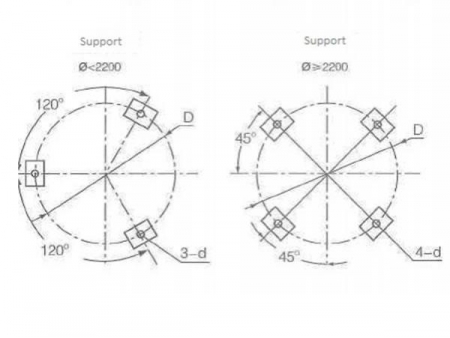

NO. | Especificación | Temperatura de diseño ℃ | Total HH1 | Diámetro interno Φ | Entrada de aire | Salida de aire | Soporte | Conector de la válvula de alivio | Conector de la válvula de descarga | |||||
Volumen/Presión | H2 | DN | Rosca | H3 | DN | Rosca | D | d | ||||||
1 | 0.1/0.8 | 110 | 1103 | 400 | 479 | Rp1/2 | 804 | Rp1/2 | Rp1/2 | R1/2 | ||||
2 | 0.1/1.0 | 1103 | 400 | 479 | 804 | |||||||||
3 | 0.2/0.8 | 110 | 1230 | 550 | 505 | Rp1 | 1000 | Rp1 | Rp1/2 | R1/2 | ||||
4 | 0.2/1.0 | 1230 | 550 | 505 | 1000 | |||||||||
5 | 0.3/0.8 | 110 | 1589 | 550 | 642 | 50 | Rp11/2 | 1242 | 50 | Rp11/2 | 400 | 20 | Rp1/2 | R1/2 |
6 | 0.3/1.0 | 1589 | 642 | 1242 | ||||||||||
7 | 0.6/1.0 | 110 | 1900 | 700 | 680 | 65 | Rp11/2 | 1550 | 65 | Rp11/2 | 490 | 24 | Rp1/2 | R1/2 |
8 | 0.6/0.8 | 1902 | 681 | 1551 | ||||||||||
9 | 1.0/0.8 | 110 | 2305 | 800 | 690 | 65 | Rp11/2 | 1920 | 65 | Rp11/2 | 560 | 24 | Rp3/4 | R1/2 |
10 | 1.0/1.0 | 2307 | 691 | 1921 | ||||||||||
11 | 1.5/0.8 | 110 | 2265 | 1000 | 760 | 65 | Rp2 | 1810 | 65 | Rp2 | 700 | 24 | Rp3/4 | R1/2 |
12 | 1.5/1.0 | 2265 | 760 | 1810 | ||||||||||
13 | 2.0/1.0 | 110 | 2780 | 1000 | 760 | 80 | Rp2 | 2320 | 80 | Rp2 | 700 | 24 | Rp11/2 | R1/2 |
14 | 2.0/1.0 | 2780 | 760 | 2320 | ||||||||||
15 | 2.5/0.8 | 110 | 3300 | 1000 | 760 | 80 | 2840 | 80 | 700 | 24 | Rp11/2 | R1/2 | ||
16 | 2.5/1.0 | 3300 | 760 | 2840 | ||||||||||
17 | 3.0/0.8 | 110 | 2920 | 1200 | 850 | 80 | 2410 | 80 | 906 | 24 | Rp11/2 | R3/4 | ||
18 | 3.0/1.0 | 2922 | 851 | 2411 | ||||||||||
19 | 4.0/0.8 | 110 | 3030 | 1400 | 910 | 100 | 2470 | 100 | 1050 | 24 | Rp11/2 | R3/4 | ||
20 | 4.0/1.0 | 3032 | 911 | 2471 | ||||||||||
21 | 5.0/0.8 | 110 | 3630 | 1400 | 910 | 100 | 2990 | 100 | 1050 | 24 | Rp2 | R3/4 | ||
22 | 5.0/1.0 | 3632 | 911 | 2991 | ||||||||||
23 | 6.0/0.8 | 110 | 4230 | 1400 | 910 | 100 | 3620 | 100 | 1050 | 24 | Rp2 | R3/4 | ||
24 | 6.0/0.8 | 4232 | 911 | 3621 | ||||||||||
25 | 8.0/0.8 | 110 | 3154 | 2000 | 1082 | 125 | 2362 | 125 | 1500 | 32 | Rp2 | R3/4 | ||
26 | 8.0/1.0 | 3156 | 1083 | 2363 | ||||||||||
27 | 10.0/0.8 | 110 | 3754 | 2000 | 1082 | 150 | 2962 | 150 | 1500 | 32 | Rp21/2 | R3/4 | ||
28 | 10.0/1.0 | 3756 | 1083 | 2963 | ||||||||||
29 | 12.0/0.8 | 110 | 4354 | 2000 | 1082 | 150 | 3562 | 150 | 1500 | 32 | Rp21/2 | R3/4 | ||
30 | 12.0/1.0 | 4356 | 1083 | 3563 | ||||||||||
31 | 15.0/0.8 | 110 | 4531 | 2200 | 1208 | 150 | 3618 | 150 | 1650 | 32 | Rp21/2 | R1 | ||
32 | 15.0/1.0 | 4533 | 1209 | 3619 | ||||||||||
33 | 20.0/0.8 | 110 | 5036 | 2400 | 1348 | 200 | 4108 | 200 | 1800 | 32 | Rp3 | R1 | ||
34 | 20.0/1.0 | 5040 | 1350 | 4110 | ||||||||||
35 | 25.0/0.8 | 110 | 6146 | 2400 | 1348 | 200 | 5068 | 200 | 1800 | 32 | Rp3 | R1 | ||
36 | 25.0/1.0 | 6150 | 1350 | 5070 | ||||||||||
37 | 30.0/0.8 | 110 | 6706 | 2500 | 1373 | 200 | 5603 | 200 | 1875 | 36 | Rp3 | R1 | ||
38 | 30.0/1.0 | 6710 | 1375 | 5605 | ||||||||||
39 | 40.0/0.8 | 110 | 8676 | 2500 | 1373 | 200 | 7413 | 200 | 1875 | 36 | Rp3 | R1 | ||
40 | 40.0/1.0 | 8680 | 1375 | 7415 |
Aplicaciones del compresor de tornillo
El compresor de aire de Jufeng se utiliza mucho en toda clase de industrias a nivel mundial, incluyendo la electrónica, la eléctrica, del agua, de protección ambiental, petrolera, química, minera, metalúrgica, farmacéutica, alimenticia, aeroespacial, naval, militar, de investigación científica, de la madera, textil, de impresión, del vidrio, de la construcción, de materiales de construcción y otras industrias.
Los compresores de aire se pueden clasificar en tres grupos: de grado consumidor, profesional e industrial.
• Los compresores de aire de grado consumidor se pueden describir como panqueque o modelo de una sola etapa. Se usan para las tareas del hogar como inflar los neumáticos y productos inflables y algunas herramientas de aire de baja carga como grapadoras y pistolas de clavos.
• Los compresores de aire de grado profesional proporcionan más potencia y mayor aire presurizado. Pueden ser los modelos recíproco de dos etapas o de tornillo rotatorio y proporcionan más potencia para ejecutar varias herramientas neumáticas a la vez con el uso intermitente.
• Los compresores de aire de grado industrial serán el obrero de una planta de fabricación o la fuente de energía confiable en una plataforma petrolífera. Están diseñados para proporcionar un flujo constante de aire comprimido durante largos períodos de tiempo y puede tener picos fluctuantes en uso típico en las principales plantas de fabricación. Estos compresores están fabricados con componentes de alta calidad que permiten la personalización para ambientes específicos a fin de mejorar el rendimiento, la eficiencia energética y la fiabilidad.
Precauciones del compresor de tornillo
1. Potencia estándar: 380V/50HZ/3PH, 415V/220V/60HZ y se pueden personalizar otros voltajes.
2. Método de arranque: 10A o arranque directo por debajo,15A o arranque estrella triángulo superior.
3. Temperatura del ambiente de trabajo: -5℃-45℃;
4. Método de conducción: conducción por banda / conducción directa.
5. Aceptamos consultas y pedidos de presión personalizada de hasta 16 bar
6. La empresa realiza mejoras en el producto y se reserva el derecho de ajustar los parámetros de diseño sin previo aviso.
Como fabricante experto de compresores de aire industriales, Jufeng suministra principlamente compresores de aire de tornillo rotativo disponibles con tres bandas, a saber, compresores de aire JF, compresores de aire ADF y compresores de aire ODF. Estos compresores ahorran energía y trabajan eficientemente, e incluyen los siguientes tipos: de dos etapas, con correa de transmisión, de transmisión directa y con velocidad de transmisión variable, su potencia varía de 5.5KW a 400KW. Dado que nuestros compresores de aire optimizan la energía, nuestra empresa ofrece compresores de acuerdo con las necesidades de los clientes.
