Fabricante de actuadores lineales y controles de actuador lineal

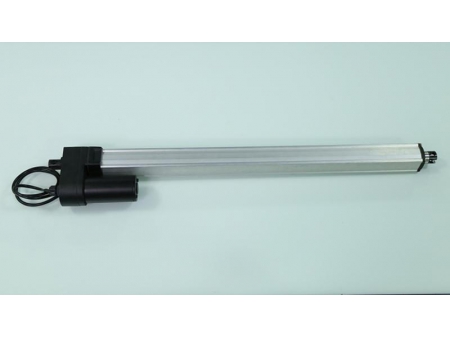

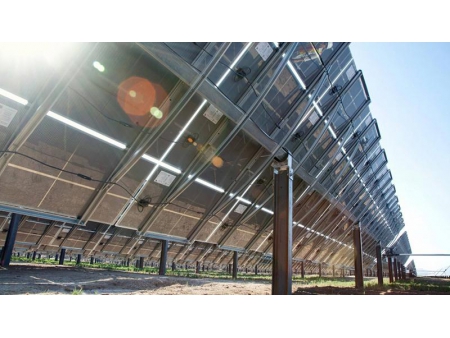

Este tipo de modelo U10 es de uso general en los sistemas de seguimiento solar, asimismo podemos decir que la parte frontal y trasera del actuador es instalada en los helióstatos o en los paneles solares. Estos permite que los paneles solares y los helióstatos sigan el curso de la luz que es transmitida por el sol, esto permite que se disponga de pleno control de seguimiento llegando a ser más eficiente en la absorción de los rayos solares y tener una aumento de electricidad en más del 20%. La tuerca husillo está hecho de aleación de cobre (bronce de estaño y bronce de aluminio) y de esta manera fortalecer la durabilidad. La máx carga estática es de 4000N y la máx carga dinámica es de 20000N, cuenta con un grado de resistencia al agua de IP66 y de esta manera garantizar que estos actuadores sean perfectas en uso de ambientes severos, dando una gran mejora de uso de servicio y dando mantenimiento mínimo.
Material: Está certificado por los estándares de la UL y CE, han aprobado las pruebas de niebla salina, pruebas de fuerza lateral y de fuerza.
Autentificación por terceras partes: UL, CE y certificado IP66.
Parámetros- Voltaje: 12/24/36/48V DC
- Máx carga dinámica: 20000N
- Máx carga estática: 40000N
- Velocidad sin carga:1.7~2.0mm/s
- Velocidad de carga completa:1.3~1.5mm/s
- Ciclo de trabajo:10%
- Grafo de resistencia al agua:IP65
- Temperatura:-25℃ ~ +65℃
- Opcional: Sensor de efecto de Hall

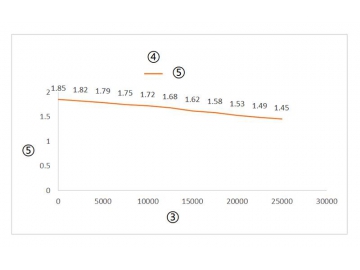

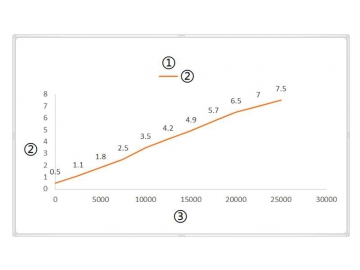

Gráfico de curva
① Carga VS Corriente; ② Corriente (A); ③ Carga(N); ④ Carga VS Velocidad; ⑤ Velocidad (mm/s)
Código de ParámetrosCódigo | Carga nominal (N) | Corriente nominal (A) | Velocidad nominal (mm/s) | ||
Empuje | Tracción | No-load(24VDC) | Carga completa(24VDC) | ||
A | 20000 | 20000 | 7 | 1.5 | 1.2 |
B | 15000 | 15000 | 6 | 1.5 | 1.4 |
Observaciones: Cuando el voltaje cambie de 24V a 12V, la corriente se duplicará.
Parámetros de personalizado1=12V
2=24V
3=36V
4=48V1=Parte frontal
2=Muñones Trunnion en el tubo
C=Personalizado
1=tipo de varilla,Φ16mm
2=agujeroΦ13.2mm
3=agujeroΦ15.2mm
4=agujeroΦ16.2mm
5=Hordilla, ranura 8.2mm, agujero Φ13.2mm
6=tipo de varilla,Φ13mm
7=tipo de varilla,Φ20mm
8=tipo de varilla,Φ30mm
9=Husillo M16×1.5-20L
C=Personalizado1=agujeroΦ13.2mm
2 =agujero Φ15.2mm
3=agujeroΦ16.2mm
4=Hordilla, ranura 8.2mm, agujero Φ13.2mm
5=tipo de varilla,Φ13mm
6=tipo de varilla,Φ16mm
7=tipo de varilla,Φ20mm
8=tipo de varilla,Φ30mm
9=Husillo M16×1.5-20L
C=Personalizado
1=IP54
2=IP65
3=IP66
C=Personalizado1=no
2=Sensor de efecto de Hall
C=Personalizado
1=Hilo de estaño
2=Din 5 pin
3=Enchufe aviación
C=Personalizado1=1m
2=1.5 m
3=2m
4=3m
C=Personalizado
