Características
● Está forjado con acero aleado especial de alta intensidad y alta dureza, y luego es tratado con calor;
● Se puede unir a cadenas y eslingas G80 que cumplen con la norma EN818-2;
● Cada pieza de trabajo debe pasar la prueba a 2,5 veces el límite de carga de trabajo;
● Debemos realizar una muestra y 20000 veces de pruebas de fatiga;
● Debemos realizar pruebas de muestreo y roturas estrictas para cada lote de productos;
● Debemos realizar el 100% de detección de defectos de polvo magnética;
● El 100% de la clavija se debe probar con el fin de garantizar que tengan la misma dureza;
● Código de color: rojo RAL3020/amarillo RAL1003.
● Tratamiento de superficie: rocío de plástico.

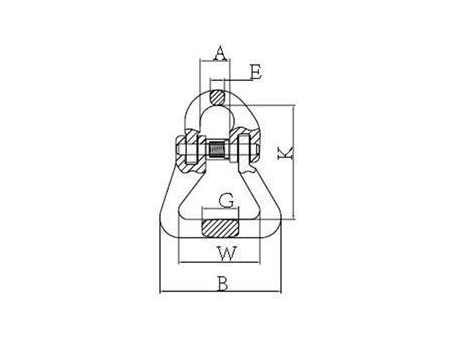

Parámetros (Unidad: mm)
| Código del artículo | Peso (kg) | Límite de carga de funcionamiento (t) | Carga de ruptura (t) | A±1.5 | B±2 | K±2 | W±2 | G±1 | E±1 |
| 8-SLR001-06 | 0.2 | 1.12 | 4.48 | 15 | 60 | 56 | 40 | 18 | 7 |
| 8-SLR001-7/8 | 0.3 | 2.0 | 8.0 | 20 | 61.5 | 63.7 | 40 | 24 | 9.5 |
| 8-SLR001-10 | 0.68 | 3.15 | 12.6 | 24 | 66 | 83 | 39 | 30.5 | 11 |
| 8-SLR001-13 | 1.47 | 2.3 | 21.2 | 28 | 88 | 93.7 | 55 | 36.8 | 16.5 |
| 8-SLR001-16 | 2.3 | 8 | 32 | 34.5 | 108 | 120 | 65.5 | 45.2 | 19.8 |
| 8-SLR001-20 | 3.3 | 12.5 | 50 | 41 | 129 | 138 | 80 | 51.8 | 23 |
| 8-SLR001-22 | 6.89 | 15 | 60 | 50 | 191 | 180 | 126 | 70 | 26 |
| 8-SLR001-26 | 10.62 | 21.2 | 84.8 | 58 | 228.4 | 209.5 | 152 | 86 | 30 |
| 8-SLR001-32 | 18.92 | 31.5 | 126 | 72.5 | 252 | 279 | 160 | 91 | 55 |
La carga máxima es 4 veces el límite de carga de funcionamiento.

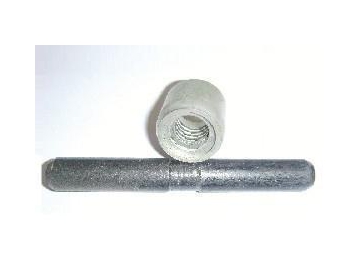

MANGA TIPO A Y CLAVIJA DE CARGA SP-SLR001 (MANGA ÚNICA)
Parámetros (Unidad: mm)
| | Código del artículo | Tamaño | Código del artículo | Tamaño |
| SP-SLR001-6 | 6-8 | SP-SLR001-20 | 20-8 |
| SP-SLR001-7/8 | 7/8-8 | SP-SLR001-22 | 22-8 |
| SP-SLR001-10 | 10-8 | SP-SLR001-26 | 26-8 |
| SP-SLR001-13 | 13-8 | SP-SLR001-32 | 32-8 |
| SP-SLR001-16 | 16-8 |
|
|

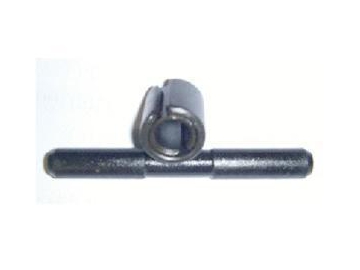

MANGA TIPO B Y CLAVIJA DE CARGA SP-SLR001 (DOBLE MANGA)
Parámetros (Unidad: mm)
| | Código del artículo | Tamaño | Código del artículo | Tamaño |
| SP-SLR001-6 | 6-8 | SP-SLR001-20 | 20-8 |
| SP-SLR001-7/8 | 7/8-8 | SP-SLR001-22 | 22-8 |
| SP-SLR001-10 | 10-8 | SP-SLR001-26 | 26-8 |
| SP-SLR001-13 | 13-8 | SP-SLR001-32 | 32-8 |
