Eslabón conector de acero aleado
Características
● Está forjado con acero aleado especial de alta intensidad y alta dureza, y luego es tratado con calor;
● Se puede unir a cadenas G100;
● El rendimiento se incrementa a un 25% en comparación con los productos G80;
● Cada pieza de trabajo debe pasar la prueba a 2,5 veces el límite de carga de trabajo;
● Debemos realizar una muestra y 20000 veces de pruebas de fatiga;
● Debemos realizar pruebas de muestreo y roturas estrictas para cada lote de productos;
● Debemos realizar el 100% de detección de defectos de polvo magnética;
● Se debe probar el 100% de la clavija con el fin de asegurar que tengan las misma dureza;
● Tratamiento de superficie: potencia plastificada;
● Código de color: Azul RAL5015.

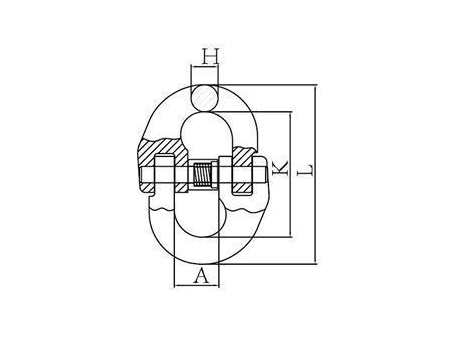

| Código de artículo | Peso (kg) | Límite de carga de funcionamiento (t) | Carga de ruptura (t) | H±1 | A±1.5 | K±2 | L±2.5 |
| 10-SLR1001-06 | 0.08 | 1.4 | 5.6 | 7.6 | 14 | 44.5 | 60 |
| 10-SLR1001-08 | 0.18 | 2.5 | 10 | 10 | 18.5 | 61.5 | 84.5 |
| 10-SLR1001-10 | 0.34 | 4 | 16 | 12.6 | 23 | 72 | 97.2 |
| 10-SLR1001-13 | 0.68 | 6.7 | 26.8 | 16.8 | 27.5 | 89 | 127 |
| 10-SLR1001-16 | 1.22 | 10 | 40 | 21 | 33.5 | 103 | 145 |
| 10-SLR1001-20 | 2.13 | 16 | 64 | 24.5 | 42 | 116 | 175 |
| 10-SLR1001-22 | 3 | 19 | 76 | 27 | 48 | 135 | 193 |
| 10-SLR1001-26 | 5.15 | 26.5 | 106 | 32 | 61 | 164 | 228 |
| 10-SLR1001-32 | 9.5 | 39.3 | 157.2 | 40 | 80 | 194 | 274 |
La carga máxima es 4 veces el límite de carga de trabajo.

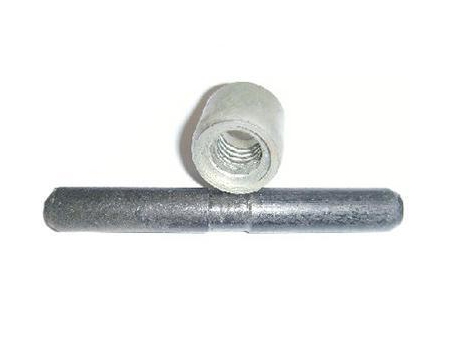

PIEZA DE REPUESTO SLR1001 (CASQUILLO DE ACERO+CLAVIJO)
Parámetros (Unidad: mm)| | |||
| Código del artículo | TAMAÑO | Código del artículo | TAMAÑO |
| SP-SLR1001-6 | 6-10 | SP-SLR1001-20 | 20-10 |
| SP-SLR1001-8 | 8-10 | SP-SLR1001-22 | 22-10 |
| SP-SLR1001-10 | 10-10 | SP-SLR1001-26 | 26-10 |
| SP-SLR1001-13 | 13-10 | SP-SLR1001-32 | 32-10 |
| SP-SLR1001-16 | 16-10 |
1 JUEGO = Casquillo de acero de galvanizado en frío + clavija negro
