El empalme termoretráctil de 1-5 núcleos de hasta 1kV, es un producto que se fabrica con materiales EVA, ya que este tipo de materiales son suaves y poseen propiedades ignífugas, debido a su aislamiento retardante de llama. Este tipo de protección ignífuga los hace capaces de resistir voltajes de 0.6KV a 1KV.
Para evitar los daños en las uniones de los cables, los cuales se originan por problemas de sellado, recurrimos a un sistema de sellado de tres etapas: cubierta externa, cubierta interna más el sellado de ambos extremos de los tubos aislantes internos. Estos tubos aislantes se alargan con la finalidad de evitar deslizamientos en la superficie, lo cual ahorra material en condiciones específicas de humedad.
Le ofrecemos los siguientes modelos de acuerdo a las necesidades de las estructuras internas de cable que van de 1 a 5 núcleos.
Tipo y especificación
Empalme termoretráctil, 1 núcleo | Tipoy especificación | Áreatransversal de cable aplicable (mm2) |
| JSY-1/1.0 | 10-16 |
| JSY -1/1.1 | 25-50 |
| JSY-1/1.2 | 70-120 |
| JSY-1/1.3 | 150-240 |
| JSY -1/1.4 | 300-500 |

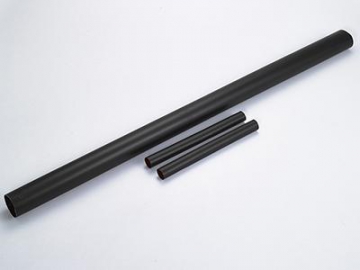

Empalme termoretráctil, 2 núcleos | Tipoy especificación | Áreatransversal de cable aplicable (mm2) |
| JSY-1/2.0 | 10-16 |
| JSY -1/2.1 | 25-50 |
| JSY-1/2.2 | 70-120 |
| JSY-1/2.3 | 150-240 |
| JSY -1/2.4 | 300-500 |

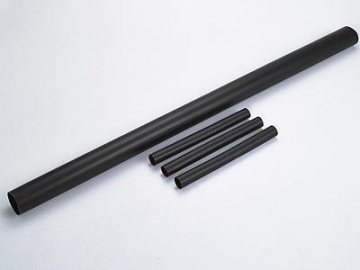

Empalme termoretráctil, 3 núcleos | Tipoy especificación | Áreatransversal de cable aplicable(mm2) |
| JSY-1/3.0 | 10-16 |
| JSY-1/3.1 | 25-50 |
| JSY -1/3.2 | 70-120 |
| JSY -1/3.3 | 150-240 |
| JSY -1/3.4 | 300-500 |

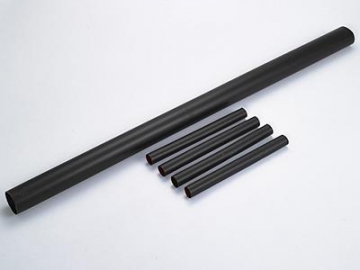

Empalme termoretráctil, 4 núcleos | Tipoy especificación | Áreatransversal de cable aplicable(mm2) |
| JSY-1/4.0 | 10-16 |
| JSY -1/4.1 | 25-50 |
| JSY -1/4.2 | 70-120 |
| JSY -1/4.3 | 150-240 |
| JSY -1/4.4 | 300-500 |

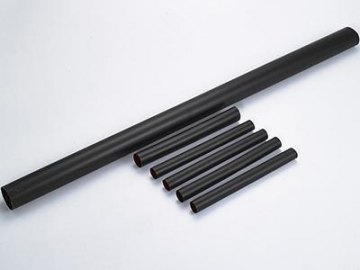

Empalme termoretráctil, 5 núcleos | Tipoy especificación | Áreatransversal de cable aplicable (mm2) |
| JSY -1/5.0 | 10-16 |
| JSY -1/5.1 | 25-50 |
| JSY -1/5.2 | 70-120 |
| JSY -1/5.3 | 150-240 |
| JSY -1/5.4 | 300-500 |
Datos técnicos | Ítem | Condicionesde la prueba |
| Pruebade resistencia de frecuencia eléctrica en estado húmedo | 4kv, 1min |
| Pruebade resistencia de frecuencia eléctrica 4H | 2.4kv, 4h |
