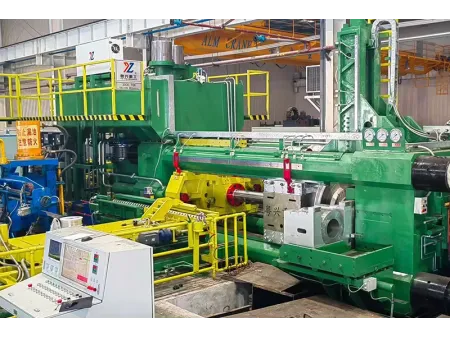

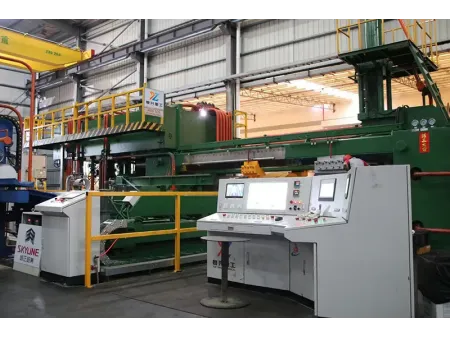

Prensa de extrusión de aluminio de carrera corta (1250-7500T)
Solicite un presupuesto
Equipos de extrusión de aluminio
Prensa de extrusión híbrida eléctrica-hidráulica para la fabricación de perfiles de aluminio
La prensa de extrusión de aluminio de carrera corta lleva la productividad al siguiente nivel al reducir el tiempo sin extrusión y ofrecer una precisión mejorada en la extrusión de aluminio. Con sus capacidades de alta capacidad, esta prensa de extrusión de aluminio avanzada no solo aumenta la eficiencia, sino que también proporciona soluciones rentables y ecológicas para cumplir con las demandas de la producción moderna de perfiles de aluminio.
Especificaciones
| Tamaño de la palanquilla (diámetro×longitud)：Ø135×800mm | Diámetro del pistón：730mm |
| Presión de trabajo：28MPa | Tiempo de ciclo muerto：≦17s |
| Capacidad de producción (24 horas): 18-20 toneladas | Tamaño del troquel/matriz：Ø300×280mm |
| Tamaño de la salida：Ø170×210mm | Máx. tubo cuadrado：110×110mm |
| Máx. tubo plano：160×77mm | Máx. tubo redondo：Ø154mm |
| Viga delantera：530mm | Asiento del cilindro principal：500mm |
| Peso：65t | Potencia total：320kW |
| Bomba hidráulica：250L/min 175L/min*2 | |
Consulta
| Tamaño de la palanquilla (diámetro×longitud)：Ø152×900mm | Diámetro del pistón：820mm |
| Presión de trabajo：25MPa | Tiempo de ciclo muerto：≦17s |
| Capacidad de producción (24 horas): 18-20 toneladas | Tamaño del troquel/matriz：Ø350×340mm |
| Tamaño de la salida：Ø220×260mm | Máx. tubo cuadrado：140×140mm |
| Máx. tubo plano：220×70mm | Máx. tubo redondo：Ø200mm |
| Viga delantera：650mm | Asiento del cilindro principal：600mm |
| Peso：80t | Potencia total：340kW |
| Bomba hidráulica：250L/min 280L/min*2 | |
Consulta
| Tamaño de la palanquilla (diámetro×longitud)：Ø178×900mm | Diámetro del pistón：870mm |
| Presión de trabajo：25MPa | Tiempo de ciclo muerto：≦18s |
| Capacidad de producción (24 horas): 20-25 toneladas | Tamaño del troquel/matriz：Ø380×380mm |
| Tamaño de la salida：Ø280×240mm7 | Máx. tubo cuadrado：173×173mm |
| Máx. tubo plano：250×66mm | Máx. tubo redondo：Ø220mm |
| Viga delantera：650mm | Asiento del cilindro principal：650mm |
| Peso：90t | Potencia total：360kW |
| Bomba hidráulica：250L/min 280L/min*2 | |
Consulta
| Tamaño de la palanquilla (diámetro×longitud)：Ø178×1100mm | Diámetro del pistón：920mm |
| Presión de trabajo：28MPa | Tiempo de ciclo muerto：≦20s |
| Capacidad de producción (24 horas): 20-25 toneladas | Tamaño del troquel/matriz：Ø450×420mm |
| Tamaño de la salida：Ø280×240mm | Máx. tubo cuadrado：173×173mm |
| Máx. tubo plano：250×66mm | Máx. tubo redondo：Ø220mm |
| Viga delantera：800mm | Asiento del cilindro principal：800mm |
| Peso：136t | Potencia total：360kW |
| Bomba hidráulica：250L/min*2 280L/min*3 | |
Consulta
| Tamaño de la palanquilla (diámetro×longitud)：Ø203×1100mm | Diámetro del pistón：920mm |
| Presión de trabajo：28MPa | Tiempo de ciclo muerto：≦20s |
| Capacidad de producción (24 horas): 25-30 toneladas | Tamaño del troquel/matriz：Ø450×420mm |
| Tamaño de la salida：Ø320×270mm | Máx. tubo cuadrado：200×200mm |
| Máx. tubo plano：240×100mm | Máx. tubo redondo：Ø240mm |
| Viga delantera：800mm | Asiento del cilindro principal：800mm |
| Peso：153t | Potencia total：360kW |
| Bomba hidráulica：250L/min*2 280L/min*3 | |
Consulta
| Tamaño de la palanquilla (diámetro×longitud)：Ø203×1100mm | Diámetro del pistón：950mm |
| Presión de trabajo：28MPa | Tiempo de ciclo muerto：≦20s |
| Capacidad de producción (24 horas): 25-30 toneladas | Tamaño del troquel/matriz：Ø450×420mm |
| Tamaño de la salida：Ø320×270mm | Máx. tubo cuadrado：200×200mm |
| Máx. tubo plano：240×100mm | Máx. tubo redondo：Ø240mm |
| Viga delantera：800mm | Asiento del cilindro principal：800mm |
| Peso：176t | Potencia total：360kW |
| Bomba hidráulica：250L/min*2 280L/min*3 | |
Consulta
| Tamaño de la palanquilla (diámetro×longitud)：Ø228×1200mm | Diámetro del pistón：1020mm |
| Presión de trabajo：28MPa | Tiempo de ciclo muerto：≦20s |
| Capacidad de producción (24 horas): 30-40 toneladas | Tamaño del troquel/matriz：Ø480×520mm |
| Tamaño de la salida：Ø410×260mm | Máx. tubo cuadrado：210×210mm |
| Máx. tubo plano：360×60mm | Máx. tubo redondo：Ø240mm |
| Viga delantera：900mm | Asiento del cilindro principal：850mm |
| Peso：250t | Potencia total：620kW |
| Bomba hidráulica：250L/min *2 280L/min*4 | |
Consulta
| Tamaño de la palanquilla (diámetro×longitud)：Ø254×1300mm | Diámetro del pistón：1080mm |
| Presión de trabajo：28MPa | Tiempo de ciclo muerto：≦20s |
| Capacidad de producción (24 horas): 30-40 toneladas | Tamaño del troquel/matriz：Ø560×560mm |
| Tamaño de la salida：Ø410×260mm | Máx. tubo cuadrado：210×210mm |
| Máx. tubo plano：360×60mm | Máx. tubo redondo：Ø240mm |
| Viga delantera：900mm | Asiento del cilindro principal：900mm |
| Peso：285t | Potencia total：620kW |
| Bomba hidráulica：250L/min *2 280L/min*4 | |
Consulta
| Tamaño de la palanquilla (diámetro×longitud)：Ø278×1300mm | Diámetro del pistón：1180mm |
| Presión de trabajo：28MPa | Tiempo de ciclo muerto：≦23s |
| Capacidad de producción (24 horas): 30-40 toneladas | Tamaño del troquel/matriz：Ø590×560mm |
| Tamaño de la salida：Ø350×420mm | Máx. tubo cuadrado：234×234mm |
| Máx. tubo plano：380×94mm | Máx. tubo redondo：Ø330mm |
| Viga delantera：1000mm | Asiento del cilindro principal：1000mm |
| Peso：300t | Potencia total：630kW |
| Bomba hidráulica：250L/min 280L/min*4 | |
Consulta
| Tamaño de la palanquilla (diámetro×longitud)：Ø278×1300mm | Diámetro del pistón：1180mm |
| Presión de trabajo：28MPa | Tiempo de ciclo muerto：≦23s |
| Capacidad de producción (24 horas): 40-50 toneladas | Tamaño del troquel/matriz：Ø590×560mm |
| Tamaño de la salida：Ø350×420mm | Máx. tubo cuadrado：234×234mm |
| Máx. tubo plano：380×94mm | Máx. tubo redondo：Ø330mm |
| Viga delantera：1000mm | Asiento del cilindro principal：1000mm |
| Peso：310t | Potencia total：630kW |
| Bomba hidráulica：250L/min 280L/min*4 | |
Consulta
| Tamaño de la palanquilla (diámetro×longitud)：Ø305×1300mm | Diámetro del pistón：1220mm |
| Presión de trabajo：28MPa | Tiempo de ciclo muerto：≦23s |
| Capacidad de producción (24 horas): 40-50 toneladas | Tamaño del troquel/matriz：Ø680×680mm |
| Tamaño de la salida：Ø370×450mm | Máx. tubo cuadrado：247×247mm |
| Máx. tubo plano：380×128mm | Máx. tubo redondo：Ø350mm |
| Viga delantera：1100mm | Asiento del cilindro principal：1100mm |
| Peso：330t | Potencia total：630kW |
| Bomba hidráulica：250L/min *4 280L/min*5 | |
Consulta
| Tamaño de la palanquilla (diámetro×longitud)：Ø330×1300mm | Diámetro del pistón：1300mm |
| Presión de trabajo：28MPa | Tiempo de ciclo muerto：≦23s |
| Tamaño del troquel/matriz：Ø680×680mm | |
| Tamaño de la salida：Ø387×477mm | Máx. tubo cuadrado：260×260mm |
| Máx. tubo plano：410×135mm | Máx. tubo redondo：Ø367mm |
| Viga delantera：1100mm | Asiento del cilindro principal：1100mm |
| Peso：350t | Potencia total：900kW |
| Bomba hidráulica：250L/min *3 280L/min*6 | |
Consulta
| Tamaño de la palanquilla (diámetro×longitud)：Ø330×1300mm | Diámetro del pistón：1360mm |
| Presión de trabajo：28MPa | Tiempo de ciclo muerto：≦27s |
| Tamaño del troquel/matriz：Ø750×700mm | |
| Tamaño de la salida：Ø405×495mm | Máx. tubo cuadrado：272×272mm |
| Máx. tubo plano：450×96mm | Máx. tubo redondo：Ø385mm |
| Viga delantera：1200mm | Asiento del cilindro principal：1200mm |
| Peso：365t | Potencia total：1032kW |
| Bomba hidráulica：250L/min *3 280L/min*7 | |
Consulta
| Tamaño de la palanquilla (diámetro×longitud)：Ø355×1300mm | Diámetro del pistón：1450mm |
| Presión de trabajo：28MPa | Tiempo de ciclo muerto：≦27s |
| Tamaño del troquel/matriz：Ø800×750mm | |
| Tamaño de la salida：Ø477×560mm | Máx. tubo cuadrado：323×323mm |
| Máx. tubo plano：520×108mm | Máx. tubo redondo：Ø457mm |
| Viga delantera：1350mm | Asiento del cilindro principal：1350mm |
| Peso：650t | Potencia total：1200kW |
| Bomba hidráulica：250L/min *3 280L/min*8 | |
Consulta
| Tamaño de la palanquilla (diámetro×longitud)：Ø355×1300mm | Diámetro del pistón：1500mm |
| Presión de trabajo：28MPa | Tiempo de ciclo muerto：≦27s |
| Tamaño del troquel/matriz：Ø800×800mm | |
| Tamaño de la salida：Ø482×600mm | Máx. tubo cuadrado：327×327mm |
| Máx. tubo plano：570×74mm | Máx. tubo redondo：Ø462mm |
| Viga delantera：1500mm | Asiento del cilindro principal：1450mm |
| Peso：680t | Potencia total：1350kW |
| Bomba hidráulica：250L/min *3 280L/min*9 | |
Consulta
| Tamaño de la palanquilla (diámetro×longitud)：Ø380×1300mm | Diámetro del pistón：1650mm |
| Presión de trabajo：28MPa | Tiempo de ciclo muerto：≦28s |
| Tamaño del troquel/matriz：Ø900×850mm | |
| Tamaño de la salida：Ø520×640mm | Máx. tubo cuadrado：354×354mm |
| Máx. tubo plano：600×115mm | Máx. tubo redondo：Ø500mm |
| Viga delantera：1700mm | Asiento del cilindro principal：1650mm |
| Peso：720t | Potencia total：1600kW |
| Bomba hidráulica：250L/min *5 280L/min*10 | |
Consulta
| Tamaño de la palanquilla (diámetro×longitud)：Ø402×1300mm | Diámetro del pistón：1760mm |
| Presión de trabajo：28MPa | Tiempo de ciclo muerto：≦30s |
| Tamaño del troquel/matriz：Ø950×850mm | |
| Tamaño de la salida：Ø530×660mm | Máx. tubo cuadrado：360×360mm |
| Máx. tubo plano：620×100mm | Máx. tubo redondo：Ø510mm |
| Viga delantera：1850mm | Asiento del cilindro principal：1800mm |
| Peso：880t | Potencia total：1800kW |
| Bomba hidráulica：250L/min *5 280L/min*11 | |
Consulta
Características
- El tiempo de no extrusión (ciclo muerto) es más corto, el tiempo de no extrusión se reduce en aproximadamente un 15%, mejorando la eficiencia de la producción.
- La prensa de extrusión de carrera corta puede aumentar la longitud de la palanquilla en un 20%-80%, o incluso duplicarla para una mayor capacidad de producción.
- El mecanismo de alimentación lateral de palanquilla está controlado por un servomotor, lo que acorta todo el tiempo del proceso de carga de palanquilla y el posicionamiento es más preciso y estable.
- La estructura del marco pretensado (tirantes) puede eliminar la inestabilidad de la extrusión causada por los cambios de tensión durante el proceso de avance y extrusión de la prensa.
- Los tirantes (tie rods) y el cilindro principal son más cortos, reducen el tiempo de carrera en ralentí y aumentan la eficiencia de producción.
- El contenedor se calienta mediante un tubo de calentamiento de tipo pegado directo, con un tiempo de calentamiento más corto, un menor consumo de energía y un mantenimiento más fácil.
- Minimiza el uso de aceite hidráulico, lo que reduce los costos y promueve la producción de perfiles de aluminio respetuosa con el medio ambiente.
