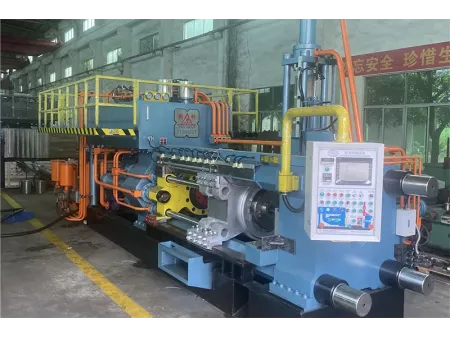

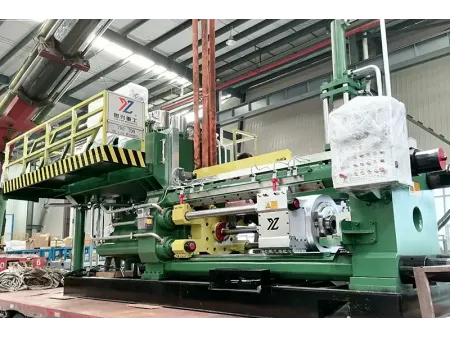

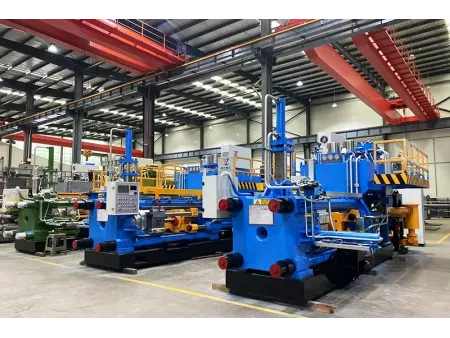

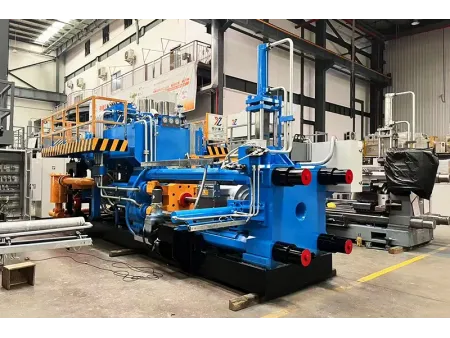

Prensa de extrusión de aluminio de carrera larga (780-1100T)

Solicite un presupuesto

Nosotros: http://aluextrusion-ar.com/2-1-1-long-stroke-aluminum-extrusion-press.html

Línea de extrusión de perfiles de aluminio automática

Equipos de extrusión de aluminio

Prensa de extrusión híbrida eléctrica-hidráulica para la fabricación de perfiles de aluminio

La prensa de extrusión híbrida eléctrica-hidráulica está diseñada para brindar velocidad, precisión y estabilidad. Accionado por un servomotor, garantiza una alimentación más rápida y precisa de palanquillas de aluminio en la prensa de extrusión. La estructura principal cuenta con un marco compuesto pretensado, que reduce eficazmente la deformación elástica de los postes guía y mejora la precisión y la estabilidad de la extrusión de aluminio.

Especificaciones

Tamaño de la palanquilla (diámetro×longitud):Ø100×580mm	Diámetro del pistón:620mm
Presión de trabajo:23MPa	Tiempo de ciclo muerto:≦17s
Capacidad de producción (24 horas): 6-7 toneladas	Tamaño del troquel/matriz:Ø220×200mm
Tamaño de la salida:Ø130×150mm	Máx. tubo cuadrado:78×78mm
Máx. tubo plano:125×28mm	Máx. tubo redondo:Ø110mm
Viga delantera:380mm	Asiento del cilindro principal:380mm
Peso:35t	Potencia total:115kW
Bomba hidráulica:250L/min 210L/min

Consulta

Tamaño de la palanquilla (diámetro×longitud):Ø115×600mm	Diámetro del pistón:620mm
Presión de trabajo:26MPa	Tiempo de ciclo muerto:≦17s
Capacidad de producción (24 horas): 6-7 toneladas	Tamaño del troquel/matriz:Ø220×200mm
Tamaño de la salida:Ø130×150mm	Máx. tubo cuadrado:78×78mm
Máx. tubo plano:125×28mm	Máx. tubo redondo:Ø110mm
Viga delantera:380mm	Asiento del cilindro principal:380mm
Peso:40t	Potencia total:115kW
Bomba hidráulica:250L/min 210L/min

Consulta

Tamaño de la palanquilla (diámetro×longitud):Ø127×720mm	Diámetro del pistón:700mm
Presión de trabajo:26MPa	Tiempo de ciclo muerto:≦17s
Capacidad de producción (24 horas): 14-15 toneladas	Tamaño del troquel/matriz:Ø280×280mm
Tamaño de la salida:Ø160×200mm	Máx. tubo cuadrado:100×100mm
Máx. tubo plano:175×30mm	Máx. tubo redondo:Ø140mm
Viga delantera:530mm	Asiento del cilindro principal:500mm
Peso:53t	Potencia total:210kW
Bomba hidráulica:250L/min 280L/min

Consulta

Características

Utiliza tecnología electrohidráulica para mantener la temperatura del aceite hidráulico a temperatura ambiente
Cuenta con tuberías de aceite no soldadas, logrando estandarización, intercambiabilidad y eliminando los desechos de soldadura y las capas de óxido, evitando la contaminación del circuito de aceite
Incorpora una base de varilla de extrusión fija con un cabezal de extrusión móvil para un diseño simple, estable y de baja falla
Las cuchillas de cizalla y las acciones auxiliares de la unidad de cizalla a tope son accionadas por una bomba de émbolo alemana Rexroth A15V, que utiliza una bomba variable para movimientos rápidos y amortiguados, lo que garantiza un funcionamiento rápido pero suave.
Equipado con una escala servoelectrónica de diseño propio para una velocidad constante y un posicionamiento preciso, que sustituye por completo al tradicional interruptor de carrera o al interruptor de proximidad

La prensa de extrusión de aluminio de carrera larga ofrece una precisión, durabilidad y eficiencia operativa superiores, lo que la convierte en una opción confiable para procesos de extrusión de aluminio de alta demanda.

Detalles

Tanque de aceite hidráulico

El tanque está dividido en múltiples compartimentos para reducir el impacto del vórtice del aceite hidráulico, eliminar las burbujas y evitar que las burbujas ingresen al sistema de bombas, lo que podría resultar en una pérdida de potencia.

Cilindro hidráulo

Fabricado por Hengli Pneumatic, el cilindro está fabricado con materiales mejorados con aleaciones para mejorar la resistencia y la precisión. Su diseño integrado de una sola pieza garantiza que no haya fugas de aceite.

Tubo de aceite hidráulico

Utiliza tubos de aceite no soldados Parker de los Estados Unidos, lo que garantiza una pequeña área de contacto durante la instalación y sin fugas de aceite
Las conexiones de brida cónica mejoran el sellado a medida que aumenta la presión
Longitud y ángulo estandarizados para intercambiabilidad y universalidad
Evita la generación de residuos de soldadura y capas de oxidación, protegiendo el circuito de aceite de la contaminación

Bomba hidráulica

Cuenta con la serie industrial A4V del fabricante alemán Rexroth, que garantiza un rendimiento y una fiabilidad de alta calidad.

Calentamiento directo del contenedor de la prensa de extrusión

Utiliza un sistema de calefacción controlado con gradientes de temperatura de menor a mayor para un calentamiento uniforme, evitando el agrietamiento causado por el calentamiento directo.

Motor

Impulsado por motores FEISHI italianos para estabilidad, alto rendimiento, bajo nivel de ruido y eficiencia energética.

Sistema de control

Equipado con sistemas de control Siemens, que ofrecen una alta estabilidad y un mantenimiento mínimo. Evita fallos comunes asociados a los interruptores de proximidad en los sistemas hidráulicos.

Junta universal del asiento de la varilla de extrusión móvil

Permite una rotación de 360 grados, evitando daños en engranajes y cremalleras causados por errores de posicionamiento.

Unidad de cizalla a tope

Utiliza sistemas Siemens para un control preciso de la desaceleración lineal, lo que garantiza que la cuchilla de cizalla y la unidad de cizalla a tope alcancen rápidamente la posición con contacto flexible, evitando daños.

Pistón

Diseñado sobre la base del análisis de tensión, el pistón presenta diferentes espesores de pared y una topología en forma de bala, lo que lo protege eficazmente contra impactos y grietas.

Detección servocontrolada de chatarra por extrusión

Los sistemas de Siemens controlan con precisión el servocodificador para detectar la presencia de desechos de extrusión. En ausencia de desechos, evita daños a la varilla de extrusión causados por una extrusión incorrecta.

Servo manipulador

Los sistemas de Siemens proporcionan un control preciso para un posicionamiento preciso y ajustes sencillos, lo que reduce significativamente el tiempo de entrada y salida del manipulador.

Control de ruido

El ruido de la bomba hidráulica se controla para garantizar que los niveles de ruido de funcionamiento se mantengan en aproximadamente 86 decibeles por dispositivo.

Escala servoeléctrica

Proporciona un posicionamiento preciso, lo que garantiza un movimiento rápido y un flujo estable de aceite hidráulico.
