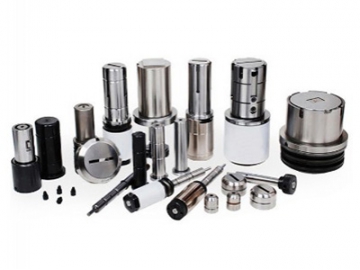

Matrices y Punzones; Utillaje para Punzonadora de Torreta CNC; Herramientas para Punzonado; Herramental para Torreta Alta

Matrices y Punzones; Utillaje para Punzonadora de Torreta CNC; Herramientas para Punzonado; Herramental para Torreta Alta
Matrices y Punzones; Utillaje para Punzonadora de Torreta CNC; Herramientas para Punzonado; Herramental para Torreta Alta
Matrices y Punzones; Utillaje para Punzonadora de Torreta CNC; Herramientas para Punzonado; Herramental para Torreta Alta
Solicite un presupuesto
Sitio web:
  • Parámetros
    1. Modo de conformación: moldes de forja
    2. Material: herramentales de acero aleado, 42CrMo, etc.
    3. Certificación: ISO9001:2008
    4. Diseño de software: AutoCAD, UG,Pro/E, SolidWorks

Especificaciones Técnicas:

Herramentales compatibles con punzonadoras CNC de las siguientes marcas AMADA, TRU, Finn, Power, EUROMAC,VULVAN, LVD-STRIPPIT,SALVAGNINI, Durmazlar, MURATE, LFK, TAILIFT, JFY, Yawei, etc...
Material M2,D2,SKD11
Tratamiento térmico HRC 60°- 62°
Cantidad de golpes antes de rectificado ( para acero inoxidable ) Alrededor de 30000 golpes
Cantidad de golpes antes de rectificado ( para acero suave ) Alrededor de 50000 golpes
Vida útil de herramienta (redonda ) Alrededor de 800000 golpes
Vida útil de herramienta ( forma especial )  Alrededor de 600000 – 700000 golpes
Tiempo de entrega 3 - 20 días hábiles
Herramientas especiales multipunzón, herramienta de pre-punzonado para uso eléctrico (Eko), herramienta de relieve, herramienta de extrusión, herramienta tapping, cortes y conformados tipo puente, herramental pedestal, herramental multi-scribe, herramental de marcaje, herramental de corte y conformado, herramental de costilla progresiva, herramental de guión, herramienta de bisagra, herramental rolling offset, entre muchas otras herramientas más.
Opciones Revestido con TICN o estaño

Tabla de datos de holgura de la matriz recomendados (Valores referenciales):

Tipo de accionamiento NCT Tipo de material / espesor  0.8 1.0 1.5 2.0 2.5 3.0 3.2 3.5 4.0 4.5 5.0 5.5 6.0
Hidráulico Acero suave laminado en frío 0.15-0.2 0.2-0.25 0.30-0.38 0.40-0.50 0.50-0.63 0.60-0.75 0.64-0.80 0.70-0.88 0.80-1.00 0.90-1.13 1.00-1.25 1.10-1.38 1.20-1.50
Aluminio 0.15-0.16 0.15-0.20 0.23-0.30 0.30-0.40 0.38-0.50 0.45-0.60 0.48-0.64 0.53-0.70 0.60-0.80 0.68-0.90 0.75-1.00 0.83-1.10 0.90-1.20
Acero inoxidable 0.20-0.24 0.25-0.30 0.38-0.45 0.50-0.60 0.53-0.75 0.75-0.90 0.80-0.96 0.88-1.05 1.00-1.20 1.13-1.35 - - -
Mecánico Acero suave laminado en frío 0.15 0.15-0.18 0.18-0.27 0.24-0.36 0.30-0.45 0.36-0.54 0.38-0.58 0.42-0.63 0.48-0.72 0.54-0.81 0.60-0.90 0.66-0.99 0.72-1.08
Aluminio 0.15 0.15-0.16 0.15-0.24 0.20-0.32 0.25-0.40 0.30-0.48 0.32-0.51 0.35-0.56 0.40-0.64 0.45-0.72 0.50-0.80 0.55-0.88 0.60-0.96
Acero inoxidable 0.15-0.18 0.15-0.22 0.21-0.33 0.28-0.44 0.35-0.55 0.42-0.66 0.45-0.70 0.49-0.77 0.56-0.88 0.63-0.99 - - -

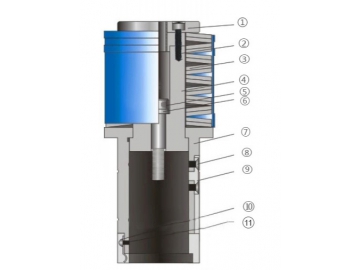

Estación 2*(C) (diámetro 50.8mm diámetro)
    1. Cabeza de punzón
    2. Tornillo
    3. Suspensión
    4. Tornillo prisionero
    5. Ojal
    6. Arandela
    7. Camisa
    8. Chaveta camisa
    9. Bloque elástico
    10. Tornillo con cabeza esférica

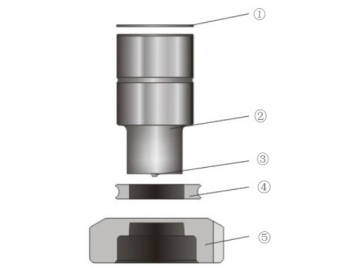

    1. Porta punzón
    2. Cuerpo del punzón
    3. Eyector
    4. Pisador
    5. Matriz

Descripción de Funciones:

  • El punzón ha sido diseñado con una ranura de lubricación, para reducir el desgaste de la guía.
  • El lado interior de la matriz ha sido diseñada con un arco circular, para mejorar su capacidad de carga y para prolongar su vida útil.
  • Han sido diseñados tipo cóncavo de tal manera que los desechos no regresan a la superficie de la matriz, extendiendo la vida útil de los punzones.
  • La superficie de la guía cuenta con una ranura de lubricación, ideal para reducir el desgaste de los agujeros de la torreta.
  • Tenemos dos tipos diferentes para los punzones. Podrían tener superficie: afilado whisper o afilado rooftop. Al momento de realizar su pedido háganos saber cual de los dos necesita.
  • El ángulo de afilado whisper es 2° y el ángulo de afilado rooftop es 5°.
