Impulsor de CA vectorial de alto rendimiento EN600

Solicite un presupuesto

Nosotros: http://inverteracdrives.com/1-2-flux-vector-ac-drive/index.html

Características
1. Varios modos de control, incluyendo control vectorial sin sensores, control vectorial por circuito cerrado, control optimizado de V / F. Con control de velocidad y control de par. Se puede utilizar en varios requerimientos de aplicación.
2. Excelente algoritmo de control vectorial de flujo de alta precisión, reacción rápida y excelente rendimiento de baja frecuencia.
3. Control de velocidad de alta precisión, velocidad síncrona nominal ±0.5% (sin control vectorial PG); velocidad nominal síncrona ±0.1% (con control vectorial PG); velocidad nominal síncrona±1% (control V/F)
4. Función de auto-aprendizaje con búsqueda de velocidad de rotación única, control de precisión y flexibilidad.
5. Diseño simple y rentable para su instalación y operación.
6. Funciones de expansión periférica, realizando las funciones de expansión del bus, terminal, relé y análoga.
7. Opciones de control por CAN Open, CAN Link, Profibus, Modbus y sin protocolo.

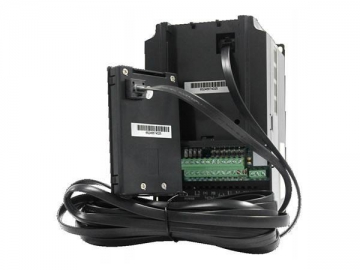

8. Pantalla LED doble, tablero LCD remoto.
9. Sistema de protección e inspección inteligente, con función de protección de pérdida de fase de entrada, protección de pérdida de fase de salida, protección de cortocircuito de interface de salida y protección de falta de salida a tierra.

Modelo del producto

Voltaje de entrada	Tipo de convertidor	Corriente de salida nominal (A)	Adaptable Motor (KW)
1 fases 220V	EN600-2S0004	2.5	0.4
	EN600-2S0007	4	0.75
	EN600-2S0015	7	1.5
	EN600-2S0022	10	2.2
	EN600-2S0037	15	3.7
3 fases 380V	EN600-4T0007G/0015P	2.3/3.7	0.75/1.5
	EN600-4T0015G/0022P	3.7/5	1.5/2.2
	EN600-4T0022G/0037P	5/8.5	2.2/3.7
	EN600-4T0037G	8.5	3.7
	EN600-4T0055P	13	5.5
	EN600-4T0055G/0075P	13/17	5.5/7.5
	EN600-4T0075G/0110P	17/25	7.5/11
	EN600-4T0110G/0150P	25/33	11/15
	EN600-4T0150G/0185P	33/39	15/18.5
	EN600-4T0185G/0220P	39/45	18.5/22
	EN600-4T0220G/0300P	45/60	22/30
	EN600-4T0300G/0370P	60/75	30/37
	EN600-4T0370G/0450P	75/91	37/45
	EN600-4T0450G/0550P	91/112	45/55
	EN600-4T0550G/0750P	112/150	55/75

Parámetros

Ítem					Descripción del Ítem
Entrada		Voltaje nominal., frecuencia			1 fase 220V grado: 1 fase 220V, 50Hz/60Hz 3 fase 380V grado: 3 fases 380V, 50Hz/60Hz
		Rango de voltaje permitido			1 fase 220V grado: 200~260V 3 fases 380V grado: 320~460V
Salida		Voltaje			0~380V
		Frecuencia			0~600Hz
		Capacidad de sobrecarga			Tipo G: 150% de corriente nominal por 1 minuto; tipo P: 120% de corriente nominal por 1 minuto.
Rendimiento de control		Modo de control			Control vectorial, control vectorial PG, control V/F de circuito abierto, control de par, control de par PG
		Precisión del control de velocidad			Velocidad síncrona nominal ±0.5% (control vectorial); velocidad síncrona nominal ±0.1% (control vectorial PG); velocidad síncrona nominal ±1% (control F/V);
		Rango de regulación de velocidad			1: 2000 (control vectorial PG) 1: 100 (control vectorial); 1: 50 (control F/V);
		Par de arranque			1.0Hz: par nominal 150% (control F/V); 0.5Hz: par nominal 150% (control vectorial); 0Hz: par nominal 180% (control vectorial PG);
		Fluctuación de velocidad			Velocidad síncrona nominal ±0.3% (control vectorial); velocidad síncrona nominal ±0.1% (control vectorial PG);
		Precisión del control del par			Par nominal ±10% (control vectorial, control de par); par nominal ±5% (control vectorial PG, control de par PG).
		Respuesta del par			≤20ms (control vectorial); ≤10ms (control vectorial PG);
		Precisión de frecuencia			Ajuste digital: frecuencia máxima ×±0.01%;ajuste análogo: frecuencia máxima×±0.5%
		Resolución de frecuencia		Ajuste análogo	0.1% de la frecuencia máxima
				Precisión del ajuste digital	0.01Hz
				Impulso exterior	0.1% de la frecuencia máxima
		Aumento de par			Aumento de par automático; aumento de par manual 0.1~12.0%
		Curva de F/V (Características de la frecuencia del voltaje)			Frecuencia nominal establecida en un rango de 5~650Hz，por medio de la elección del par constante, 1 par regresivo, 2 pares regresivos, 3 pares regresivos, F/V definida en un total de 5 tipos de curvas.
		Curva de aceleración y desaceleración			Dos modos: aceleración y desaceleración en línea recta; aceleración y desaceleración en curva en S; 15 tipos de tiempos de aceleración y desaceleración, unidad de tiempo (0.01s, 0.1s, 1s) para elegir ，tiempo máximo para 1000 minutos.
		Freno	Consumo de potencia del freno		EN600 de 3 fases 15KW y bajo rango de potencia con unidad de frenado incorporada, sólo agrega resistencia de freno entre (+) y PB. 18.5KW y es posible elevar el rango de potencia para agregar la unidad de frenado afuera entre (+) y (-); o conectar una unidad de frenado extra agregando la resistencia de freno entre (+) y PB. El modelo EN500 puede conectar la unidad de frenado entre (+) y (-) afuera.
			Freno DC		Iniciar, detener la acción para opción, frecuencia de acción 0~15Hz，corriente de acción 0~100% de la corriente nominal， tiempo de acción 0~30.0s
		Trote			Rango de frecuencia de trote: 0Hz~arriba de la frecuencia límite; tiempo de aceleración y deceleración de trote 0.1~6000,0 segundos para ajuste.
		Velocidad de marcha de secciones múltiples			Realizada por el PLC incorporado o terminal de control; con 15 velocidades por tramos, cada velocidad por tramo con tiempo de aceleración y desaceleración por separado; Con el PLC incorporado puede lograr reserva cuando baja la potencia.
		Controlador incorporado PID			Conveniente para hacer sistemas de control por circuito cerrado
		Marcha bajo consumo automática			Optimiza la curva F/V automáticamente para lograr la marcha bajo consumo de acuerdo al estado de carga.
		Regulador de voltaje automático (RVA)			Mantiene automáticamente el voltaje de salida constante, cuando la tensión de la red eléctrica fluctúa
		Límite de corriente automático			Limita la corriente de forma automática bajo el modo de marcha para evitar que la sobre-corriente del convertidor sea frecuente en el viaje.
		Modulación portadora			Modula la onda portadora automáticamente según las características de la carga.
		Reinicio de la búsqueda de velocidad			Hace girar el motor suavemente brindando un arranque sin tirones
Función de marcha		Canal especificado del comando de marcha			La especificación del teclado, de la terminal de control y de la comunicación se puede cambiar a través de diversos medios.
		Canal especificado de la frecuencia de marcha			Especificado principal y auxiliar para realizar un ajuste principal y un control fino. El especificado digital, el análogo, el de pulso, el de pulso de ancho, el de comunicación y otros, se pueden cambiar por varios medios al mismo tiempo.
		Función vinculante			El canal de comando de marcha y el canal especificado de frecuencia se pueden unir al azar y cambiar de forma sincrónica
Características de la entrada y la salida		Canal de entrada digital			8 canales para la entrada digital universal, frecuencia máxima 1KHz, 1 canal se puede utilizar como canal de entrada de pulso, entrada máxima 50KHz，la cual se puede expandir hasta 14 canales.
		Canal de entrada analógico			2 canales para el canal de entrada análogo, AI1 puede elegir 4~20mA o salida 0~10V，AI2 es el canal de entrada diferencial，4~20mA o -10~10V para elegir, que se puede extender hasta 4 canales de entrada análogos.
		Canal de salida de pulso			Salida de la señal cuadrada de pulso de 0.1~20KHz para lograr la frecuencia establecida, la frecuencia de salida y otros números de salida física.
		Canal de salida analógico			2 canales para salida de señal análoga, AO1 puede elegir 4~20mA o 0~10V，AO2 puede elegir 4~20mA o 0~ para lograr la frecuencia establecida, la frecuencia de salida y otros números de salida física, que se pueden expandir a 4 salidas análogas.
Función única		Límite de corriente rápido			Limita el exceso de corriente del convertidor al punto más alto, y hace que se ejecute de manera más estable
		Control monopulso			Adecuado para trabajar en lugares donde se necesite un botón para controlar el inicio y la parada del inversor, en primer lugar, pulse en Inicio y, a continuación, pulse Parada, y que el ciclo se repita. Es muy simple y fiable.
		Control de largo fijado			Realiza control de longitud fijada
		Control de tiempo			Función de control de tiempo: rango de tiempo establecido 0.1 ~ 6500.0 Min
		Terminal virtual			Los cinco grupos de entrada y salida virtual IO pueden realizar el control lógico simple
Teclado		Visualización del teclado			Puede mostrar los parámetros como la frecuencia establecida, la frecuencia de salida, el voltaje de salida, y la corriente de entrada
		Bloqueo del botón			Bloquea toda o parte de los botones
Función de protección					Potencia del motor en pruebas de cortocircuito, protección de pérdida de fase de entrada y salida, protección de sobre-corriente, protección de sobre-voltaje, protección de bajo voltaje, protección de sobrecalentamiento, protección de sobrecarga, protección de baja carga, protección de absorción del relé, protección de terminal y protección de no-detención bajo corte de energía.
Ambiente	Lugar de aplicación				Interiores, lugares donde el sol no dé en forma directa, lugares sin polvo, sin gases corrosivos, donde no haya gas inflamable, ni vapor, tampoco en lugares húmedos ni salinos, etc.
	Altitud				Bajo 1000 metros. (por encima de los 1000 metros requiere reducir el volumen de uso, reducir la salida de corriente alrededor de un 10% de la tensión de corriente nominal por cada 1000 metros de altura)
	Temperatura del ambiente				-10℃~+40℃ ( temperatura ambiente entre 40℃~50℃, se necesita reducir el volumen o fortalecer disipador de calor)
	Humedad del ambiente				Menor a 95%RH，sin condensación de agua
	Vibración				Menor a 5.9 M/S²(0.6g)
	Temperatura de almacenamiento				-40℃~+70℃
Estructura	Grado de protección				IP20

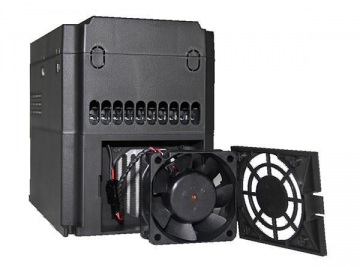

	Modo de refrigeración				Refrigeración por aire forzado y natural
Modo de instalación					Instalación en gabinete o colgado de la pared

Aplicación
El convertidor de frecuencia multifunción serie EN600 se utiliza principalmente en carpinterías, maquinaria para piedras, minería, impresión, embalaje y muchas otras aplicaciones en equipos industriales. El impulsor de CA proporciona un control preciso y altamente eficiente sobre los sistemas eléctricos de estas máquinas.
