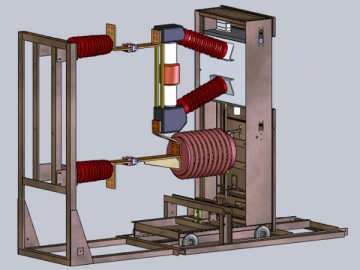

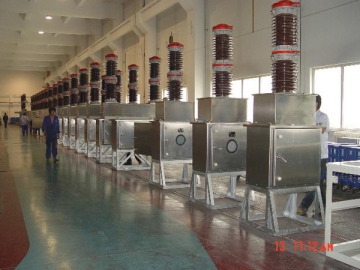

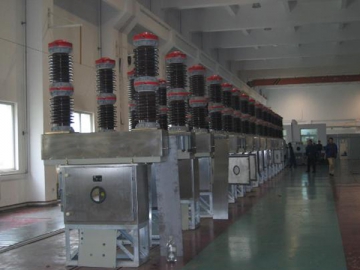

Interruptor automático de vacío de doble polo para exteriores
El interruptor automático de vacío exterior de doble polo ZW38-63(55)/T1250-1600/25-31.5 es un dispositivo interruptor de alta tensión y única fase el cual adopta el canal de arco vacío como componente de extinción de arco y el gas SF6 como medio aislante. La tensión nominal y la frecuencia de este producto es 55KV AC y 50Hz respectivamente.
Este interruptor automático de vacío exterior de doble polo adopta un tipo mecanismo con vinculación de leva y almacenamiento con energía elástica. El tipo de almacenamiento con energía elástica y mecanismo de operación diseñado integralmente con el cuerpo del interruptor puede ser operado manualmente o eléctricamente (AC o DC). La operación eléctrica DC puede ser llevada a cabo localmente o remotamente.
Nuestro producto presenta una estructura simple, con fuerte capacidad de corte, funciones de operación completa, y sin riesgo de explosión. Está especialmente diseñado para abrir y cerrar fallos de carga o corte de corriente en sistemas de alimentación de líneas de ferrocarril electrificadas.
Condiciones Normales de Uso
1. Altitud: ≤1,000m
2. Temperatura Ambiente del Aire: Límite Superior 40℃; Límite Inferior -30℃ (áreas ordinarias), -40℃ (áreas altas y frías)
3. Presión del Viento: ≤ 700Pa (i.e. Velocidad del viento ≤34m/s)
4. Grosor del Hielo: ≤10mm
5. Clase de contaminación de aire: Ⅳ
6. Intensidad sísmica: ≤8 grados, sin fuertes temblores recurrentes, o deberían tomarse medidas sísmicas de aislamiento.
7. El aire ambiental no debería estar muy contaminado por gases corrosivos o inflamables, vapores de agua, etc.
Nota: Si el producto necesita ser usado en lugares con condiciones diferentes a las anteriores, los clientes deberían contactar con nuestra compañía.
Parámetros Técnicos
| No. | Ítem | Unidad | Valor |
| 1 | Tensión Nominal | KV | 55 |
| 2 | Máxima Tensión | KV | 63 |
| 3 | Tensión Nominal soportada de impulso tipo rayo (Máxima) | KV | 325 |
| 4 | Tensión Alterna Soportada 1min | KV | 140 |
| 5 | Frecuencia Nominal | Hz | 50 |
| 6 | Corriente Nominal Operativa | A | 1250/1600 |
| 7 | Corriente de corte nominal de cortocircuitos | KA | 25/31.5 |
| 8 | Máxima Corriente Nominal Soportada | KA | 63/80 |
| 9 | Corriente de Cierre de Cortocircuito Nominal | KA | 63/80 |
| 10 | Corriente Nominal Soportada a Corto Periodo | KA | 25(4s)/31.5(4s) |
| 11 | Factor del primer polo a cero | | 1.5 |
| 12 | Tensión Nominal de Recuperación | KV/μs | 0.75 |
| 13 | Número de veces de cortes de corriente nominal en cortocircuito | Veces | 20 |
| 14 | Tensión Nominal Transitoria de Recuperación Máxima | KV | 124 |
| 15 | Tiempo de Cierre | ms | 110±10 |
| 16 | Tiempo de Apertura | ms | 50±10 |
| 17 | Velocidad de Cierre | m/s | 1.3±0.5 |
| 18 | Velocidad de Apertura | m/s | 3.0±0.3 |
| 19 | Tiempo de Almacenamiento de Energía del Motor | s | <20 |
| 20 | Tensión del motor | V | DC 110/220 |
| 21 | Potencia del motor | W | 400 |
| 22 | Alimentación de corriente del Motor | A | 9/5±2 |
| 23 | Tensión de la apertura y el cierre de la bobina | V | DC 110/220 |
| 24 | Corriente de la apertura y cierre de la bobina | A | 4/2.5 |
| 25 | Presión Nominal de Gas SF6 | Mpa | 0.1 (20 ℃) |
| 26 | Tasa anual de fugas de gas | | <1% |
| 27 | Secuencia de Operación Estándar | O-0.3s-CO-180s-CO | |
| 28 | Resistencia del Circuito Principal | μΩ | <80 |
| 29 | Peso Total | kg | 2100 |
| 30 | Vida mecánica | Veces | 10000 |
Somos un fabricante y proveedor especialista de interruptores automáticos de vacío para exteriores con doble polo en China. Ofrecemos un gran abanico de productos como interruptores automáticos de vacío para protección del generador, aparamentas de baja tensión, aparamentas con cubierta metálica extraíble y más.
