Cáncamo de elevación de carga lateral

Solicite un presupuesto

Nosotros: http://loadlifting-ar.com/1-7-side-load-lifting-point-03-22t.html

Cáncamo de elevación BLT081

Límite de carga de trabajo 0.3-22.5t

Rotación 360 grados

Pivote 180 grados

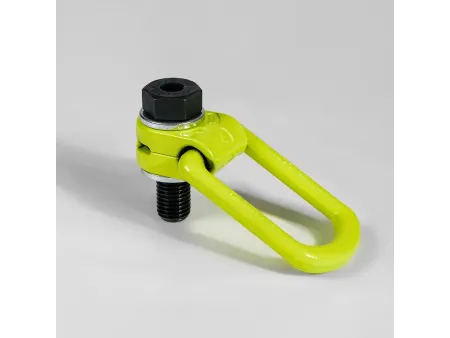

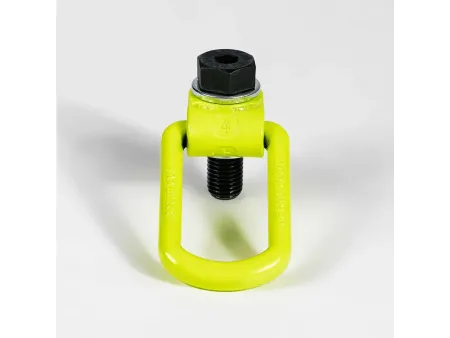

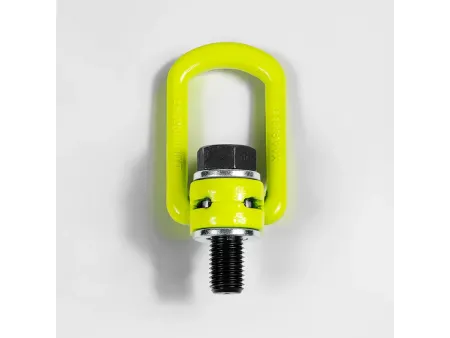

El cáncamo de elevación de carga lateral está diseñado para manejar operaciones de elevación de carga lateral con precisión y seguridad. Con un límite de carga de trabajo de 0.3 a 22.5t, ofrece una rotación completa de 360° y un giro de 180° para adaptarse sin problemas a escenarios de elevación complejos. Este cáncamo de elevación horizontal está diseñado para aplicaciones versátiles en los sectores de petróleo y gas, fabricación industrial y transporte.

Inspección y normas

Pasó la inspección del calibre de tapón de 6g para verificar la compatibilidad con orificios roscados de precisión
Soportó pruebas de fatiga de carga 1.5x (20,000 ciclos) y pruebas de carga nominal 2.5x
La inspección de partículas magnéticas garantiza una integridad sin grietas
Cumple con las normas de producción EN1677-1, con informes de prueba certificados disponibles a pedido

Aplicaciones

Plantas Industriales: Adecuado para levantar y transportar moldes, así como para instalar diversos equipos de producción industrial
Transporte: Comúnmente utilizado para levantar y asegurar equipos industriales y transportar contenedores

Características principales

Diseñado para aplicaciones de elevación de carga lateral, el cáncamo cuenta con un mecanismo de anillo elástico de posicionamiento interno y un casquillo en la sección del perno para bloquear el anillo de forma segura en su lugar, evitando movimientos innecesarios o colisiones durante períodos no operativos.
Equipado con un diseño de doble hexágono en la parte superior del perno para una instalación fácil y eficiente
Capaz de girar 360° y girar 180°, lo que permite versatilidad para tareas de elevación complejas
Disponible en M8-M64, con un diseño dividido para el anillo y el perno para adaptarse a tamaños de rosca personalizados (por ejemplo, roscas alargadas, acortadas, gruesas, finas, métricas o UNC)
Límite de carga de trabajo (WLL) de 0.3-22.5t, con un factor de seguridad de 4:1. Todos los productos se someten a pruebas 100% no destructivas.
Cada componente portante está estampado con un número de lote de producción para su trazabilidad.

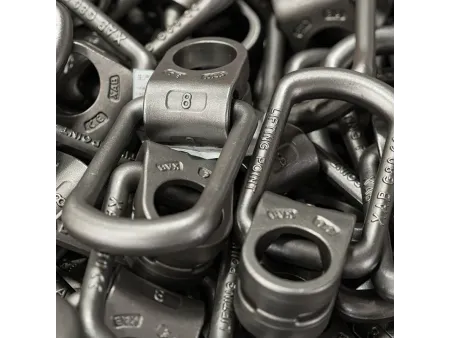

Forjado a partir de acero aleado de cromo-molibdeno de alta resistencia, tratado térmicamente (templado y revenido) para una durabilidad y tenacidad superiores
El recubrimiento de polvo electrostático de resina epoxi para el anillo y el tratamiento de óxido negro para el perno garantizan la resistencia contra el desgaste y la corrosión

Especificaciones

(Disponible en rosca métrica y rosca UNC)

No. de item	Límite de carga de trabajo (t)	Rosca M	Dimensiones (mm)											Par (Nm)	Peso (kg)
No. de item	Límite de carga de trabajo (t)	Rosca M	E	A	B	C	D	F	G	L	N	s	SW	Par (Nm)	Peso (kg)
BLT081-M8	0.30	8×1.25	11	34	37	42	14.0	98.5	57	42.5	31.0	6	13	10-40	0.5
BLT081-M10	0.63	10×1.50	16	34	37	44	14.0	98.5	57	40.5	31.0	6	16	10-40	0.5
BLT081-M12	1.00	12×1.75	18	34	37	45	14.0	98.5	57	39.5	31.0	8	18	15-40	0.5
BLT081-M14	1.20	14×2.00	21	34	37	48	14.0	98.5	57	36.5	31.0	10	24	30-100	0.5
BLT081-M16	1.50	16×2.00	24	34	37	48	14.0	98.5	57	36.5	31.0	10	24	45-130	0.5
BLT081-M18	2.00	18×2.50	26	50	54	58	16.5	143.0	82	68.5	45.0	12	30	100-170	1.5
BLT081-M20	2.50	20×2.50	30	50	54	58	16.5	143.0	82	68.5	45.0	12	30	100-170	1.5
BLT081-M22	3.00	22×2.50	30	50	54	61	16.5	143.0	82	65.5	45.0	14	36	100-170	1.5
BLT081-M24	4.00	24×3.00	36	50	54	61	16.5	143.0	82	65.5	45.0	14	36	190-280	1.5
BLT081-M27	4.00	27×3.00	38	60	65	82	22.0	170.0	99	66.0	59.0	17	46	250-500	3.0
BLT081-M30	5.00	30×3.50	48	60	65	82	22.0	170.0	99	66.0	59.0	17	46	270-600	3.5
BLT081-M33	6.00	33×3.50	54	60	65	85	22.0	170.0	99	63.0	59.5	22	55	270-600	3.5
BLT081-M36S	7.00	36×4.00	54	60	65	85	22.0	170.0	99	63.0	59.5	22	55	270-600	3.5
BLT081-M36B	8.00	36×4.00	62	77	85	104	27.0	226.5	123	95.5	69.0	22	55	270-600	6.0
BLT081-M39	8.00	39×4.00	62	77	85	104	27.0	226.5	123	95.5	69.0	22	55	350-800	6.0
BLT081-M42S	10.00	42×4.50	72	77	85	106	27.0	226.5	123	93.5	69.0	22	65	350-800	6.5
BLT081-M42B	15.00	42×4.50	63	95	104	117	36.0	257.5	158	104.5	98.0	22	65	350-800	11.0
BLT081-M45	15.00	45×4.50	63	95	104	117	36.0	257.5	158	104.5	98.0	22	65	350-800	11.0
BLT081-M48	20.00	48×5.00	72	95	104	120	36.0	257.5	158	101.5	98.0	27	75	350-800	12.0
BLT081-M52	20.00	52×5.00	72	95	104	117	36.0	257.5	158	104.5	98.0	27	75	350-900	12.0
BLT081-M56	22.00	56×5.50	84	95	104	117	36.0	257.5	158	104.5	98.0	27	85	350-900	15.0
BLT081-M64	22.50	64×6.00	100	114	104	138	36.0	266.0	158	92.0	109.0	32	95	500-1000	16.3

* Factor de seguridad de 4:1;
* La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;
* La 'B' representa la estructura grande, la 'S' representa la estructura pequeña;

Aplicaciones de carga de trabajo

Método de elevación
Número de ramales de eslingas		1	2	1	2	2		2	3-4		3-4
Ángulo de elevación		0°	0°	90°	90°	0-45°	45-60°	Asimetría	0-45°	45-60°	Asimetría
No. de item	Rosca M	Límite de carga de trabajo (t)
BLT081-M8	8	0.30	0.60	0.30	0.60	0.42	0.30	0.30	0.63	0.45	0.30
BLT081-M10	10	0.63	1.26	0.63	1.26	0.88	0.63	0.63	1.32	0.95	0.63
BLT081-M12	12	1.00	2.00	1.00	2.00	1.40	1.00	1.00	2.10	1.50	1.00
BLT081-M14	14	1.20	2.40	1.20	2.40	1.70	1.20	1.20	2.50	1.80	1.20
BLT081-M16	16	1.50	3.00	1.50	3.00	2.10	1.50	1.50	3.10	2.20	1.50
BLT081-M18	18	2.00	4.00	2.00	4.00	2.80	2.00	2.00	4.20	3.00	2.00
BLT081-M20	20	2.50	5.00	2.50	5.00	3.50	2.50	2.50	5.20	3.70	2.50
BLT081-M22	22	3.00	6.00	3.00	6.00	4.20	3.00	3.00	6.30	4.50	3.00
BLT081-M24	24	4.00	8.00	4.00	8.00	5.60	4.00	4.00	8.40	6.00	4.00
BLT081-M27	27	4.00	8.00	4.00	8.00	5.60	4.00	4.00	8.40	6.00	4.00
BLT081-M30	30	5.00	10.00	5.00	10.00	7.00	5.00	5.00	10.50	7.50	5.00
BLT081-M33	33	6.00	12.00	6.00	12.00	8.50	6.00	6.00	12.70	9.00	6.00
BLT081-M36S	36	7.00	14.00	7.00	14.00	9.80	7.00	7.00	14.70	10.50	7.00
BLT081-M36B	36	8.00	16.00	8.00	16.00	11.20	8.00	8.00	16.80	12.00	8.00
BLT081-M39	39	8.00	16.00	8.00	16.00	11.20	8.00	8.00	16.80	12.00	8.00
BLT081-M42S	42	10.00	20.00	10.00	20.00	14.00	10.00	10.00	21.00	15.00	10.00
BLT081-M42B	42	15.00	30.00	15.00	30.00	21.00	15.00	15.00	31.50	22.50	15.00
BLT081-M45	45	15.00	30.00	15.00	30.00	21.00	15.00	15.00	31.50	22.50	15.00
BLT081-M48	48	20.00	40.00	20.00	40.00	28.00	20.00	20.00	42.00	30.00	20.00
BLT081-M52	52	20.00	40.00	20.00	40.00	28.00	20.00	20.00	42.00	30.00	20.00
BLT081-M56	56	22.00	44.00	22.00	44.00	30.80	22.00	22.00	46.20	33.00	22.00
BLT081-M64	64	22.50	45.00	22.50	45.00	31.50	22.50	22.50	47.25	33.75	22.50

No. de item	Límite de carga de trabajo (t)	Rosca M		Dimensiones (mm)											Par (Nm)	Peso (kg)
No. de item	Límite de carga de trabajo (t)	M	TPI	E	A	B	C	D	F	G	L	N	S	SW	Par (Nm)	Peso (kg)
BLT081-3/8	0.63	3/8	16.0	16	34	37	43	14.0	98.5	57	41.5	31.0	6	16	10-40	0.5
BLT081-1/2	1.00	1/2	13.0	21	34	37	45	14.0	98.5	57	39.5	31.0	8	18	15-40	0.5
BLT081-5/8	1.50	5/8	11.0	24	34	37	48	14.0	98.5	57	36.5	31.0	10	24	45-130	0.5
BLT081-3/4	2.50	3/4	10.0	26	50	54	58	16.5	143.0	82	68.5	45.0	12	30	45-130	1.5
BLT081-7/8	2.50	7/8	9.0	30	50	54	61	16.5	143.0	82	65.5	45.0	14	36	100-170	1.5
BLT081-1	4.00	1	8.0	36	50	54	61	16.5	143.0	82	65.5	45.0	14	36	190-280	1.5
BLT081-1-1/4	5.00	1-1/4	7.0	48	60	65	80	22.0	174.0	99	72.0	59.5	17	46	270-600	3.5
BLT081-1-1/2	8.00	1-1/2	6.0	62	77	85	104	27.0	226.5	123	95.5	69.0	22	55	270-600	6.0
BLT081-1-3/4	15.00	1-3/4	5.0	63	95	104	116	36.0	257.5	158	105.5	98.0	22	65	350-800	11.0
BLT081-2	20.00	2	4.5	72	95	104	112	36.0	257.5	158	109.5	98.0	27	75	350-800	12.0

* Factor de seguridad de 4:1;
* La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;

Aplicaciones de carga de trabajo

Método de elevación
Número de ramales de eslingas		1	2	1	2	2		2	3-4		3-4
Ángulo de elevación		0°	0°	90°	90°	0-45°	45-60°	Asimetría	0-45°	45-60°	Asimetría
No. de item	Rosca M	Límite de carga de trabajo (t)
BLT081-3/8	3/8	0.63	1.26	0.63	1.26	0.88	0.63	0.63	1.32	0.95	0.63
BLT081-1/2	1/2	1.00	2.00	1.00	2.00	1.40	1.00	1.00	2.10	1.50	1.00
BLT081-5/8	5/8	1.50	3.00	1.50	3.00	2.10	1.50	1.50	3.10	2.20	1.50
BLT081-3/4	3/4	2.50	5.00	2.50	5.00	3.50	2.50	2.50	5.20	3.70	2.50
BLT081-7/8	7/8	2.50	5.00	2.50	5.00	3.50	2.50	2.50	5.20	3.70	2.50
BLT081-1	1	4.00	8.00	4.00	8.00	5.60	4.00	4.00	8.40	6.00	4.00
BLT081-1-1/4	1-1/4	5.00	10.00	5.00	10.00	7.00	5.00	5.00	10.50	7.50	5.00
BLT081-1-1/2	1-1/2	8.00	16.00	8.00	16.00	11.20	8.00	8.00	16.80	12.00	8.00
BLT081-1-3/4	1-3/4	15.00	30.00	15.00	30.00	21.00	15.00	15.00	31.50	22.50	15.00
BLT081-2	2	20.00	40.00	20.00	40.00	28.00	20.00	20.00	42.00	30.00	20.00
