Cáncamo de elevación de servicio pesado S Fabricante

Cáncamo de elevación de servicio pesado S

Solicite un presupuesto

Nosotros: http://loadlifting-ar.com/1-3-heavy-duty-lifting-point-04-22t.html

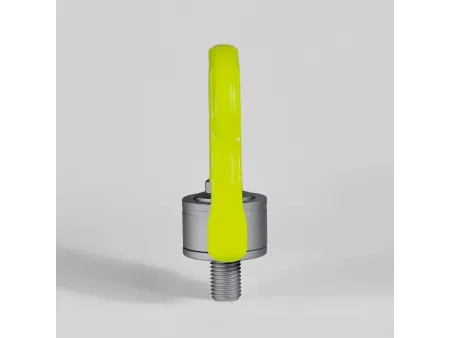

Cáncamo de elevación BLT104

Límite de carga de trabajo 0.4-22.5t

Rotación 360 grados

Pivote 180 grados

Diseñado para aplicaciones de elevación de peso pesado, este cáncamo de elevación de servicio pesado ofrece un límite de carga de trabajo de 0.4t a 22.5t, lo que permite operaciones de elevación precisas y seguras. Con una rotación de 360 grados y un pivote de 180 grados, este punto de elevación garantiza un posicionamiento óptimo de la carga al tiempo que reduce el riesgo de daños durante elevaciones complejas, lo que lo convierte en una excelente opción para entornos exigentes como aplicaciones marinas e industriales.

Inspección y normas

Pasó la inspección del calibre de tapón de 6g para verificar la compatibilidad con orificios roscados de precisión
Soportó con éxito pruebas de fatiga de carga 1.5x durante 20,000 ciclos y pruebas de carga nominal 2.5x
Verificado a través de la inspección de partículas magnéticas para garantizar una integridad sin grietas
Cumple con las normas de producción EN1677-1, con informes de prueba disponibles a pedido

Aplicaciones

Plantas Industriales: Elevación de componentes estructurales complejos para precisión y seguridad en operaciones industriales
Proyectos de energía eólica: Esencial para levantar las palas de las turbinas eólicas, los ejes principales de los sistemas de accionamiento y los componentes de los generadores, lo que garantiza instalaciones precisas y sin daños
Operaciones portuarias: Ideal para levantar piezas de maquinaria pesada y contenedores en entornos marinos altamente corrosivos, gracias a los avanzados tratamientos a prueba de herrumbre

Características principales

La estructura optimizada del elemento de aleación aumenta la tenacidad y la resistencia a la fatiga para una durabilidad a largo plazo
La forja de precisión de una sola pieza con tratamiento térmico avanzado mejora la templabilidad y la máxima resistencia a la tracción
El recubrimiento ecológico proporciona una resistencia a la niebla salina superior a 400 horas, lo que garantiza la idoneidad para entornos marinos y con alto contenido de cloruro
Diseño de patente de doble color para mejorar la estética (anillo verde claro y perno gris plateado)
Rotación de 360° e inclinación de 180° para elevación multidireccional
El diseño hexagonal en los lados interior y exterior de la cabeza del perno permite métodos de instalación duales para una instalación rápida y conveniente
El cuerpo del cáncamo está forjado en una sola pieza sin puntos de soldadura, lo que garantiza una mayor seguridad
Disponible en tamaños de rosca M8–M64, con personalizaciones que incluyen roscas alargadas/acortadas, roscas gruesas/finas y sistemas métricos/imperiales
Cada componente portante está marcado con un número de lote de producción

Especificaciones

(Disponible en rosca métrica y rosca UNC)

No.de item	Límite de carga de trabajo (t)	Rosca M	Dimensiones (mm)										Par (Nm)	Peso (kg)
No.de item	Límite de carga de trabajo (t)	Rosca M	E	A	B	C	D	F	G	H	S	SW	Par (Nm)	Peso (kg)
BLT104-M8	0.5	8×1.25	12	33	58	36	10	84	30	10	6	13	10	0.32
BLT104-M10	0.7	10×1.50	15	33	58	36	10	84	30	10	6	13	10	0.32
BLT104-M12	1	12×1.75	20	33	58	36	10	84	30	10	6	13	15	0.33
BLT104-M14	1.5	14×2.00	21	50	90	50	15	125	44	18	8	21	30	1.15
BLT104-M16	2	16×2.00	24	50	90	50	15	125	44	18	8	21	50	1.2
BLT104-M18	2.5	18×2.50	26	65	117	66	22	163	58	21	10	27	70	2.6
BLT104-M20	3	20×2.50	30	65	117	66	22	163	58	21	10	27	100	2.65
BLT104-M24	5	24×3.00	36	65	117	66	22	163	58	21	10	27	160	2.75
BLT104-M27	5.6	27×3.00	38	87	147	80	26.5	196	76.5	28	12	36	200	5.45
BLT104-M30	7.8	30×3.50	48	87	147	80	26.5	196	76.5	28	12	36	500	5.5
BLT104-36S	9	36×4.00	54	87	47	80	26.5	196	76.5	28	12	36	500	5.6
BLT104-36B	11	36×4.00	56	110	186	100	33	256	95	36	19	46	600	11.55
BLT104-M42	15.6	42×4.50	63	110	186	100	33	256	95	36	19	46	600	11.8
BLT104-M48	20	48×5.00	72	110	186	100	33	256	95	36	19	46	600	12.1
BLT104-M56	22	56×5.50	84	123	200	110	35	279	107	36	22	55	800	15.9
BLT104-M64	22.5	64×6.00	100	123	200	110	35	279	107	36	22	55	800	16.7

* Factor de seguridad de 4:1;
* La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;

Aplicaciones de carga de trabajo

Método de elevación
Número de ramales de eslingas		1	2	1	2	2		2	3-4		3-4
Ángulo de elevación		0°	0°	90°	90°	0-45°	45-60°	Asimetría	0-45°	45-60°	Asimetría
No. de item	Rosca M	Límite de carga de trabajo (t)
BLT104-M8	8×1.25	0.8	1.6	0.5	1	0.7	0.5	0.5	1.05	0.75	0.5
BLT104-M10	10×1.50	1.2	2.4	0.7	1.4	0.98	0.7	0.7	1.47	1.05	0.7
BLT104-M12	12×1.75	2	4	1	2	1.4	1	1	2.1	1.5	1
BLT104-M14	14×2.00	2.4	4.8	1.5	3	2.1	1.5	1.5	3.15	2.25	1.5
BLT104-M16	16×2.00	3.2	6.4	2	4	2.8	2	2	4.2	3	2
BLT104-M18	18×2.50	5	10	2.5	5	3.5	2.5	2.5	5.25	3.75	2.5
BLT104-M20	20×2.50	5.6	11.2	3	6	4.2	3	3	6.3	4.5	3
BLT104-M24	24×3.00	9.2	18.4	5	10	7	5	5	10.5	7.5	5
BLT104-M27	27×3.00	9.5	19	5.6	11.2	7.84	5.6	5.6	11.76	8.4	5.6
BLT104-M30	30×3.50	12	24	7.8	15.6	10.92	7.8	7.8	16.38	11.7	7.8
BLT104-M36S	36×4.00	12.5	25	9	18	2	9	9	18.9	13.5	9
BLT104-M36B	36×4.00	13.5	27	11	22	17	11	11	25.2	18	11
BLT104-M42	42×4.50	15	30	15	30	21.2	15	15	31.5	22.5	15
BLT104-M48	48×5.00	20	40	20	40	28	20	20	42	30	20
BLT104-M56	56×5.50	22	44	22	44	30.8	22	22	46.2	33	22
BLT104-M64	64×6.00	22.5	45	22.5	45	31.5	22.5	22.5	47.25	33.75	22.5

No. de item	Límite de carga de trabajo (t)		Rosca		Dimensiones (mm)										Par (Nm)	Peso (kg)
No. de item	Límite de carga de trabajo (t)		M	TPI	E	A	B	C	D	F	G	H	S	SW	Par (Nm)	Peso (kg)
BLT104-1/2		0.8	1/2	13	20	33	58	36	10	84	30	10	6	6	15	0.33
BLT104-5/8		1.6	5/8	11	24	50	90	50	15	125	44	18	8	21	30	0.2
BLT104-3/4		2.4	3/4	10	30	65	90	50	15	25	44	18	8	21	80	2.6
BLT104-7/8		3	7/8	9	36	65	117	66	22	163	58	21	10	27	90	2.65
BLT104-1		4	1	8	36	65	117	66	22	163	58	21	10	27	110	2.75
BLT104-1-1/4		6.25	1-1/4	7	48	87	147	80	26.5	196	76.5	28	12	36	200	5.55
BLT104-1-1/2		10	1-1/2	6	60	10	186	100	33	256	95	36	19	46	500	11.3
BLT104-2		16	2	4.5	76	110	186	100	33	256	95	36	19	46	600	13.2

* Factor de seguridad de 4:1;
* La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;

Aplicaciones de carga de trabajo

Método de elevación
Número de ramales de eslingas		1	2	1	2	2		2	3-4		3-4
Ángulo de elevación		0°	0°	90°	90°	0-45°	45-60°	Asimetría	0-45°	45-60°	Asimetría
No. de item	Rosca M	Límite de carga de trabajo (t)
BLT104-1/2	1/2	1.2	2.4	0.8	1.6	1.12	0.8	0.8	1.68	1.2	0.8
BLT104-5/8	5/8	2.6	5.2	1.6	3.2	2.24	0.6	0.6	3.36	2.4	1.6
BLT104-3/4	3/4	3.6	7.2	2.4	4.8	3.36	2.4	2.4	5	3.6	2.4
BLT104-7/8	7/8	4.5	9	3	6	4.2	3	3	6.3	4.5	3
BLT104-1	1	7.2	14.4	4	8	5.6	4	4	8.4	6	4
BLT104-1-1/4	1-1/4	9.6	19.2	6.25	12.5	8.75	6.25	6.25	13.13	9.38	6.25
BLT104-1-1/2	1-1/2	11	22	10	20	14	10	10	21	15	10
BLT104-2	2	16	32	16	32	22.4	16	16	33.6	24	16
