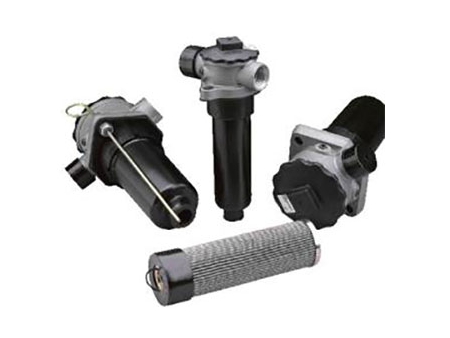

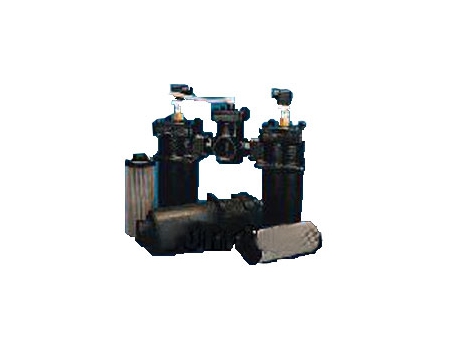

Filtros de retorno
Solicite un presupuesto
Los filtros de retorno están diseñados para la filtración fina del aceite de retorno en los sistemas hidráulicos. Pueden mantener limpio el aceite de retorno eliminando los contaminantes externos o la contaminación progresiva causada por el desgaste de los componentes, como fibras, escoria, partículas de goma de desgaste de sellado y partículas metálicas de las piezas.
Los filtros de retorno se encargan de retener las partículas generadas en el interior del equipo y la extrae del circuito hidráulico, de esta manera se evita algún tipo de contaminación del aceite a través del tanque y la bomba, con cualquier tipo de efecto negativo.
Características
- Los filtros de retorno se pueden montar directamente en la tapa del tanque de aceite o en el oleoducto.
- Este filtro de retorno está equipado con indicador de obstrucción y válvula de derivación o bypass para mejorar la seguridad y fiabilidad del sistema hidráulico. Una vez que la presión de entrada de fluido se convierte en 0.35Mpa, causada por la obstrucción del elemento filtrante, la pulsación del flujo o la baja temperatura del fluido hidráulico, el indicador de obstrucción enviará una señal para limpiar el elemento filtrante o mejorar la temperatura del fluido. Si estos problemas no se han resuelto a tiempo, la válvula de derivación se abrirá de manera automática (presión de apertura: 0,4MPa),
- El elemento de filtro de fibra de vidrio cuenta con una alta capacidad de filtración, un caudal grande, una caída de baja presión y una alta capacidad de retención de suciedad. La clasificación de filtración está clasificada por el ratio de filtración y la eficiencia. (Estándar ISO: ratio de filtración β: 3, 5, 10, 20 >200; eficiencia de filtración n≥99.5%)
Especificaciones técnicas
- Ratio de caudal: 60L/min;
- Presión operativa: 0.7MPa;
- Presión de apertura de la válvula de derivación o bypass: 0.25MPa;
- Clasificación de filtración: 20um

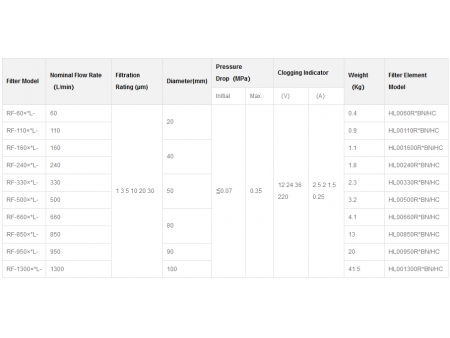

Especificaciones del modelo
Modelo del filtro | Ratio de caudal nominal (L/min) | Clasificación de filtración (μm) | Diámetro (mm) | Caída de presión(MPa) | Indicador de obstrucción | Peso(Kg) | Modelo de elemento de filtro | ||
Inicial | Max. | (V) | (A) | ||||||
RF-60×*L- | 60 | 1 3 5 10 20 30 | 20 | ≦0.07 | 0.35 | 12 24 36 220 | 2.5 2 1.5 0.25 | 0.4 | HL0060R*BN/HC |
RF-110×*L- | 110 | 0.9 | HL00110R*BN/HC | ||||||
RF-160×*L- | 160 | 40 | 1.1 | HL001600R*BN/HC | |||||
RF-240×*L- | 240 | 1.8 | HL00240R*BN/HC | ||||||
RF-330×*L- | 330 | 50 | 2.3 | HL00330R*BN/HC | |||||
RF-500×*L- | 500 | 3.2 | HL00500R*BN/HC | ||||||
RF-660×*L- | 660 | 80 | 4.1 | HL00660R*BN/HC | |||||
RF-850×*L- | 850 | 13 | HL00850R*BN/HC | ||||||
RF-950×*L- | 950 | 90 | 20 | HL00950R*BN/HC | |||||
RF-1300×*L- | 1300 | 100 | 41.5 | HL001300R*BN/HC |
Conexiones
Modelo | Dimensiones(mm) | ||||||||||||||
B1 | L | L1 | h | D1 | H | D | d | M | B | M1 | t1 | m | t3 | DN | |
RF-60×*L- | 90 | 166 | 92 | 11 | φ80 | 34 | φ100 | φ5.5 | M27×2 | 48 | M27×2 | 16 | |||
RF-110×*L- | 233 | 159 | M33×2 | M33×2 | |||||||||||
RF-160×*L- | 120 | 209 | 120 | 11 | φ106 | 40 | φ135 | φ7 | M48×2 | 66 | M48×2 | 20 | |||
RF-240×*L- | 268 | 179 | M48×2 | M48×2 | |||||||||||
RF-330×*L- | 152 | 271 | 138 | 13 | φ135 | 63 | φ170 | φ9 | M60×2 | 85 | M60×2 | 27 | |||
RF-330×*F- | M60×2 | M12 | 23 | φ50 | |||||||||||
RF-500×*F- | 351 | 218 | |||||||||||||
RF-660×*F- | 411 | 243 | 13 | φ175 | 83 | φ220 | φ13.5 | 110 | M16 | 22 | φ80 | ||||
RF-850×*F- | 492 | 324 | |||||||||||||
RF-950×*F- | 449 | 251 | 14 | φ208 | 93 | φ290 | φ17.5 | 135 | 22 | φ90 | |||||
RF-1300×*F- | 573 | 332 | 121 | 145 | φ100 |
