Línea de Extrusión de Tuberías Corrugadas, ZC-1200H

Solicite un presupuesto

Nosotros: http://corrugadoratubos.com.ar/1-5-corrugated-pipe-extrusion-line.html

(Diá. Int. 100 – Diá. Ext. 1200mm)

Esta línea ha sido diseñada para fabricar tuberías corrugadas de doble pared con un diámetro interior de 100 mm hasta un diámetro exterior de 1200 mm, la línea de extrusión ZC-1200H utiliza el método de refrigeración por agua a presión para aumentar la velocidad de producción y reducir el consumo de energía, lo que conlleva una mayor productividad y un menor coste de producción. Esta línea de extrusión se utiliza para fabricar tuberías corrugadas de HDPE y PP.

Diámetro externo minimo 100mm
Diámetro externo máximo 1200mm
Potencia total de instalación 890kw
Potencia normal de funcionamiento 600kw
Velocidad máxima de producción 4.5m/min
Capacidad más. de producción 1500kg/hr
Dimensión total (Largo×Ancho×Alto) 38m×8.5m×4.2m

Diseño de la Línea de Extrusión de Tubos Corrugados

Nuestra línea de extrusión de tubos corrugados se compone principalmente de extrusora, corrugadora, tanque de enfriamiento/baño refrigerante, cortadora y dispositivo de descarga (mesa basculante).

Componentes de la Línea de Extrusión de Tubos Corrugados

Características de la Línea de Extrusión

Extrusora de Tornillo Simple

Carga automática, una alarma se activará en caso de que falte material;
La tolva incorpora funciones de secado, almacenamiento, control automático de temperatura y visualización inteligente;
Los tornillos y cartuchos de extrusión han pasado por un tratamiento de endurecimiento para mejorar su resistencia al desgaste, aumentar su durabilidad y prolongar su vida útil;
El tornillo tipo blindado de alta eficiencia tiene una sección especial de mezcla que aumenta significativamente la eficiencia y el rendimiento de la plastificación;
Sistema de control PCC y control de temperatura PID que permiten que la temperatura sea controlada con una precisión de 1 ℃;
La línea de extrusión tiene un funcionamiento totalmente automático.

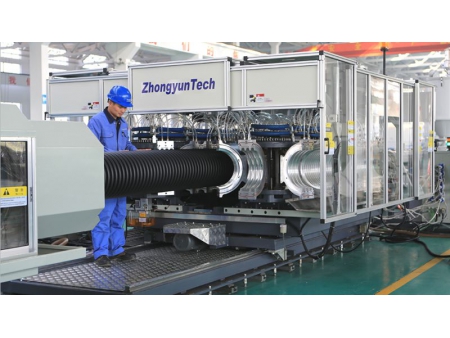

Máquina para Corrugar Tubos/Corrugadora de Tubos, Modelo ZC-1200H

El uso de bloques de moldes refrigerados por agua aumenta considerablemente la velocidad de la máquina; Velocidad máxima de hasta 4.5 m/min;
Sistema de vacío de alta eficiencia que garantiza tubos con una forma óptima;
El sistema de control de temperatura contribuye a optimizar aún más la calidad de los tubos corrugados;
El cambio de molde es rápido y sencillo, reduciendo el tiempo de inactividad.
Su funcionamiento es sincronizado con otros dispositivos, tales como extrusoras.
Los moldes son compatibles con las líneas de extrusión ZC-600H, ZC-1000H y ZC-2000H;

Sistema de Baño de Enfriamiento por Aspersión, Modelo 1200

El extremo del tanque de refrigeración está equipado con un dispositivo de tracción que garantiza un transporte del tubo corrugado sin problemas a la máquina de corte;
Equipado con un sistema de soplado para eliminar completamente el agua residual en la superficie del tubo;

Cortadora Automática (cortes libres de virutas o rebabas), Modelo 1200

Corte con cuchillas hidráulicas para garantizar un corte preciso y sin rebabas;
Mecanismo de inspección auxiliar para el posicionamiento preciso de la cuchilla de corte;

Dispositivo de Descarga de Tubos (Mesa Basculante), Modelo 1200

La altura de la mesa basculante se puede ajustar electricamente para facilitar su operación;
Equipado con sistema de pesaje automático de tubos;
