Línea de Extrusión de Aislamiento Reticulado Fabricante

Línea de Extrusión de Aislamiento Reticulado

Solicite un presupuesto

Nosotros: http://wirecable-solution.com.ar/2-1-3-crosslinked-insulation-extrusion-line.html

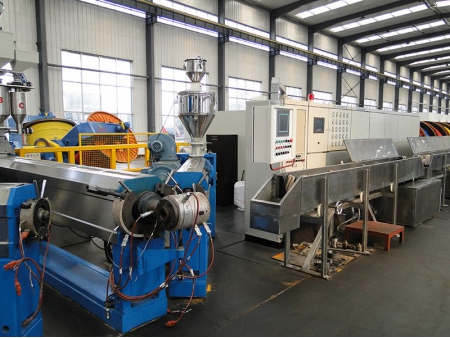

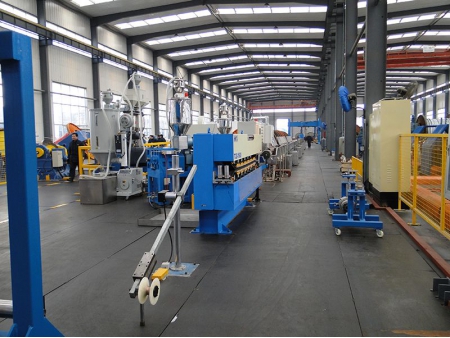

Línea de extrusión para la producción de material de cable reticulado con silano en un proceso de un solo paso

Nuestra línea de extrusión especializada permite la formación en un solo paso de aislamientos de silicohidruro para conductores de aluminio y cobre. Esta línea de extrusión es ideal para una variedad de aplicaciones de cableado eléctrico, desde cables de baja tensión de 1kV hasta conductores aéreos y cables de potencia de hasta 10kV. Además, es compatible con diversos materiales de aislamiento, como PVC, PE y XLPE.

Nuestras líneas de extrusión para aislamiento reticulado destacan por su alta productividad, lo que permite una fabricación ininterrumpida y mejora significativamente la eficiencia.

Especificaciones

Rango de tensión	1 kV para cables reticulados 1 kV para conductores aéreos 10 kV para cables reticulados 10 kV para conductores aéreos
Material del conductor	aluminio y cobre
Conductor de aluminio	conforme a las normas IEC 228
Conductor de cobre	conforme a las normas IEC 228
	libres de impurezas de polvo, aceite y doblado
Forma del conductor	redondos, sectoriales, trenzados, macizos
Sección del conductor	10 - 630 mm², cobre
Diámetro del conductor	10 - 630 mm², aluminio
Diámetro exterior del cable	4,0 - 40,0 mm
Peso máximo del cable	9,5 - 42,0 mm
Espesor del aislamiento	70 kg/m
Velocidad máxima de la línea de producción	Blindaje interno 0,4- 0,8 mm
Altura del recorrido del cable	Aislamiento: 0,8-3,5 mm
Alimentación de la extrusora	120 m/min.
Blindaje interno y cubierta de color Extrusora 65/25D	1.000 mm
Extrusora de aislamiento 120/30D	materiales del cable granulado
Cables de media tensión
Blindaje interno	Semiconductor de PE (por ejemplo, Borealis) o SIOPLAS (AEI)
Aislamiento	PE (por ejemplo, 2100TN00, 218W, 18D) Silano líquido (por ejemplo, SILIX, SILMIX316, 301) Negro de humo Masterbatch (SILIX-C401)
Cables de baja tensión
Aislamiento	PE (por ejemplo, 2100TN00, 218W, 18D) Silano líquido (por ejemplo, SILIX, SILMIX316) Negro de humo Masterbatch (SILIX-C401)
Color de cubierta	PE, PVC o SIOPLAS (AEI), u otros materiales

Detalles

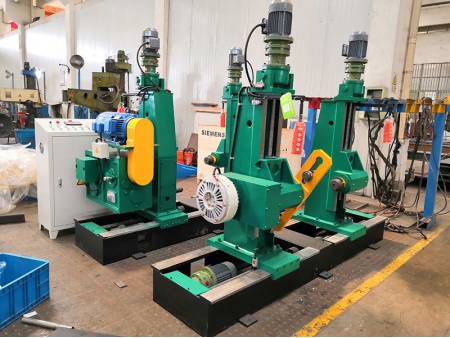

Desenrollador

Controlado por motor para elevación, apertura y movimiento, con protección de límite
Desenrollado pasivo con control mecánico de la tensión.

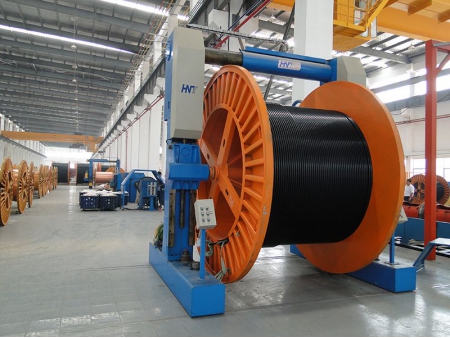

Enrollado/Bobinado

Sujeción motorizada de cables con mecanismos de protección tanto mecánicos como eléctricos
Facilidad para cargar y descargar bobinas de cable
Sincronización con la máquina principal para mantener una tensión continua durante la operación y detenerse de manera controlada tras el apagado de la máquina.

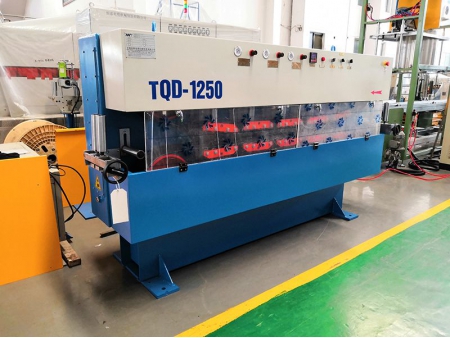

Unidad de Arrastre Tipo Oruga

El sistema de sujeción neumático y la tensión automática de la correa de tracción garantizan un funcionamiento silencioso y una elevada eficiencia energética.
La sincronización de la velocidad de tracción con la del extrusor asegura un rendimiento fiable y estable.
Las vías de seguridad cuentan con una capa de malla reforzada y son impulsadas por un motor de corriente alterna, a través de un sistema de engranajes cónicos helicoidales con caja de cambios de cuatro velocidades.

Contador

Contador electrónico sin contacto para mediciones precisas y fiables
Contador de metros mecánico incluido

Sistema de control

Control PLC Siemens, para garantizarfuncionamiento fiable y eficiente

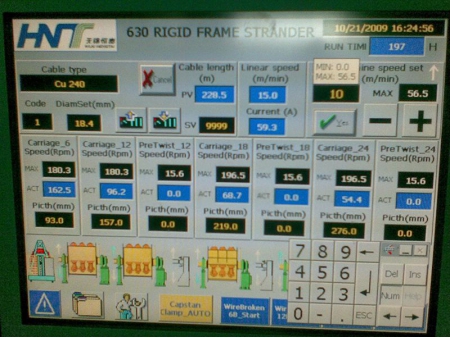

Todos los parámetros técnicos pueden ajustarse a través de la interfaz de pantalla táctil, con función de almacenamiento de parámetros del proceso de producción.
