Características
● Está forjado con acero aleado especial de alta intensidad y alta dureza, y luego es tratado con calor;
● Se puede unir a cadenas y eslingas G80 que cumplen con la norma EN818-2;
● Cada pieza de trabajo debe pasar la prueba a 2,5 veces el límite de carga de trabajo;
● Debemos realizar una muestra y 20000 veces de pruebas de fatiga;
● Debemos realizar pruebas de muestreo y roturas estrictas para cada lote de productos;
● Debemos realizar el 100% de detección de defectos de polvo magnética;
● El 100% de la clavija se debe probar con el fin de garantizar que tengan la misma dureza;
● Tratamiento de superficie: polvo plastificado
● Código de color: rojo RAL3020/amarillo RAL1003.
● La carga máxima es 4 veces el límite de carga de funcionamiento.
● Podemos ofrecer productos de acero inoxidable.

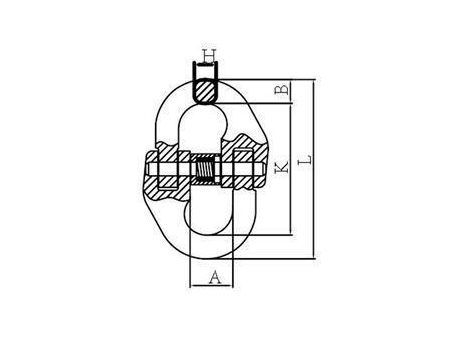

Parámetros (Unidad: mm)
| Código del artículo | Peso (kg) | Límite de carga de funcionamiento (t) | Carga de ruptura (t) | A±1.5 | B±1 | L±2.5 | K±2 | H±1 |
| 8-SLR074-06 | 0.08 | 1.12 | 4.48 | 15 | 7.5 | 58 | 42 | 7 |
| 8-SLR074-7 | 0.145 | 1.5 | 6 | 19 | 8.5 | 71.8 | 54.8 | 8.5 |
| 8-SLR074-7/8 | 0.146 | 2 | 8 | 18 | 9.5 | 79.5 | 60.5 | 8.5 |
| 8-SLR074-8 | 0.16 | 2 | 8 | 19.5 | 9.5 | 79.5 | 60.5 | 8.5 |
| 8-SLR074-10 | 0.30 | 3.15 | 12.6 | 25 | 12 | 90.5 | 68 | 11.5 |
| 8-SLR074-13 | 0.65 | 5.3 | 21.2 | 29 | 15 | 117 | 87 | 15 |
| 8-SLR074-16 | 1.15 | 8 | 32 | 34.5 | 19.8 | 148 | 108.4 | 19.8 |
| 8-SLR074-18 | 1.84 | 10 | 40 | 38 | 21 | 154 | 112 | 21 |
| 8-SLR074-20 | 2.1 | 12.5 | 50 | 41 | 24 | 169.5 | 121.5 | 24 |
| 8-SLR074-22 | 2.87 | 15 | 60 | 48 | 26 | 193.5 | 141.5 | 26 |
| 8-SLR074-26 | 4.5 | 21.2 | 84.8 | 57.5 | 31 | 220 | 158 | 30 |
| 8-SLR074-32 | 8.21 | 31.5 | 126 | 67 | 38 | 281 | 205 | 37 |

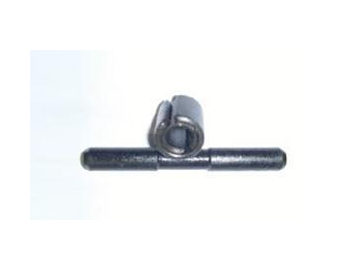

MANGA Y CLAVIJA DE CARGA TIPO A SP-SLR074 - (MANGA ÚNICA)
Parámetros (Unidad: mm)
| | Código del artículo | Tamaño | Código del artículo | Tamaño |
| SP-SLR074-6 | 6-8 | SP-SLR074-18 | 18-8 |
| SP-SLR074-7/8 | 7/8-8 | SP-SLR074-20 | 20-8 |
| SP-SLR074-10 | 10-8 | SP-SLR074-22 | 22-8 |
| SP-SLR074-13 | 13-8 | SP-SLR074-26 | 26-8 |
| SP-SLR074-16 | 16-8 | SP-SLR074-32 | 32-8 |

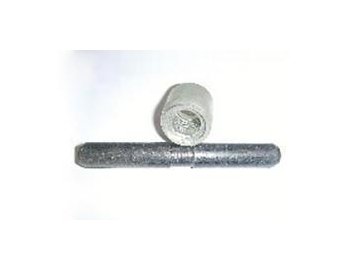

SP-SLR074 -TYPE B -SLEEVE AND LOAD PIN (DOUBLE SLEEVE)
Parámetros (Unidad: mm)
| | Código del artículo | Tamaño | Código del artículo | Tamaño |
| SP-SLR074-6 | 6-8 | SP-SLR074-18 | 18-8 |
| SP-SLR074-7/8 | 7/8-8 | SP-SLR074-20 | 20-8 |
| SP-SLR074-10 | 10-8 | SP-SLR074-22 | 22-8 |
| SP-SLR074-13 | 13-8 | SP-SLR074-26 | 26-8 |
| SP-SLR074-16 | 16-8 | SP-SLR074-32 | 32-8 |
