Plegadora hidráulica para chapa metálica, WF67Y Fabricante

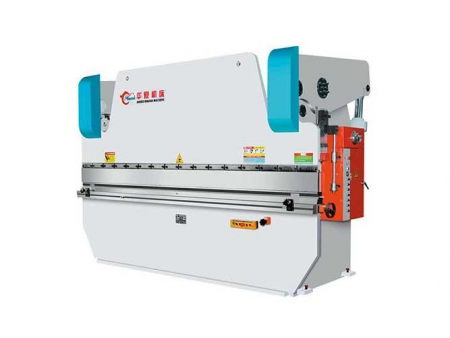

Plegadora hidráulica para chapa metálica, WF67Y

Solicite un presupuesto

Nosotros: http://hxmachinetools.com/1-4-metal-bending-hydraulic-press-brake.html

La estructura del tope posterior de la Plegadora hidráulica para chapa metálica, serie WF67Y, utiliza una placa rectificada. Gracias a esta estructura, la máquina posee una gran exactitud de regulación y se puede manipular fácilmente.

63T/2500
125T/3200
200T/4000
600T/8000

Este producto se ha descontinuado y eliminado de nuestros almacenes.

Características

La estructura de la plegadora ha sido diseñada utilizando el método de análisis de elementos finitos y está fabricada con placa de acero soldada.
La prensa es estable y confiable gracias a que es sometida a un proceso de estabilizado por vibraciones para aliviar las tensiones internas de sus componentes.
Ambos extremos del mecanismo de sincronización utilizan un rodamiento central de gran exactitud; además, tienen un mecanismo de ajuste excéntrico.
Utiliza un mecanismo PATRIX para compensar las deformaciones generadas por la mesa de trabajo y el cabezal, durante el funcionamiento de la plegadora; lo que mejora la exactitud del doblez.
El reductor acciona bloques mecánicos dentro del cilindro para ajustar el ángulo de plegado y su valor es mostrado en la unidad de contabilización de la carrera.
Cuenta con un botón de ajuste entre la mesa de trabajo y el panel, el cual facilita la modificación del ángulo de plegado.
Hay una válvula de control remoto en el costado derecho de la columna, que permite ajustar la presión del sistema principal.
Bomba de aceite manual instalada en el interior del bastidor.

Especificaciones

Modelo	63T/2500	125T/3200	200T/4000	600T/8000
Fuerza nominal (kN)	630	1250	2000	6000
Largo de la base del portamatriz (mm)	2500	3200	4000	8000
Ancho de la base del portamatriz (mm)	160	180	220	400
Distancia entre columnas (mm)	1900	2600	3100	6200
Profundidad de la garganta (mm)	250	320	350	500
Carrera del cabezal (mm)	120	120	250	300
Altura para montaje de la matriz (mm)	345	380	500	630
Ajuste de carrera del cabezal (mm)	100	100	180	250
Tamaño del cilindro (mm)	Φ140	Φ190	Φ240	Φ400
Potencia del motor principal (kW)	25.5	7.5	11	45
Longitud (mm)	2600	3200	4000	8400
Anchura (mm)	1500	1750	2150	3300
Altura (mm)	2200	2520	2950	5600

Dispositivos opcionales

Punzón tipo «cuello de cisne»
Bomba de lubricación manual
Base del portamatriz con sistema Villa Crowning mecánico
Tope posterior tipo guía lineal
