Cáncamo de elevación de brida de servicio pesado

Solicite un presupuesto

Sitio web: http://loadlifting-ar.com/1-13-heavy-duty-flange-lifting-point.html

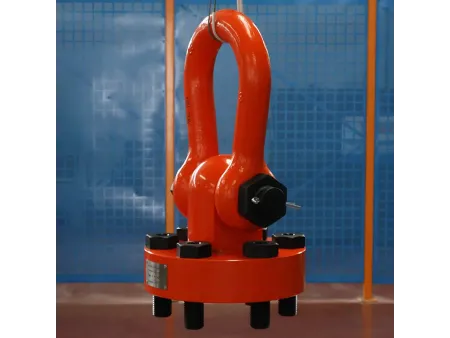

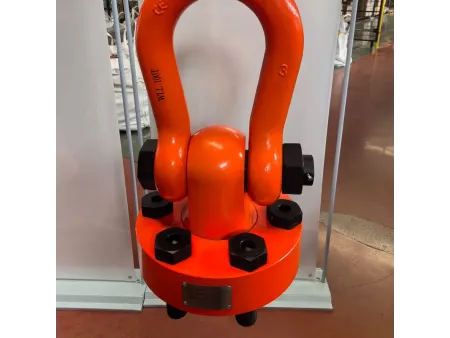

Cáncamo de elevación BLT098

Límite de carga de trabajo 85-250t

Rotación 360 grados

Pivote 180 grados

Material: Acero aleado al cromo-molibdeno de alta resistencia
Tipo de fijación: Atornillable
Ángulo de rotación: 360°
Ángulo de pivote: 180°
Tratamiento superficial (anillos): Recubrimiento en polvo
Tratamiento superficial (pernos): Acabado de óxido negro
Rango de temperatura de trabajo: -40°C a 200°C
Tamaño de la rosca: M48
Grado del perno: 10.9
Rosca personalizada: Métrica/UNC/UNF/rosca de tubo/alargada/acortada
Gira bajo carga: No
Muelle de sujeción para la barra de suspensión: No
Carga máxima de trabajo: 85T-250T
Factor de seguridad: 4:1
Norma: DIN EN 1677-1
Protección contra explosiones: No
Color RAL: Personalizable
Etiqueta de identificación disponible: No

Inspección y normas

Pasó la inspección del calibre de tapón de 6g, adecuado para orificios roscados de precisión
Se sometió a pruebas de fatiga de carga 1.5x (20,000 ciclos) y pruebas de carga nominal 2.5x para resistencia y durabilidad
La inspección 100% magnética de partículas garantiza que el producto esté libre de grietas
Cumple con las normas de fabricación EN1677-1; Informes de pruebas certificados disponibles a pedido

Diseñado para levantar y transportar equipos y piezas de trabajo de alta resistencia, el cáncamo de elevación de brida de alta resistencia o servicio pesado soporta un impresionante límite de carga de trabajo de 85 a 250t. Con capacidades de rotación de 360° y pivote de 180°, garantiza un manejo seguro y preciso en entornos industriales exigentes.

Características principales

Diseñado para levantar y transportar equipos y piezas de trabajo de alta resistencia
Admite una rotación de 360° y un pivote de 180° para un manejo seguro y versátil
Cuenta con un diseño de perno hexagonal externo para una instalación fácil y eficiente
Disponible en tamaño de rosca M48 con un límite de carga de trabajo de 85 a 250 t, probado en el ángulo más desventajoso (90°)
Construido con acero de aleación de cromo-molibdeno de alta resistencia, templado y revenido para mejorar la durabilidad y la resistencia
Recubierto con resina epoxi, polvo electrostático (anillo) y tratamiento de óxido negro (perno) para resistencia a la corrosión y vida útil prolongada
Cada componente de carga está estampado con un número de lote de producción para facilitar la trazabilidad
Diseñado con un factor de seguridad 4:1 y probado con inspección 100% no destructiva

Especificaciones

No. de item	Límite de carga de trabajo (t)	Rosca M	Dimensiones (mm)										Par (Nm)	Peso (kg)
No. de item	Límite de carga de trabajo (t)	Rosca M	A	B	C	D	E	F	G	H	K	N	Par (Nm)	Peso (kg)
BLT098-85T	85	6-M48×5.0	398	75	600.0	190	100	326.0	274.0	310	71	82	350-800	200
BLT098-100T	100	6-M48×5.0	398	75	600.0	190	100	326.0	274.0	310	71	82	350-800	200
BLT098-120T	120	6-M48×5.0	570	89	688.5	234	120	391.5	297.0	445	75	95	350-800	414
BLT098-150T	150	10-M42×4.5	570	102	729.0	275	120	417.0	312.0	420	63	108	350-800	487
BLT098-200T	200	10-M48×5.0	650	120	891.0	290	130	474.0	417.0	500	71	130	350-800	729
BLT098-250T	250	10-M48×5.0	730	140	1053.0	305	150	567.5	485.5	580	72	150	350-800	1031

* Factor de seguridad de 4:1;
* La longitud y la rosca de los pernos se pueden hacer de acuerdo con los requisitos;
