Acoplamiento Flexible, de Acero Inoxidable Modelo 96MP
para Sistemas de Presión Media

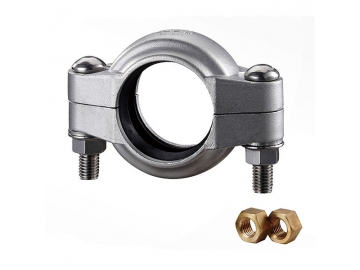

El acoplamiento flexible de acero inoxidable modelo 96MP ha sido diseñado para sistemas de ósmosis inversa de presión media. Para la fabricación de este tipo de productos utilizamos materiales de acero inoxidable de alta calidad para satisfacer los requerimientos de entornos corrosivos. La carcasa, los pernos y las tuercas están hechos de acero inoxidable 304 o 316L, en conformidad con las normas AMERICAN ASTM.
- Tamaño: 3/4"to 12" (DN20 to DN300)
- Presión de trabajo nominal: 600 psi (42 bar)
- Adecuados solo para tubos con extremos acanalados SCH 40

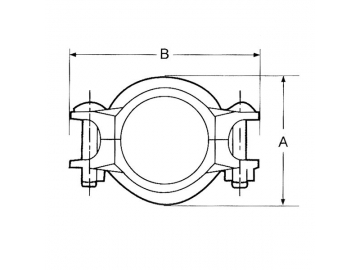

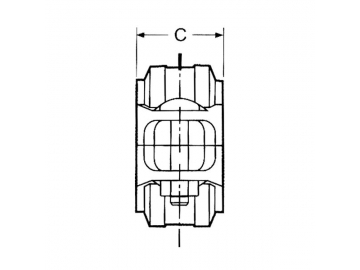

Tamaño | Diámetro | Presión de Trabajo | Separación al Extremo | Dimensiones | ||
Nominal | Externo | Nominal | del Tubo | A | B | C |
mm in | mm in | psi bar | mm in | mm in | mm in | mm in |
20 0.75 | 26.70 1.050 | 600 41.34 | 0-1.6 0-0.06 | 48 1.890 | 85 3.346 | 42 1.654 |
25 | 32.00 1.260 | 600 41.34 | 0-1.6 0-0.06 | 52 2.047 | 92 3.622 | 42 1.654 |
25 1 | 33.40 1.315 | 600 41.34 | 0-1.6 0-0.06 | 54 2.126 | 94 3.701 | 42 1.654 |
32 | 38.00 1.496 | 600 41.34 | 0-1.6 0-0.06 | 61 2.401 | 101 3.976 | 44 1.732 |
32 1.25 | 42.20 1.660 | 600 41.34 | 0-1.6 0-0.06 | 63 2.480 | 103 4.055 | 44 1.732 |
40 1.5 | 48.30 1.900 | 600 41.34 | 0-1.6 0-0.06 | 70 2.756 | 112 4.409 | 44 1.732 |
50 | 57.00 2.244 | 600 41.34 | 0-1.6 0-0.06 | 80 3.149 | 121 4.764 | 44 1.732 |
50 2 | 60.30 2.375 | 600 41.34 | 0-1.6 0-0.06 | 82 3.228 | 124 4.882 | 44 1.732 |
65 2.5 | 73.00 2.875 | 600 41.34 | 0-1.6 0-0.06 | 96 3.780 | 148 5.827 | 44 1.732 |
65 | 76.10 3.000 | 600 41.34 | 0-1.6 0-0.06 | 100 3.937 | 152 5.984 | 44 1.732 |
80 3 | 88.90 3.500 | 600 41.34 | 0-1.6 0-0.06 | 113 4.449 | 166 6.535 | 44 1.732 |
100 | 108.00 4.2501 | 600 41.34 | 0-3.2 0-0.13 | 134 5.276 | 187 7.362 | 48 1.890 |
100 4 | 114.30 4.500 | 600 41.34 | 0-3.2 0-0.13 | 140 5.512 | 193 7.598 | 48 1.890 |
125 | 133.00 5.250 | 600 41.34 | 0-3.2 0-0.13 | 160 6.299 | 215 8.465 | 50 1.969 |
125 5 | 141.30 5.563 | 600 41.34 | 0-3.2 0-0.13 | 167 6.575 | 222 8.740 | 50 1.969 |
150 | 159.00 6.259 | 600 41.34 | 0-3.2 0-0.13 | 186 7.323 | 242 9.528 | 56 2.205 |
150 6 | 168.30 6.625 | 600 41.34 | 0-3.2 0-0.13 | 196 7.717 | 252 9.921 | 56 2.205 |
200 8 | 219.10 8.625 | 600 41.34 | 0-3.2 0-0.13 | 255 10.039 | 319 12.559 | 60 2.362 |
250 10 | 273.00 10.75 | 1200 82.68 | 0-3.2 0-0.13 | 342 13.465 | 400 15.748 | 65 2.559 |
300 12 | 323.90 12.75 | 1200 82.68 | 0-3.2 0-0.13 | 397 15.630 | 478 18.819 | 65 2.559 |
Materiales opcionales para la carcasa:
- Grado CF8 en conformidad con ASTM A351 o A743
- Tipo 316 a ASTM A743 CF8M
- Tipo 316L a ASTM A743 CF3M
- CE8M a ASTM A890 Grado 2A
- Acero inoxidable austenítico 904L (CN2MCuN) a A351
- Duplex 2205 (CD3MN) a ASTM A890 Grado 4A
- Super duplex 2507(CE3MN) a ASTM A890 Grado 5A
- Acero inoxidable austenítico 254SMO (CK3MCuN) a A743
Juntas de Caucho
Estas juntan son de tipo C, están hechas de EPDM. El rango de temperatura de funcionamiento es de -50~150°C. Son adecuadas para aplicaciones con agua fría, agua caliente, ácido diluido, aire libre de aceite y una variedad de productos químicos. No se recomienda utilizarlas en aplicaciones petroleras.
Tuercas & Pernos
- Pernos y tuercas de acero inoxidable 304 en conformidad con la norma ASTM F-593
- Pernos y tuercas de acero inoxidable 316 en conformidad con la norma ASTM F-593
- Pernos de acero inoxidable 316 en conformidad con la norma ASTM A193 B-8M, tuercas de bronce al silicio de alta resistencia en conformidad con la norma ASTM B98 C65100
