Secador por pulverización centrífugo
El secador por atomización centrífugo de alta velocidad ofrece un secado altamente eficiente y efectivo. El 95/98% de la humedad puede evaporarse casi instantáneamente durante la etapa de flujo de aire caliente. Es ideal para el secado de materiales sensibles al calor.
Description
El secado por atomización es la tecnología con más utilización en el proceso de perfilado de líquidos y la industria de secado. La tecnología de secado es ideal para producir polvo sólido o productos de partículas de materiales líquidos, tales como soluciones, emulsiones, suspensiones y pastas inyectables.
Por esta razón, debido a que el tamaño de la partícula y la distribución de los productos finales, los contenidos de agua residual, la densidad de volumen y la forma de la partícula deben ajustarse a los estándares precisos, el secado por atomización es la tecnología más buscada.
ParámetrosEspecificaciones y parámetros de los ítems | LPG | |||||
5 | 25 | 50 | 100 | 150 | 200-2000 | |
Temperatura de entrada /℃ | 140-350 (controlada automáticamente) | |||||
Temperatura de salida /℃ | ~80-90 | |||||
Capacidad de secado máxima | 5 | 25 | 50 | 100 | 150 | 200-2000 |
Modo de transmisión de boquilla centrífuga | Transmisión de aire comprimido | Transmisión mecánica | ||||
Velocidad rotativa /rpm | 25000 | 18000 | 18000 | 18000 | 15000 | 8000-15000 |
Diámetro de disco de atomización /mm | 50 | 100 | 120 | 140 | 150 | 180-340 |
Suministro de calor | Calentador eléctrico | Calentador eléctrico y calentador de vapor | Calentador eléctrico, calentador de vapor, aceite de transferencia de calor | Otros | ||
Energía eléctrica máxima /kw | 9 | 36 | 63 | 81 | 99 | |
Dimensiones /m | 1.8×0.93 | 3×2.7 | 3.7×3.2 | 4.6×4.2 | 5.5×4.5 | Depende de las condiciones reales |
×2.2 | ×4.26 | ×5.1 | ×6 | ×7 | ||
Tasa de recolección de polvo seco % | ≥95 | ≥95 | ≥95 | ≥95 | ≥95 | ≥95 |
Nota: En cuanto a la capacidad de secado, propiedad del material, temperatura de entrada y salida, refiérase al siguiente diagrama. |
Modelo | A | B | C | D | E1 | E2 | F | G | H | I |
LPG-25 | 1290 | 3410 | 4260 | 1800 | 1200 | 1200 | 1000 | 1700 | 1300 | 1550 |
LPG-50 | 1730 | 4245 | 5100 | 2133 | 1640 | 1640 | 1250 | 1750 | 1800 | 1600 |
LPG-100 | 2500 | 5300 | 6000 | 2560 | 2100 | 2100 | 1750 | 1930 | 2600 | 1780 |
LPG-150 | 2800 | 6000 | 7000 | 2860 | 2180 | 2180 | 1970 | 2080 | 3050 | 1960 |
LPG-200 | 2800 | 6600 | 7300 | 3200 | 2300 | 2300 | 2210 | 2250 | 3050 | 2100 |
LPG-300 | 2800 | 8000 | 8700 | 3700 | 2800 | 2800 | 2520 | 2400 | 3050 |

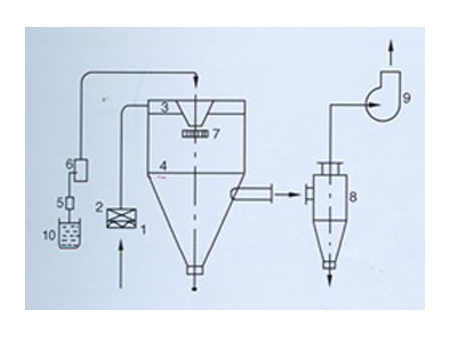

1. Filtro de aire
2. Calentador
3. Distribuidor de aire caliente
4. Gabinete de secado
5. Filtro
6. Bomba
7. Boquilla
8. Separador de ciclón
9. Ventilador
10. Tanque de material líquido
Principios
Luego de haber filtrado y calentado el aire, éste ingresa en el distribuidor de aire en la parte superior del secador. El aire caliente entra en la sala de secado uniformemente. Pasando por el secador centrífugo de alta velocidad en la parte superior de la torre, el material líquido rotará y se atomizará en gotas de niebla muy finas. Durante un tiempo muy corto de contacto con el aire caliente, los materiales pueden secarse hasta convertirse en los productos finales. Los productos finales se descargan de manera continua desde la parte inferior de la torre de secado y de los separadores de ciclones. El gas residual se descarga desde el soplador.
Características
1. La velocidad de secado es alta cuando el material líquido se atomiza y el área de la superficie del material aumenta enormemente. En el flujo de aire caliente, 95-98% del agua se evapora en un momento. El plazo para completar el secado es de unos pocos segundos. Esto resulta ideal para secar materiales que son sensibles al calor.
2. Sus productos finales poseen buena uniformidad, capacidad de flujo y solubilidad. Los productos finales también tienen alta pureza y excelente calidad.
3. Los procedimientos de producción, la operación y el control son muy simples. El líquido con contenidos de humedad de 40-60% (para materiales especiales, el contenido puede ser de hasta 90%) puede secarse y convertirse en productos de polvo o partícula uno a la vez. Luego del proceso de secado, no hay necesidad de aplastamiento y clasificación, para reducir los procesos de operación en la producción y aumentar la pureza del producto. Los diámetros de partículas del producto, la soltura y los contenidos de agua se pueden ajustar por medio de un cambio en las condiciones de operación dentro de un cierto rango. Es muy conveniente llevar a cabo el control y la administración.
Atención a las órdenes
1. Nombre y propiedades del líquido: contenidos sólidos (o contenidos de agua), viscosidad, tensión de superficie y valor PH.
2. Densidad de polvo seco, contenidos de agua residual permitidos, tamaño de la partícula y temperatura máxima permitida.
3. Salida, tiempo de turno diario.
4. La energía que puede suministrarse: presión de vapor, electricidad, combustible de carbón, aceite y gas natural.
5. Requerimiento de control: si deben o no las temperaturas de entrada y salida controlarse.
6. Requerimientos de recolección de polvo: tanto si es necesario utilizar filtros de tela y el requerimiento del ambiente del gas de descarga.
7. Otros requerimientos especiales.
