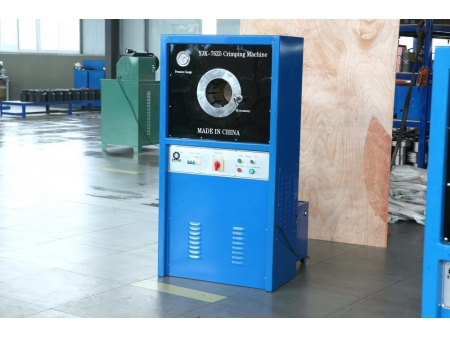

Prensa abrochadora de mangueras hidráulicas, automática YONG-FENG F76H
Aplicaciones

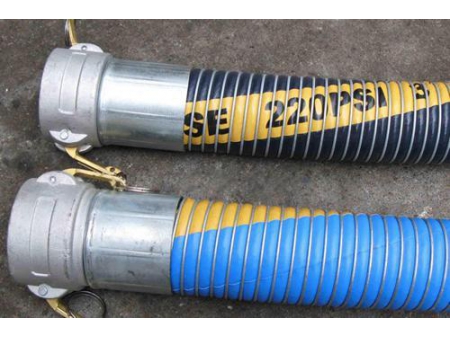

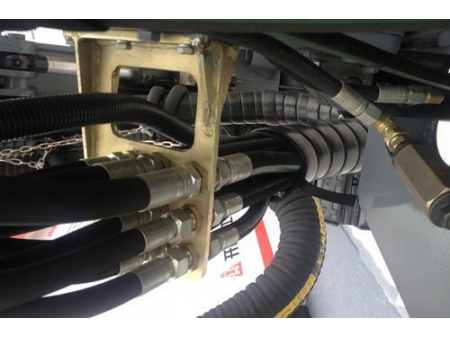

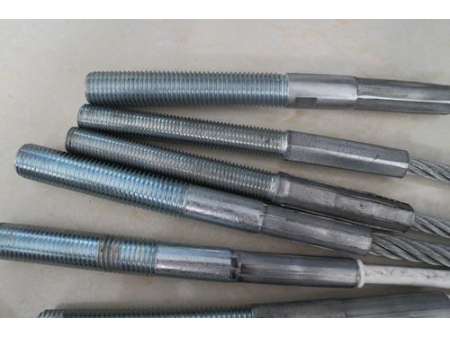

La Prensa abrochadora de mangueras hidráulicas, automática YONG-FENG F76H tiene una fuerza de crimpado de 5300 KN, un diámetro de abertura de 142 mm, 12 sets de terrajas estándar y un rango de crimpado de 6 a 95 mm. Estas máquinas se usan en el crimpado de tuberías para combustibles, mangueras industriales, mangueras para acondicionadores de aire, mangueras de frenos de aire, y mangueras para baños.
Diámetro interno máximo
Mangueras industriales: 3"
Mangueras con 2 alambres trenzados: 3"
Mangueras con 4 alambres en espiral: 3"
Mangueras con 6 alambres en espiral: 2½"
Material del cabezal de crimpado | ACERO FORJADO |
Rango de crimpado | 6-95mm |
Tamaño de la manguera | 3", 4SN |
Diámetro de paso | 142mm |
Diámetro de abertura | 142mm |
Abertura | 35mm |

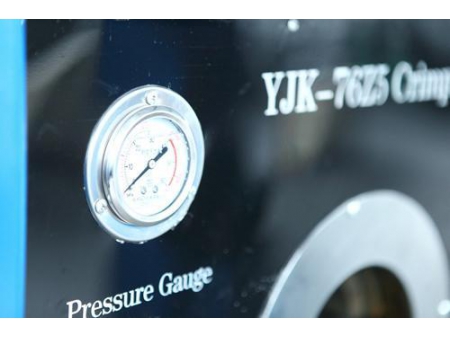

Presión del sistema | 31,5Mpa |
Fuerza de crimpado | 5300kN |
Potencia | 3kw/4kw |
Voltaje estándar | Individualizable |
Control | Completamente automático |
Terrajas estándar | 12 sets |
Peso | 560kg |
Dimensiones (L x W x H) | 750*750*1450mm |
Especificaciones de las terrajas
No. | Φ6 | Φ8 | Φ10 | Φ13 | Φ16 | Φ19 | Φ25 | Φ32 | Φ38 | Φ51 | Φ64 | Φ76 |
Rango de crimpado | 15-25 | 18-28 | 20-30 | 23-33 | 26-36 | 29-39 | 37-47 | 46-56 | 51-61 | 63-73 | 70-80 | 85-95 |
Longitud | 45 | 45 | 45 | 50 | 65 | 65 | 80 | 80 | 80 | 80 | 80 | 80 |
Detalles

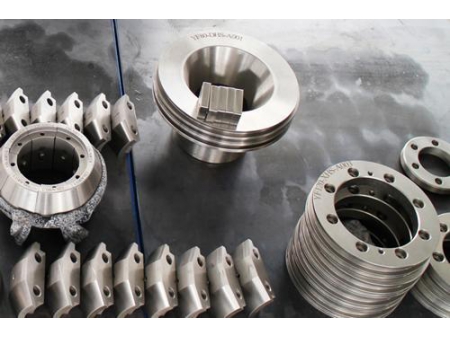

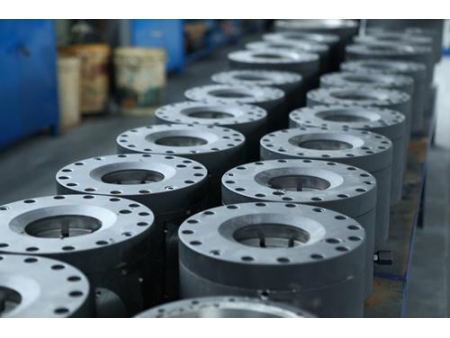

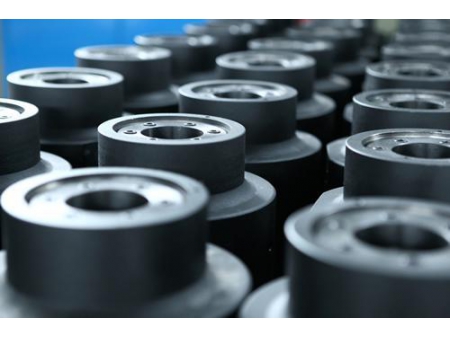

La tapa del cilindro, el tanque de aceite y el pistón están hechos de cromo 40, un material con alta resistencia a la presión y gran capacidad de transmisión. Este material prolonga la vida útil de los componentes.

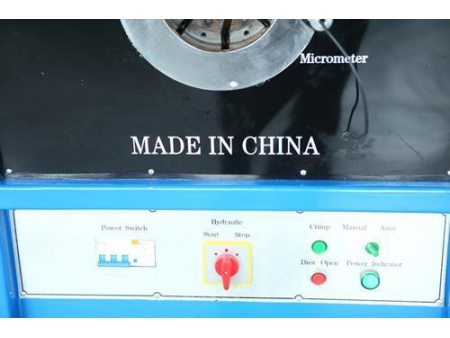

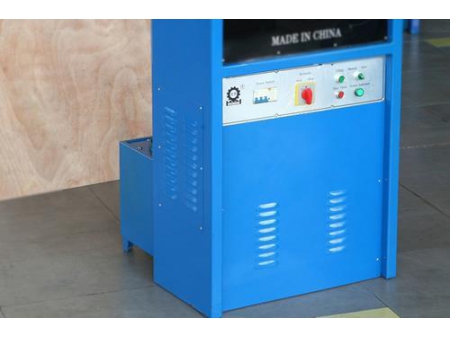

Por su diseño ergonómico, la máquina puede trabajar sobre el suelo. Por ello, no necesita de una mesa especial, y se maneja de forma fácil y cómoda. El panel de control integrado facilita el crimpado de mangueras hidráulicas de mayor diámetro.

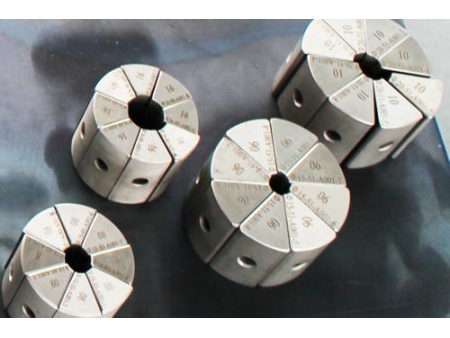

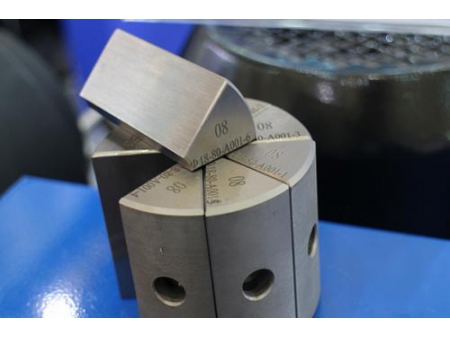

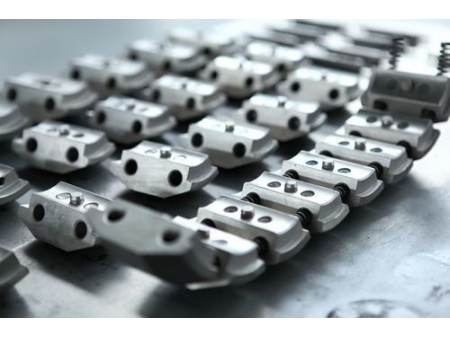

El material de las terrajas es acero cromado 12. Están conectadas con imanes, lo que facilita su ensamble y desarmado. Además, las ubica de manera automática, por lo que el crimpado es más parejo.
Yongfeng utiliza un sistema hidráulico patentado con un tanque de aceite hidráulico grande, que asegura una alta tasa de recuperación del aceite circulante y una buena disipación del calor. El regreso rápido del aceite al tanque permite que el crimpado sea eficiente, con una presión estable y adecuado para la producción en masa de conectores para mangueras hidráulicas.
