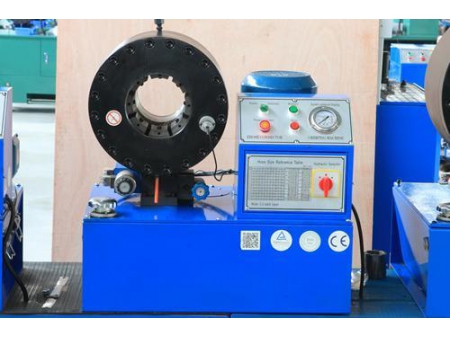

Prensa abrochadora de mangueras hidráulicas, mando digital YONG-FENG F76
Aplicaciones

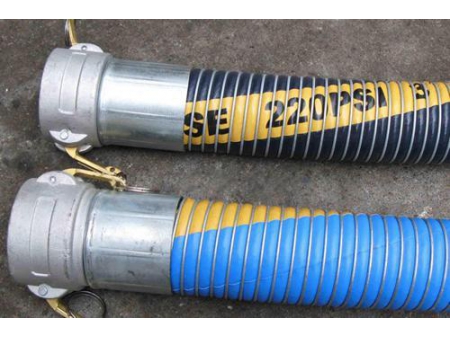

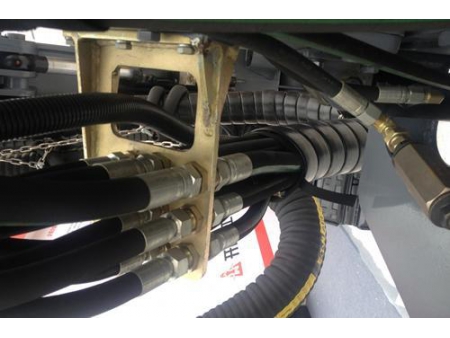

La crimpadora para mangueras hidráulicas YONG-FENG F76 tiene un rango de crimpado de 6 a 95 mm y una fuerza de 5300 KN. Cuenta con 12 sets de terrajas estándar. Este modelo se utiliza en tuberías de combustible de alta presión y mangueras industriales, para agua y para usos médicos.
Diámetro interno máximo
Mangueras industriales: 3"
Mangueras con 2 alambres trenzados: 3"
Mangueras con 4 alambres en espiral: 3"
Mangueras con 6 alambres en espiral: 2½"
| Material del cabezal de crimpado | FORGE STEEL |
| Rango de crimpado | 6-95mm |
| Tamaño de la manguera | 3", 4SN |
| Diámetro de paso | 142mm |
| Diámetro de abertura | 142mm |
| Abertura | 35mm |
| Presión del sistema | 31,5Mpa |
| Fuerza de crimpado | 5300kN |
| Potencia | 3kw/4kw |
| Voltaje estándar | Individualizable |
| Control | Completamente automático |
| Terrajas estándar | 12 sets |
| Peso | 480kg |
| Dimensiones (L x W x H) | 700*500*800mm |
Especificaciones de las terrajas
| No. | Φ6 | Φ8 | Φ10 | Φ13 | Φ16 | Φ19 | Φ25 | Φ32 | Φ38 | Φ51 | Φ64 | Φ76 |
| Rango de crimpado | 15-25 | 18-28 | 20-30 | 23-33 | 26-36 | 29-39 | 37-47 | 46-56 | 51-61 | 63-73 | 70-80 | 85-95 |
| Longitud | 45 | 45 | 45 | 50 | 65 | 65 | 80 | 80 | 80 | 80 | 80 | 80 |
Detalles

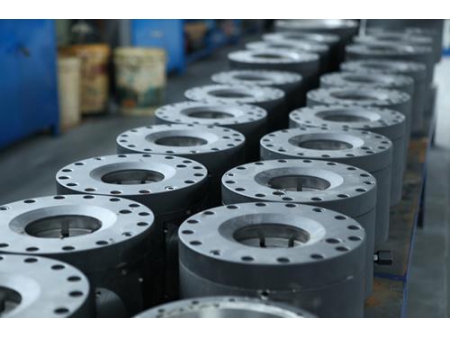

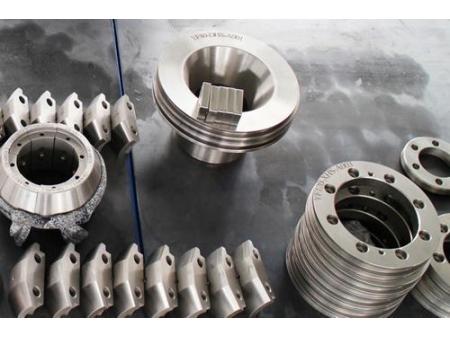

El material de la tapa de cilindro, del tanque de aceite y del pistón es cromo 40, que les otorga a esas partes una larga vida útil.

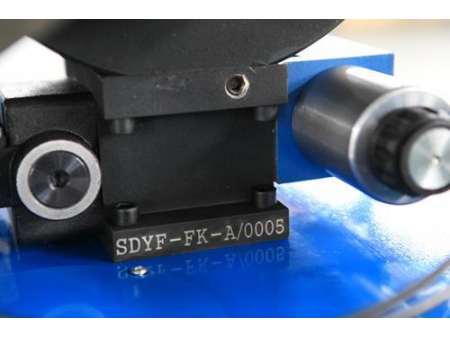

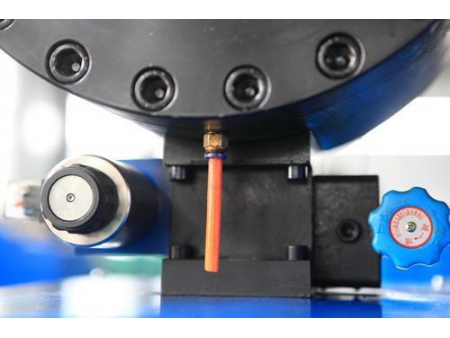

La conexión de las válvulas al bloque es sin tuberías, por lo que la conducción hidráulica es hermética, durable, no se recalienta y conduce la presión en forma estable. Estas características mejoran el rendimiento de la máquina.

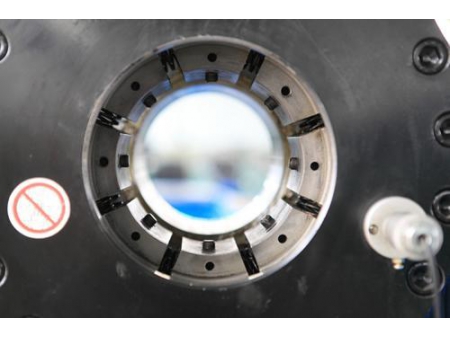

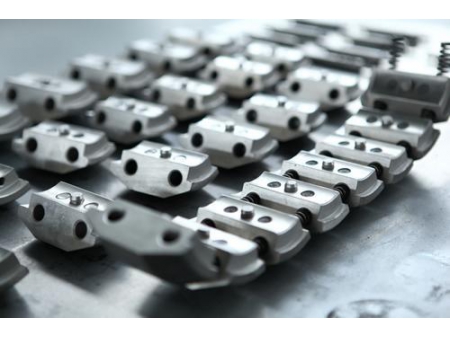

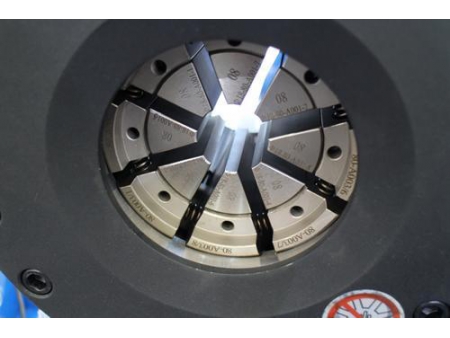

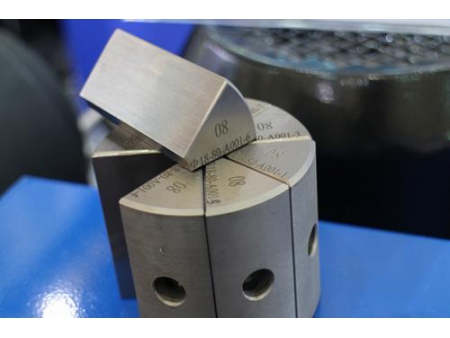

Las terrajas poseen imanes que conectan las partes entre sí. Este mecanismo facilita el ensamblaje y desarmado de las piezas y hace que se ubiquen automáticamente, por lo que el crimpado es más parejo.
