Máquina de recorte, aplanado, corte de extremos y redondeado
Máquina de recorte de soldadura, aplanado/cepillado (planisher) de costura de soldadura, corte de extremos y redondeado para la maipulación de aros de acero después de la operación de soldadura a tope

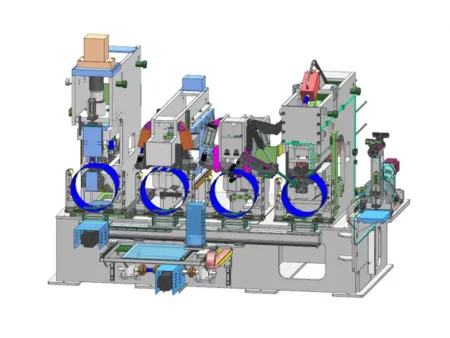

Este equipo (recorte, aplanado o cepillado/planishing, corte de extremos y redondeado) especializado está diseñado para procesar aros de auto de acero después de la etapa de soldadura a tope, asegurando un acabado de alta calidad. La máquina integra múltiples funciones en un solo sistema, incluyendo recortadora de soldadura que elimina el exceso de material en la junta para un acabado uniforme, removedor de escoria de soldadura que garantiza superficies limpias y preparadas para las siguientes etapas de producción, aplanador/cepillador de cordón de soldadura que mejora la suavidad y consistencia del cordón, y corte final que realiza ajustes de longitud con precisión.
Además, incorpora un sistema automatizado de carga y descarga que optimiza el flujo de trabajo y reduce la intervención manual. Esto asegura un manejo eficiente de los aros soldados y contribuye a garantizar la calidad y consistencia en la producción de aros de auto de acero.
- Recortadora de soldadura: Elimina la escoria de las superficies internas y externas de la unión soldada, creando una superficie lisa y uniforme
- Removedor de escoria de soldadura: Limpia la escoria residual y los desechos del proceso de soldadura, evitando la acumulación y mejorando la calidad de la soldadura
- Aplanador/Cepillador de cordón de soldadura: Aplana/cepilla y refuerza el cordón de soldadura para mayor durabilidad de la soldadura
- Recortadora lateral (corte final): Corta el exceso de material de ambos extremos de la unión soldada, refinando la el aro según especificaciones precisas
- Sistema automatizado de carga/descarga: Integra las operaciones de los cuatro componentes, lo que permite una automatización perfecta para aumentar la eficiencia de la producción de llantas
- Recorte
- Aplanado/cepillado (planishing)
- Corte de extremos
- Redondeo
| Modelos de máquinas | Recortadora de soldadura | BZJ-400B | BZJ-500B | BZJ-800B |
| Removedor de escoria de soldadura | QZJ-400B | QZJ-500B | QZJ-800B | |
| Aplanadora/cepilladora de cordones de soldadura | GYJ-400B | GYJ-500B | GYJ-800B | |
| Recortadora lateral (corte final) | DQJ-400B | DQJ-500B | DQJ-800B | |
| Fuente de alimentación | AC 380V/trifásica/50HZ | AC 380V/trifásica/50HZ | AC 380V/trifásica/50HZ | |
| Potencia nominal | 50KW | 66KW | 78KW | |
| Espesor del aro | ≤5mm | ≤8mm | ≤10mm | |
| Ancho del aro | 200-400mm | 220-500mm | 240-800mm | |
| Diámetro del aro | 350-480mm | 420-580mm | 475-1000mm | |
| Fuerza de apriete máx. (aplanado/cepillado) | 60KN | 90KN | 120KN | |
| Fuerza máx. de aplanado/cepillado | 60KN | 90KN | 120KN | |
| Fuerza de corte máx. (corte de extremos) | 280KN | 400KN | 530KN | |
| Diámetro del cilindro de corte | 125mm | 200mm | 220mm | |
| Potencia del servomotor (carga automática) | 13.2kW | 22.5kW | 22.5kW | |
- El sistema automatizado de carga y descarga está accionado por tres servomotores de alta potencia, que ofrecen una rápida velocidad operativa y un gran rendimiento.
- Los cuatro componentes principales comparten una única estación hidráulica con el sistema de carga/descarga, lo que garantiza un diseño bien organizado y eficiente.
- Es compatible con los modos de funcionamiento manual y automático, lo que permite ajustes y controles sencillos.
- Con una estructura compacta y eficiente en espacio, requiere un espacio mínimo en el suelo.
- Todo el marco está construido con gruesas placas de acero, lo que proporciona estabilidad y durabilidad.
- Su función de ajuste manual permite a los operadores modificar rápidamente la configuración para adaptarse a diferentes tamaños o especificaciones de aros de auto, o cambiar entre varios tipos de aros.
