Introducción

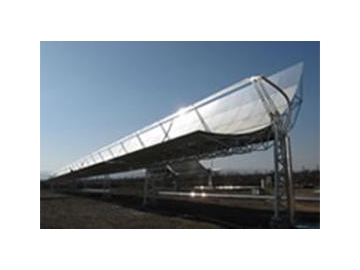

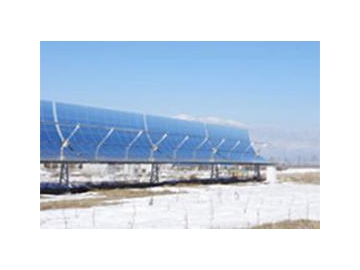

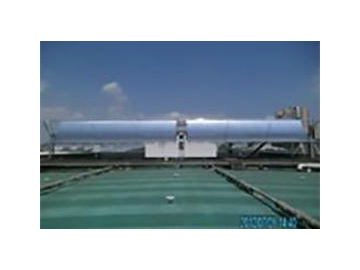

El concentrador solar parabólico se conoce también como elemento colector solar. El rendimiento óptico y térmico del colector solar parabólico y su fiabilidad, determinan la eficiencia y rentabilidad del concentrador solar en un sistema de generación de energía.

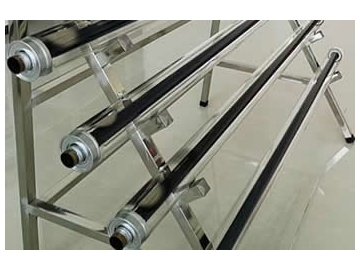

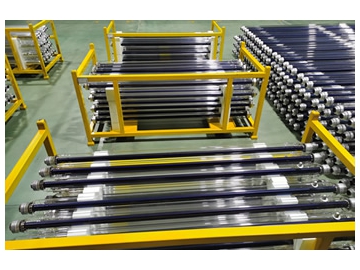

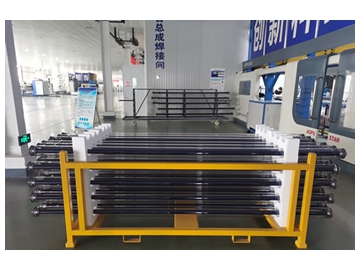

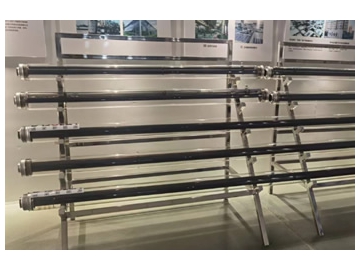

Himin ha desarrollado dos generaciones de colector parabólico, el Himin-PTR2012 y el Himin-PTR2019. A diferencia de productos anteriores, el modelo Himin-PTR2012 está diseñado para promover el desarrollo, la productividad y la rentabilidad de los campos solares y se caracteriza por su alta eficiencia, mayor estabilidad y larga vida útil.
Especificaciones técnicas| Ficha técnica del concentrador solar Himin PTR2012 | ||
| Tubo de acero | Longitud total | 4060±2mm (room temperature) |
| Diámetro externo | 70±0.3 mm | |
| Espesor de la pared | 3mm | |
| Revestimiento | Revestimiento absorbente selectivo en la superficie externa | |
| Longitud reservada para soldadura | 10mm | |
| Tubo de vidrio | Material | Vidrio borosilicatado |
| Longitud total | 3935±5mm (a 20oC) | |
| Diámetro externo | 120±0.3 mm | |
| Espesor de la pared | 3mm | |
| Revestimiento | Revestimiento antireflectivo en las dos superficies | |
| Especificaciones | Transmitancia solar promedio | ≥96.0% (AM 1.5) |
| Absorbancia solar promedio | ≧96% (AM 1.5) | |
| Emitancia térmica promedio | ≤11% (400℃) | |
| Temperatura máxima de operación | 400oC (aceite) | |
| Presión máxima de operación | 80 bar | |
| Grado de anillo de vacío | <1.0×10-3Pa | |
| Peso total | 32kg | |
| Vida útil | >20 años | |
| Series | Modelo | Especificaciones | Desempeño | ||||||||||
| Longitud | Temperatura de operación | Diámetro externo del tubo de vidrio/Espesor | Diámetro interno del tubo de acero/Espesor (Material) | Presión de funcionamiento | Absor´bancia solar | Peso | Absorbancia solar | Emitancia térmica | Transmitancia solar | Coeficiente de pérdida térmica | Eficiencia térmica | ||
| PTR40 | 40-95-2000 | 2000mm | 300℃ | φ95/2, 2.3, 2.8 | φ40/2 (SUS304) | 4MPa | ≥93.7% | 7.5±1Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ |
| 40-75-2000 | 2000mm | 300℃ | φ75/1.8 | φ40/2 (SUS304) | 4MPa | ≥93.7% | 7±1Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ | |
| 40-95-2400 | 2400mm | 300℃ | φ95/2, 2.3, 2.8 | φ40/2 (SUS304) | 4MPa | ≥94.8% | 9.1±1Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ | |
| 40-95-2860 | 2860mm | 300℃ | φ95/2, 2.3, 2.8 | φ40/2 (SUS304) | 4MPa | ≥95.5% | 10.5±1Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ | |
| 40-95-3000 | 3000mm | 300℃ | φ95/2, 2.3, 2.8 | φ40/2 (SUS304) | 4MPa | ≥95.5% | 10.7±1Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ | |
| 40-95-3165 | 3165mm | 300℃ | φ95/2, 2.3, 2.8 | φ40/2 (SUS304) | 4MPa | ≥95.5% | 11±1Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ | |
| 40-125-3420 | 3420mm | 300℃ | φ125/2.8 | φ40/2 (SUS304) | 4MPa | ≥95.5% | 11.5±1Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ | |
| PTR42 | 42-102-2000 | 2000mm | 300℃ | φ102/2.8 | φ42/2 (SUS304) | 4MPa | ≥93.7% | 11±1Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ |
| PTR50 | 50-102-2000 | 2000mm | 300℃ | φ102/2.8 | φ50/2.5 (sus304) | 4MPa | ≥93.7% | 13.5±1Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ |
| 50-102-3000 | 3000mm | 300℃ | φ102/2.8 | φ50/2.5 (SUS304) | 4MPa | ≥95.5% | 20.2±2Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ | |
| PTR70 | 70-125-2000 | 2000mm | 400℃ | φ125/2.8, 3 | φ70/2.5, 3 (SS321/316L) | 4MPa | ≥93.7% | 15±1Kg | ≥95％（AM1.5） | ≤7％（80℃±5℃） ≤11％（400℃） | ≥95% | ≤240W/M（400℃） | ≥90％ |
| 70-125-4060 | 4060mm | 400℃ | φ125/2.8, 3 | φ70/2.5, 3 (SS321/316L) | 4MPa | ≥96% | 28.5±1Kg | ≥95％（AM1.5） | ≤7％（80℃±5℃） ≤11％（400℃） | ≥95% | ≤240W/M（400℃） | ≥90％ | |
| PTR90 | 90-145-4060 | 4060mm | 400℃ | φ145/2.8, 3 | φ88.9/2.5, 3(SS321/316L) | 4MPa | ≥96% | 38±1Kg | ≥95％（AM1.5） | ≤7％（80℃±5℃） ≤11％（400℃） | ≥95% | ≤240W/M（400℃） | ≥90％ |
| Opciones de personalización | Podemos personalizar diferentes tamaños según los requerimientos del cliente. | ||||||||||||
