Equipo de perforación con martillo en fondo (barreno largo) KSQ31, Perforadora ITH
Solicite un presupuesto
Equipo de perforación con martillo en fondo, KSQ31

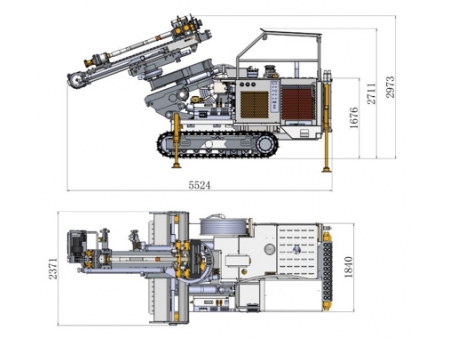

- Dimensiones (L×An×Al): 5525×2375×2975mm
- Peso: 10000 kg
- Gradeabilidad: 20°
Dimensiones | Longitud 5525mm | Longitud de la viga de alimentación | 3155mm |
Ancho 2375mm | Carrera de alimentación | 1355mm | |
Altura 2975 mm | Max. fuerza de elevación | 25KN | |
Peso | 10000 kg | Mecanismo de abatimiento | |
Gradeabilidad | 20° | Ángulo de abatimiento de la pluma de perforación | Frontal 20°/trasero 65° |
Velocidad de desplazamiento | 1.5/3Km/h, doble velocidad | Ángulo de giro de la pluma de perforación | 360° |
Distancia al suelo | 355mm | Ángulo de anillo | 360° |
Potencia | Rango de perforación paralelo | 3052mm | |
Motor diesel | Yuchai4DKC4G2-80 | Eléctrico | |
Potencia del motor (engine) | 58kW | Voltaje de trabajo | 380V |
Motor | Y250M-4 | Método de inicio | Star/delta |
Potencia del motor | 55kW | Longitud del cableado del carrete | 80m |
Perforación | Otros | ||
Dureza de la roca | f=6-20 | Método de eliminación de polvo | Eliminación de polvo húmedo |
Diámetro de perforación | Ø90-125mm | Presión de aire | 10-25bar |
Profundidad de perforación económica | 30m | Consumo de aire | 10-22m/min |
Diámetro de la varilla de perforación | Ø76mm | Modo operacional | Piloto hidráulico control remoto por cable |
Longitud de la varilla de perforación | 1.2m (varilla de perforación de orificio abierto 0.8m) | ||
Número de varillas de perforación | 24 1 | Techo protector | Función de protección contra desprendimientos de rocas |
Rotación | |||
Velocidad de rotación | 0-120rpm | ||
Par de rotación | 1900Nm |
- Cuatro patas estabilizadoras con control hidráulico independiente aseguran la alta estabilidad durante las operaciones de perforación;
- Cilindros de alimentación hidráulicos con fuerza directa aplicada para garantizar una alimentación suave y una alta precisión de perforación;

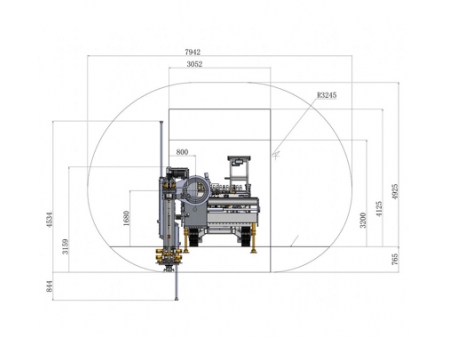

- Una vez que está configurado, el equipo de perforación de barreno largo puede perforar agujeros paralelos con un ancho máximo de 3052mm, lo que aumenta en gran medida la eficiencia y la precisión de los trabajos de perforación en los sitios de trabajo. El ancho máximo de la cara de extracción es de 7942mm y la altura máxima es de 4925mm;
- El equipo de perforación con martillo en fondo tiene una función de rotación de 360 grados y una mesa giratoria hidráulica, lo que le permite conquistar espacios confinados subterráneos;
- Todos los componentes hidráulicos clave, componentes eléctricos, unidad de control remoto y botones de control son de marcas de renombre mundial para garantizar un rendimiento confiable en condiciones de trabajo extremas;
- El motor diesel hace que el equipo de perforación pueda realizar operaciones de caminata y perforación en los espacios de trabajo subterráneos en ausencia de fuente de energía;
- La operación del equipo de perforación con martillo en fondo se lleva a cabo en el vehículo, asegurando así la seguridad del operador y dando una buena visibilidad. El techo protector está equipado para garantizar que el operador esté protegido de caídas de rocas en el techo;
- El control de la palanca universal piloto hidráulica facilita la operación de perforación;
- Menos mangueras hidráulicas aplicadas en el equipo de perforación dan como resultado menores pérdidas hidráulicas y una mayor eficiencia energética;
- El carrete de cable de accionamiento hidráulico permite instalar cable de 80 metros de longitud;
- La función de protección de rosca de la barra de perforación ayuda a reducir el desgaste de la rosca de la barra de perforación, lo que prolonga significativamente la vida útil de la barra de perforación;
- La función de perforación de barrenos abiertos de una sola tecla permite que el equipo hidráulico de perforación de barrenos largos reduzca automáticamente la fuerza de alimentación, la presión de impacto y la frecuencia, lo que aumenta la eficiencia de perforación y la rectitud del barreno;
- El sistema anti-jamming (anti-interferencia) mejora la adaptabilidad del equipo de perforación a diversas dificultades en la operación de perforación;
- El equipo de perforación con martillo en fondo está equipado con un sistema de guía hidráulico para garantizar la rectitud del agujero;
- El control remoto por cable permite al operador realizar la conducción y la perforación lejos de áreas peligrosas donde cae roca;
- La perforadora de martillo se distingue por un sofisticado sistema hidráulico de eliminación de polvo húmedo, capaz de ajustar el volumen y la presión del agua automáticamente y dotado de una alarma de presión de agua. Equipada con un sensor de inclinación y una pantalla LCD a color, esta máquina puede almacenar las barras de perforación necesarias para alcanzar profundidades de hasta 30 metros.
- La válvula principal de la máquina optimiza las operaciones de desplazamiento, rotación, avance y selección de velocidad, asegurando una perforación eficaz y precisa.
- Destaca por un mecanismo de sujeción hidráulica de doble capa y un sistema para la descarga rápida de las barras, lo que simplifica notablemente la operación de descarga, minimizando la necesidad de intervención manual y mejorando la eficiencia del proceso.
- Incorpora una innovadora función automática anti atascos, diseñada para adaptarse a una amplia gama de formaciones rocosas complejas. Esto no solo aumenta la eficiencia de la perforación sino que también contribuye a reducir significativamente el riesgo de accidentes por atascamiento de rocas.
