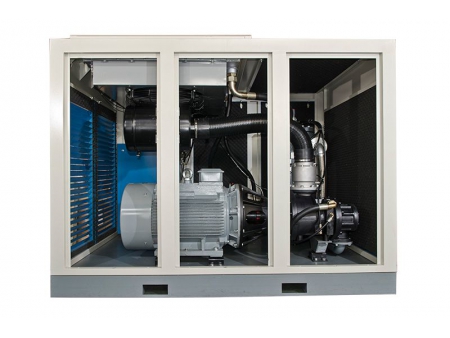

Compresor de Tornillo Rotativo, de Transmisión Directa Serie LGCD
El compresor de tornillo de accionamiento directo de la serie LGCD es un modelo económico con un excelente rendimiento. En comparación con nuestra anterior generación de compresores de tornillo, los compresores de tornillo de transmisión directa ofrece un 15% más de eficiencia y un menor nivel de ruido. Los componentes principales utilizados en el compresor son de óptima calidad pero asequibles. El alto rendimiento de nuestros equipos está en conformidad con certificados ISO, TUV, GA y SGS. Nuestros compresores de tornillo están cubierto por una garantía de 1 año y una garantía de 3 años para el motor principal.
- Solicite una cotización
- Potencia 7,5-560kW
- Presión de trabajo 0.7-1.5Mpa
- Aire libre suministrado 0,6-104m³/min
- Aplicaciones
- Características
- Especificaciones
Los compresores rotativos de tornillo de la serie LGCD se utilizan generalmente en industrias pesadas, tales como fabricación de equipos (automotriz/aeronáutica/militar/electrodomésticos), fundición de metales no ferrosos, hilado de algodón, fibra química, construcción de puentes y carreteras, etc.
- Acoplamiento del compresor de tornillo de aire conectado con menos ruido y mayor eficiencia
- El mejor equilibrio de calidad y precios en la selección de piezas principales
- Extremo de aire mejorado con rodamientos SKF 6
- Certificados ISO, TUV, GA, SGS de rendimiento garantizado

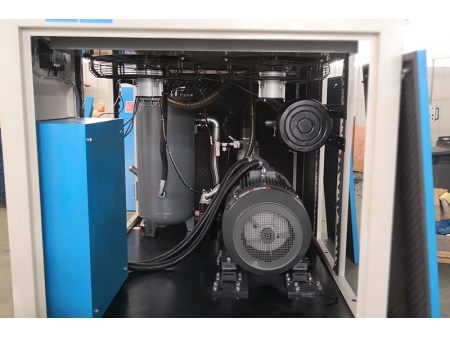

Accionamientos y electrónicos La transmisión de potencia casi sin pérdidas de acoplamiento de accionamiento directo de KTR garantiza un funcionamiento fiable y de alto rendimiento del compresor. El requisito de mantenimiento regular se reduce a la lubricación del motor. Todos los componentes electrónicos son productos de marca de los principales fabricantes.
Bloque de extremo de aire – Pieza central fiable – Diseño en Alemania
- Nuevo PERFIL RODANTE®: máxima eficiencia con reducción de ruido
Ciclo de vida largo debido al aumento de las dimensiones de los rodamientos y al PERFIL® RODANTE sin desgaste
Amplio rango de presión de funcionamiento de 5 a 16 bar
Fabricación y montaje de alta calidad – "Material de Alemania y Hecho en China"
Garantía de calidad: prueba de banco de cada extremo de aire
Máxima flexibilidad para el diseño de su embalaje - Adecuado para todo tipo de motores de accionamiento
- Opciones de accionamiento: transmisión por correa, transmisión directa, transmisión interna de engranajes
- Montaje de base y brida frontal
Motor eléctricoSolo se utilizan motores eléctricos de fabricantes conocidos de clase de protección IP55, TEFC, SF1.2, IE3/IE4. Como un estándar, los motores de accionamiento se controlan tanto térmicamente (a través del termistor del motor) como electrónicamente (protección contra sobrecargas a través del variador de frecuencia).
Sistema de separación de aceite Los compresores de hasta 132 kW están equipados con separadores externos que se pueden cambiar en un simple proceso de spin-off/spin-on. Las unidades más grandes tienen un cartucho separador interno. Debido a la gran eficiencia de separación del sistema en su conjunto, los compresores se pueden utilizar en el rango de presión de 5.0 a 15.0bar. Presiones especiales son disponibles bajo petición del cliente.
Circuito de aceite
- El diseño del circuito de aceite puede mejorar eficazmente el rendimiento de sellado para extender el intervalo entre los cambios de lubricante. Un sensor de nivel de aceite está integrado para detectar eficazmente el nivel de aceite. Es visual y puede alertar a los usuarios para que mantengan la máquina.
- Todas las unidades de esta serie tienen un recipiente de separación de aceite horizontal en el que el aceite se separa del aire comprimido de manera altamente eficiente a bajas velocidades.
Sistema de válvula de entrada ón de alta durabilidad y rendimiento
- Utilizamos válvulas de admisión de la serie AIV/JIV/MPV de gama alta
- Seguro: presión de diseño de 16 bar
- Fiable: mayor calidad
- Mayor vida útil: piezas de repuesto fiables
Sistema de refrigeración de alta eficiencia y ampliación, ventilador centrífugo (opcional)
- Clase IP del motor: IP44;
- Motor con función autoenfriada;
- Motor con alto factor de servicio eficiente;
- Bajo flujo de aire de enfriamiento;
- Menor presión de aire de enfriamiento;
The El CONTROLADOR INTELIGENTE (SMART CONTROLLER) garantiza un control eficiente y la supervisión del sistema El controlador puede trabajar en modo bloque con múltiples compresores. Se pueden conectar hasta 16 máquinas de forma remota.
Variadores de frecuencia (opcional) El convertidor de frecuencia minimiza los tiempos de inactividad y optimiza el suministro de aire comprimido fluctuante. Se evitan los picos de arranque y la tasa de entrega del compresor se controla continuamente, ahorrando costos de electricidad. Los costos totales para su suministro de aire comprimido se reducen significativamente y los costos de inversión se amortizan en el menor tiempo posible.
Equipos Diseñados Según sus Requerimientos Nuestra gama LGCD de compresores de tornillo rotativo de transmisión directa puede diseñarse y configurarse para adaptarse a tus necesidades específicas, como los métodos de refrigeración aire/agua, el contenido de aceite, el peso, el tamaño, etc.
Modelo | Capacidad | Presión de funcionamiento | Potencia del motor | Nivel de ruido | Tipo de transmisión | Temperatura de salida del aire comprimido | Contenido de aceite | Conexión de compresor de aire | Dimensión | Peso (kg) |
(m3/min) | (Mpa) | (kW) | dB (A) | |||||||
LGCD-1.20/7 | 1.2 | 0.7 | 7.5 | 70±3 | Directa | Temperatura ambiente 10℃ | 1~2ppm | G3/4 | 800×700×930 | 320 |
LGCD-1.15/8 | 1.15 | 0.8 | ||||||||
LGCD-1.0/10 | 1 | 1 | ||||||||
LGCD-0.75/13 | 0.75 | 1.3 | ||||||||
LGCD-0.60/15 | 0.6 | 1.5 | ||||||||
LGCD-1.70/7 | 1.7 | 0.7 | 11 | 70±3 | Directa | Temperatura ambiente 10℃ | 1~2ppm | G3/4 | 1080×750×1000 | 340 |
LGCD-1.65/8 | 1.65 | 0.8 | ||||||||
LGCD-1.50/10 | 1.5 | 1 | ||||||||
LGCD-1.15/13 | 1.15 | 1.3 | ||||||||
LGCD-0.90/15 | 0.9 | 1.5 | ||||||||
LGCD-2.35/7 | 2.35 | 0.7 | 15 | 70±3 | Directa | Temperatura ambiente 10℃ | 1~2ppm | G1 | 1080×750×1000 | 360 |
LGCD-2.30/8 | 2.3 | 0.8 | ||||||||
LGCD-2.05/10 | 2.05 | 1 | ||||||||
LGCD-1.65/13 | 1.65 | 1.3 | ||||||||
LGCD-1.20/15 | 1.2 | 1.5 | ||||||||
LGCD-3.10/7 | 3.1 | 0.7 | 18.5 | 72±3 | Directa | Temperatura ambiente 10℃ | 1~2ppm | G1 | 1308×850×1160 | 450 |
LGCD-3.00/8 | 3 | 0.8 | ||||||||
LGCD-2.60/10 | 2.6 | 1 | ||||||||
LGCD-2.10/13 | 2.1 | 1.3 | ||||||||
LGCD-1.80/15 | 1.8 | 1.5 | ||||||||
LGCD-3.65/7 | 3.65 | 0.7 | 22 | 72±3 | Directa | Temperatura ambiente 10℃ | 1~2ppm | G1 | 1310×850×1160 | 470 |
LGCD-3.60/8 | 3.6 | 0.8 | ||||||||
LGCD-3.20/10 | 3.2 | 1 | ||||||||
LGCD-2.75/13 | 2.75 | 1.3 | ||||||||
LGCD-2.40/15 | 2.4 | 1.5 | ||||||||
LGCD -5.20/7 | 5.2 | 0.7 | 30 | 72±3 | Directa | Temperatura ambiente 10 ℃/Temperatura del agua de refrigeración 10 ℃ | 1~2ppm | G1-1/2 | 1500×1000×1320 | 780 |
LGCD -5.00/8 | 5 | 0.8 | ||||||||
LGCD -4.50/10 | 4.5 | 1 | ||||||||
LGCD -3.70/13 | 3.7 | 1.3 | ||||||||
LGCD -3.00/15 | 3 | 1.5 | ||||||||
LGCD -6.70/7 | 6.7 | 0.7 | 37 | 72±3 | Directa | Temperatura ambiente 10 ℃/Temperatura del agua de refrigeración 10 ℃ | 1~2ppm | G1-1/2 | 1500×1000×1320 | 830 |
LGCD -6.60/8 | 6.6 | 0.8 | ||||||||
LGCD -5.80/10 | 5.8 | 1 | ||||||||
LGCD -4.70/13 | 4.8 | 1.3 | ||||||||
LGCD -4.10/15 | 4.1 | 1.5 | ||||||||
LGCD -7.30/7 | 7.7 | 0.7 | 45 | 72±3 | Directa | Temperatura ambiente 10 ℃/Temperatura del agua de refrigeración 10 ℃ | 1~2ppm | G1-1/2 | 1500×1000×1320 | 900 |
LGCD -7.00/8 | 7.6 | 0.8 | ||||||||
LGCD -6.50/10 | 7 | 1 | ||||||||
LGCD -5.50/13 | 5.8 | 1.3 | ||||||||
LGCD -4.70/15 | 4.7 | 1.5 | ||||||||
LGCD -10.80/7 | 10.8 | 0.7 | 55 | 76±3 | Directa | Temperatura ambiente 10℃/ Temperatura del agua de refrigeración 10℃ | 1~2ppm | G2 | 1750×1200×1500 | 1180 |
LGCD -10.00/8 | 10 | 0.8 | ||||||||
LGCD -9.00/10 | 9 | 1 | ||||||||
LGCD -7.80/13 | 7.8 | 1.3 | ||||||||
LGCD-6.50/15 | 6.5 | 1.5 | ||||||||
LGCD -13.60/7 | 13.6 | 0.7 | 75 | 76±3 | Correa en V/Directa | V/DirectaTemperatura ambiente 10 ℃/Temperatura del agua de refrigeración 10 ℃ | 1~2ppm | G2 | 1750×1200×1500 | 1340 |
LGCD -13.00/8 | 13 | 0.8 | ||||||||
LGCD -11.50/10 | 11.5 | 1 | ||||||||
LGCD -9.80/13 | 9.8 | 1.3 | ||||||||
LGCD -7.60/15 | 7.6 | 1.5 | ||||||||
LGCD -17.00/7 | 17 | 0.7 | 90 | 76±3 | Directa | Temperatura ambiente 10 ℃/Temperatura del agua de refrigeración 10 ℃ | 1~2ppm | DN80 | 1750×1200×1500 | 1850 |
LGCD-15.30/8 | 15.3 | 0.8 | ||||||||
LGCD -14.00/10 | 14 | 1 | ||||||||
LGCD -12.00/13 | 12 | 1.3 | ||||||||
LGCD -10.50/15 | 10.5 | 1.5 | ||||||||
LGCD -21.50/7 | 21.5 | 0.7 | 110 | 79±3 | Directa | Temperatura ambiente 10℃ /Temperatura del agua de refrigeración 10℃ | 1~2ppm | DN80 | 2350×1500×1760 | 2200 |
LGCD -20.50/8 | 20.5 | 0.8 | ||||||||
LGCD -17.50/10 | 17.5 | 1 | ||||||||
LGCD -14.50/13 | 14.5 | 1.3 | ||||||||
LGCD -12.00/15 | 12 | 1.5 | ||||||||
LGCD -24.50/7 | 24.5 | 0.7 | 132 | 79±3 | Directa | Temperatura ambiente 10 ℃/Temperatura del agua de refrigeración 10 ℃ | 1~2ppm | DN80 | 2350×1500×1760 | 2260 |
LGCD -23.50/8 | 23.5 | 0.8 | ||||||||
LGCD -21.00/10 | 21 | 1 | ||||||||
LGCD -17.50/13 | 17.5 | 1.3 | ||||||||
LGCD -14.50/15 | 14.5 | 1.5 | ||||||||
LGCD-29.20/7 | 29.2 | 0.7 | 160 | 79±3 | Directa | Temperatura ambiente 10 ℃/Temperatura del agua de refrigeración 10 ℃ | 1~2ppm | DN80 | 2650×1650×1800 | 3300 |
LGCD-28.00/8 | 28 | 0.8 | ||||||||
LGCD-26.00/10 | 26 | 1 | ||||||||
LGCD-22.00/13 | 22 | 1.3 | ||||||||
LGCD-357.50/7 | 37.5 | 0.7 | 200 | 79±3 | Directa | Temperatura ambiente 10 ℃/Temperatura del agua de refrigeración 10 ℃ | 1~2ppm | DN100 | 2650×1650×1800 | 3860 |
LGCD-36.00/8 | 36 | 0.8 | ||||||||
LGCD-33.00/10 | 33 | 1 | ||||||||
LGCD-25.00/13 | 25 | 1.3 | ||||||||
LGCD-46.50/7 | 46.5 | 0.7 | 250 | 79±3 | Directa | Temperatura ambiente 10 ℃/Temperatura del agua de refrigeración 10 ℃ | 1~2ppm | DN100 | 3000×1950×1850 | 5700 |
LGCD-45.00/8 | 45 | 0.8 | ||||||||
LGCD-40.00/10 | 40 | 1 | ||||||||
LGCD-36.00/13 | 36 | 1.3 | ||||||||
LGCD-52.00/7 | 52 | 0.7 | 280 | 79±3 | Directa | Temperatura ambiente 10 ℃/Temperatura del agua de refrigeración 10 ℃ | 1~2ppm | DN100 | 3000×1950×1850 | 5900 |
LGCD-49.20/8 | 49.2 | 0.8 | ||||||||
LGCD-45.00/10 | 45 | 1 | ||||||||
LGCD-41.30/13 | 41.3 | 1.3 | ||||||||
LGCD-60.60/7 | 60.6 | 0.7 | 315 | 79±3 | Directa | Temperatura ambiente 10 ℃/Temperatura del agua de refrigeración 10 ℃ | 1~2ppm | DN100 | 3000×1950×1850 | 6800 |
LGCD-56.50/8 | 56.5 | 0.8 | ||||||||
LGCD-50.50/10 | 50.5 | 1 | ||||||||
LGCD-45.00/13 | 45 | 1.3 | ||||||||
LGCD-71.50/7 | 71.5 | 0.7 | 355 | 79±3 | Directa | Temperatura ambiente 10 ℃/Temperatura del agua de refrigeración 10 ℃ | 1~2ppm | DN125 | 5000×2050×2200 | 8500 |
LGCD-64.60/8 | 64.6 | 0.8 | ||||||||
LGCD-55.50/10 | 55.5 | 1 | ||||||||
LGCD-46.50/13 | 46.5 | 1.3 | ||||||||
LGD-600W | 86 | 0.8 | 450 | 79±3 | Directa | Temperatura del agua de refrigeración 10℃ | 1~2ppm | DN150 | 4500×2500×2200 | 12500 |
LGD-600W | 73.5 | 1 | ||||||||
LGD-670W | 95 | 0.8 | 500 | 79±3 | Directa | Temperatura del agua de refrigeración 10℃ | 1~2ppm | DN150 | 4500×2500×2200 | 12900 |
LGD-670W | 82 | 1 | ||||||||
LGD-750W | 104 | 0.8 | 560 | 79±3 | Directa | Temperatura del agua de refrigeración 10℃ | 1~2ppm | DN150 | 4500×2500×2200 | 13500 |
LGD-750W | 90.5 | 1 |
Nota: Los parámetros y colores anteriores están diseñados de acuerdo con las necesidades del cliente, los parámetros son solo de referencia, los parámetros finales están sujetos a los dibujos de estos.
