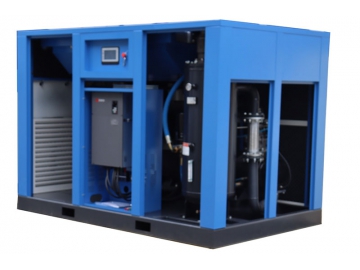

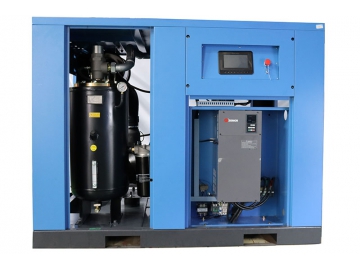

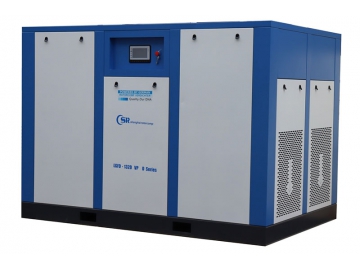

Compresor de Tornillo Rotativo PM-VSD, Serie VP

Compresor de Tornillo Rotativo PM-VSD, Serie VP
Compresor de Tornillo Rotativo PM-VSD, Serie VP
Compresor de Tornillo Rotativo PM-VSD, Serie VP
Compresor de Tornillo Rotativo PM-VSD, Serie VP
Compresor de Tornillo Rotativo PM-VSD, Serie VP
Solicite un presupuesto

Nuestros compresores rotativos de tornillo de la serie VP PM-VSD consumen de 6-20% menos energía que los sistemas de aire comprimido que utilizan motores asíncronos trifásicos convencionales. Con un rango de frecuencia relativamente amplio de 30-200hz, este compresor de tornillo con variador de velocidad (VSD) reduce el consumo de energía en un 15-35% en comparación con otros compresores de aire que operan a frecuencias de 30-100hz. Además, el motor cumple con los estándares IE3 y MEPS.

  • Solicite una cotización
  • Potencia 5,5-132kW
  • Presión de trabajo 8-15bar
  • Aire libre de suministro 0,14-23,08m³/min
  • Características
  • Ventajas
  • Especificaciones
Características
  • Mantiene la presión de la red de tuberías dentro de ±0.01MPa;
  • Presión media de trabajo recudida y menos fugas;
  • El método de arranque suave aumenta el equilibrio de corriente del motor y evita sobretensiones;
  • Nuestro compresor de tornillo rotativo PM-VSD se puede diseñar y configurar de acuerdo con sus necesidades específicas, como el método de enfriamiento por aire / enfriamiento por agua, el contenido de aceite, el peso y la dimensión;
  • Frecuencia más amplia ajustable de 30-200Hz, el rango de ajuste amplio puede adaptarse bien a la condición del consumidor.
  • Se podrían seleccionar más inversores como Siemens, ABB, Vaconn, Schneider, inversor HOLIP (opcional).
  • Garantía del compresor de 1 año, garantía final de aire de 3 años;
Ventajas

Cabezales mejorados para un mayor caudal los cabezales de alto caudal junto con el motor funcionan a baja velocidad, cada rotor funciona a la velocidad adecuada, proporcionando la mejor relación entre la tasa de salida y la presión para una eficiencia de nivel superior.

Rango de frecuencia más amplia de 30-200hz para un ahorro de energía del 15-35% El sistema de control de nueva generación y los ventiladores de refrigeración emplean convertidores de frecuencia duales para garantizar un funcionamiento estable y eficiente desde el punto de vista energético. El diseño modular facilita el mantenimiento del compresor de aire. Los recubrimientos de PCB protegen los componentes del polvo, la humedad y el desgaste. El diseño de radiación de calor permite utilizar el compresor de aire en un entorno de trabajo con una temperatura ambiente de hasta 50 °C.

Motor PM-VSD de mayor eficiencia, IE3/IE4, IP55, SF.1.2, estándar TEFC aplicado para compresores. El motor PM-VSD actualizado podría alcanzar una eficiencia máxima del 96.8%, una frecuencia de 30 a 200 hz ajustada para un mejor rendimiento de ahorro de energía y para alcanzar el estándar de eficiencia energética de CN-CE-1306-06/21.

Válvulas de entrada con aberturas más grander La válvula de entrada de gran tamaño normalmente cerrada tiene una caída de presión extremadamente baja, lo que reduce las fallas y prolonga la vida útil.

Sistema de válvula de entrada de alta durabilidad y rendimiento

  • Utilizamos la gama alta AIV / / JIV / MPV series IGV y MPV
  • Seguro: presión de diseño de 16 bar
  • Fiable: mayor calidad
  • Mayor vida útil: piezas de repuesto fiables

Sistema de refrigeración de alta eficiencia y ampliación, ventilador centrífugo (opcional)

  • Clase IP del motor: IP44;
  • Motor sin función autoenfriada;
  • Motor sin factor de servicio;
  • Bajo flujo de aire de refrigeración;
  • Menor presión de aire de refrigeración;

El CONTROLADOR INTELIGENTE (SMART CONTROLLER) garantiza un control eficiente y la supervisión del sistema El modo de bloque se puede configurar como VSD –VSD, PF-PF o VSD- PF. El controlador puede controlar de forma remota un máximo de 16 dispositivos, 1.2 terminales (terminal RS485).

Excelente eficiencia de filtración El 99,99% de las partículas de polvo se eliminan antes de que entren en el cabezal, lo que garantiza una mayor vida útil del compresor.

Especificaciones Técnicas
Modelo Flujo de aire (m3/min)* Potencia (kw) Entrada/Salida Ruido Dimensión Peso
8bar 10bar 13bar 15bar Motor Motor (Ventilador) dB(A)** Largo×Ancho×Alto en mm kg
LGCD-5.5 VP
0.22-0.87 0.19-0.75 0.16-0.61 0.14-0.53 5.5 0.09 G1 69 900×750×900 255
LGCD-7.5 VP
0.30-1.20 0.26-1.04 0.23-0.90 0.2-0.80 7.5 0.09 G1 69 900×750×900 260
LGCD-11 VP
0.45-1.79 0.40-1.58 0.35-1.32 0.3-01.17 11 0.18 G1 70 950×800×1290 390
LGCD-15 VP
0.60-2.40 0.55-2.15 0.46-1.84 0.42-1.66 15 0.18 G1 70 950×800×1290 400
LGCD-20 VP
0.75-3.00 0.73-2.90 0.65-2.52 0.55-2.02 18.5 0.37 G1 71 1250×960×1300 555
LGCD-22 VP
0.88-3.51 0.80-3.16 0.68-2.71 0.62-2.45 22 0.37 G1 71 1250×960×1300 695
LGCD-30 VP
1.25-4.88 1.10-4.32 0.95-3.64 0.82-3.25 30 0.75 G1-1/4 71 1440×1006×1296 740
LGCD-37 VP
1.46-5.83 1.31-5.21 1.11-4.44 1.02-4.01 37 0.75 G1-1/4 73 1440×1006×1296 805
LGCD-45 VP
1.77-7.08 1.58-6.30 1.36-5.43 1.25-4.94 45 1.1 G1-1/4 75 1440×1006×1296 845
LGCD-55 VP
2.33-9.32 2.09-8.33 1.77-7.05 1.58-6.31 55 1.1 G2 75 1600×1200×1650 1260
LGCD-75 VP
3.1-12.31 2.8-11.13 2.44-9.61 2.19-8.74 75 1.1 G2 75 1600×1200×1650 1460
LGCD-90 VP
4.2-16.45 3.6-14.26 3.0-11.72 2.70-10.8 90 2.2 G2 75 2000×1580×1790 1650
LGCD-110 VP
5.1-20.26 4.4-17.48 3.6-14.25 3.3-13.05 110 2.2 G2 78 2540×1700×1900 1850
LGCD-132 VP
5.8-23.08 5.2-20.54 4.5-17.65 4.2-16.05 132 2.2 G2 78 2540×1640×1800 2350
LGCD-160 VP
7.1-28.00 7.1-26.00 6.05-22.00 6.5-18.39 160 3.8 G2-1/2 80 2540×1640×1800 2490
LGCD-200 VP
9.05-36.00 9.05-33.00 7.15-25.00 7.15-21.00 200 7.6 DN80 80 3150×1800×2100 3390
LGCD-250 VP
11.3-45.00 11.3-40.00 9.25-32.00 8.2-28.00 132 7.6 DN80 81 3150×1800×2100 3690
LGCD-280 VP
13.5-49.20 13.5-45.00 11.5-41.30 10.5-38.50 280 11 DN100 81 3450×2000×2200 5790
LGCD-315 VP
15.5-56.50 15.5-50.50 12.5-45.00 12.5-41.05 315 11 DN100 83 3450×2000×2200 6890
Nota:
  • Los parámetros anteriores son solo para referencia, los parámetros finales están sujetos a los dibujos. Los parámetros y colores se pueden diseñar de acuerdo con las necesidades de los clientes.
  • La refrigeración por aire/agua, el contenido de aceite, el peso y las dimensiones externas se pueden diseñar de acuerdo con los requisitos y necesidades del usuario, sujeto a la orden final y al acuerdo técnico.
  • Convertidores de frecuencia (opcional).
  • 1 año de garantía para el compresor de aire y 2 años de garantía para el extremo de aire.
