- Peso Operativo: 22.3t
- Capacidad de la Cuchara/Cucharón: 1~1.1m³
- Potencia Nominal: 124kW/2050rpm
Excavadora Media, SWE225E-3H
La seguridad es lo primero: control de la temperatura del agua, la presión del aceite, el nivel del depósito de combustible, la temperatura del aire de admisión, el régimen del motor, así como la alarma de detección de agua (detecta la presencia de agua en el combustible) y la protección del motor;
Alta eficiencia y ahorro de energía: especialmente equipado con supercargador, inyector y pistón (cámara de combustión) para optimizar el mapa de combustible y que se adapte a diversas condiciones de trabajo y reducir en gran medida el uso de combustible del motor;
Mayor par motor: proporciona suficiente potencia para que la excavadora responda rápidamente;
Especificaciones | ||
Peso Operativo | t | 22.3 |
Velocidad de la cuchara estándar | m3 | 1.0~1.1 |
Motor | ||
Marca | Cummins | |
Modelo | QSB7 | |
Tipo | Cuatro tiempos, refrigeración por agua, inyección directa | |
Potencia total | kW/rpm | 124/2050 |
Par máximo | N·m/rpm | 658/1200 |
Cilindrada | L | 6.7 |
Sistema Hidráulico | ||
Tipo de bomba principal | Bomba de émbolo doble en tándem con cilindrada variable | |
Caudal máx. de bomba principal | L/min | 2×240 |
Sistema de presión | Mpa | 31.4/34.3 |
Tipo de bomba piloto | 1 bomba de engranaje | |
Caudal máx. de bomba piloto | L/min | 21 |
Presión de bomba piloto | Mpa | 3.9 |
Resistencia | ||
Velocidad de rotación | rpm | 11.8 |
Velocidad de desplazamiento | 5.2/3.3 | |
Gradeabilidad máxima | ° | 35 |
Ancho de cadena de oruga | mm | 600 |
Presión específica sobre el suelo | kPa | 46 |
Volumen del tanque | ||
Tanque de combustible | L | 370 |
Tanque de aceite hidráulico | L | 250 |

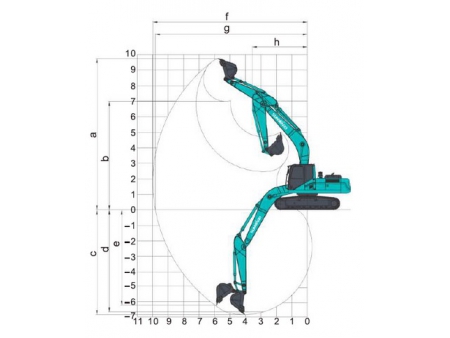

Rango de trabajo | |||
a | Altura máx. de excavación | mm | 9750 |
b | Altura máx. de descarga | mm | 6980 |
c | Profundidad máx. de excavación | mm | 6750 |
d | Profundidad de excavación (2.44m, horizontal) | mm | 6560 |
e | Profundidad máx. de excavación vertical | mm | 5900 |
f | Alcance máx. de excavación | mm | 9940 |
g | Alcance máximo de excavación a nivel del suelo | mm | 9775 |
h | Radio min. de giro frontal | mm | 3560 |
Fuerza de excavación de cuchara/cucharón (ISO supercarga) | kN | 155 | |
Fuerza de excavación del brazo (ISO supercarga) | kN | 110 |

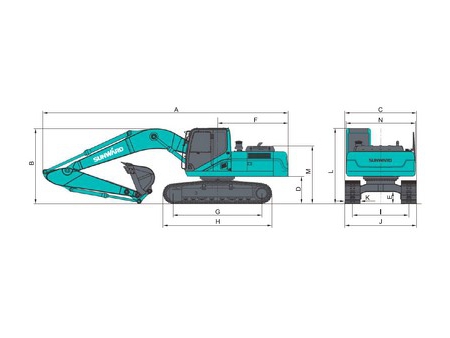

Dimensión del diseño | |||
Longitud de pluma | mm | 5700 | |
Longitud del brazo | mm | 2920 | |
A | Longitud total | mm | 9570 |
B | Altura total | mm | 2945 |
C | Ancho total | mm | 2990 |
D | Distancia al suelo del contrapeso | mm | 1060 |
E | Distancia min. al suelo | mm | 478 |
F | Radio de giro de la cola | mm | 2750 |
G | Longitud de contacto con el suelo de la oruga | mm | 3465 |
H | Longitud de la oruga | mm | 4260 |
I | Calibre de oruga | mm | 2390 |
J | Ancho de oruga | mm | 2990 |
K | Ancho de cadena de oruga | mm | 600 |
L | Altura de cabina | mm | 2945 |
M | Altura de techo de la máquina | mm | 2250 |
N | Ancho de mesa giratoria | mm | 2830 |
NOTA: para obtener las últimas actualizaciones. todos los parámetros están sujetos a cambios debido a la mejora continua de nuestros productos. No dude en .
