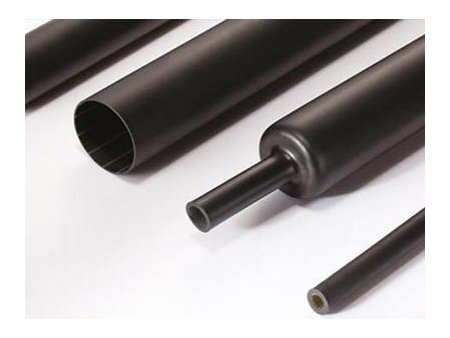

Tubo termocontraíble de pared gruesa 6:1
Modelo: CYG-HWTA(6X)
Materiales
Capa exterior: Unión de cruce irradiado de poliolefina modificada.
Capa interior: Adhesivo termofusible
Índice de contracción: 6:1
Descripción
El modelo CYG-HWTA (6X) es un tipo de tubo termoretráctil hecho de poliolefina, posee grandes características como el de protección o blindaje mecánico y gran aislante, asimismo la capa de adhesivo termofusible brinda un elevado sellado de resistencia ante el agua para cualquier tipo de accesorios de conexión. Siendo de un gran índice de contracción (6:1), es adecuado para envolver o contenedores cables y accesorios de anchos largos. Por último cabe resaltar que la mínima temperatura de recuperación es de 135 ºC, en ese sentido si se pone en contacto con temperaturas mayores a los 135 ºC hace que el periodo de contracción sea cada vez menor.
Tamaño | Antes de contraer | Después de contraer | Longitud estándar | |
Diámetro interior mínimo | Diámetro interior máximo | Grosor de la pared mínima | ||
19/3.2 | 9 | 3.2 | 3.2 | 1.22m/pzas |
33/5.5 | 33 | 5.5 | 3.4 | 1.22m/pzas |
44.4/7.4 | 44.4 | 7.4 | 3.6 | 1.22m/pzas |
50.8/8.3 | 50.8 | 8.3 | 4.8 | 1.22m/pzas |
69.8/11.7 | 69.8 | 11.7 | 4.8 | 1.22m/pzas |
88.9/17.1 | 88.9 | 17.1 | 4.8 | 1.22m/pzas |
119.4/22.9 | 119.4 | 22.9 | 4.8 | 1.22m/pzas |
Propiedades | Métodos de prueba | Valores |
Temperatura de operación continua | IEC216 | -55℃~110℃ |
Rigidez a la tracción | ASTM D2671 | ≥14MPa |
Límite de alargamiento | ASTM D2671 | ≥400% |
Rigidez a la tracción después del envejecimiento | ASTM D2671(150℃,168h) | ≥12MPa |
Límite de alargamiento después del envejecimiento | ASTM D2671(150℃,168h) | ≥300% |
Resistencia de volumen | IEC93 | ≥1.0x1014 Ω· cm |
Fuerza dieléctrica | IEC243 | ≥20kV/mm |
Estabilidad de cobre | ASTM D2671 | Pasa |
Contracción longitudinal | UL224 | 0~10% |
Precisión | ASTM D2671 | ≥65% |
Resistencia de rotura | ASTM D1693 (50℃) | Sin rotura |
Absorción de agua | ISO62(23℃,14天) | ≤0.2% |
Adhesivo | ||
Temperatura de fusión del adhesivo | ASTM DE28 | 85℃ |
Fuerza adhesiva de la pared interna (PE) | DIN30672 | ≥4N/cm |
Estabilidad de cobre | ASTM D2671 | No corrosivo |
Resistencia a los hongos y al deterioro | ISO846 | Pasa |
