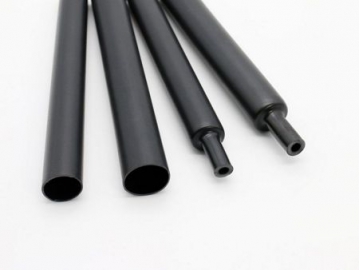

Tubo termocontraíble de pared media 3.5:1/4:1
Solicite un presupuesto
Modelo: CYG-MWTA
Materiales
Capa exterior: Unión de cruce irradiado de poliolefina modificada.
Capa interior: Adhesivo termofusible
Índice de contracción: 3.5:1, 4:1
Aplicaciones
Este tipo de tubo termorretráctil de pared media tiene características importantes como el de brindar gran protección mecánica y de gran aislamiento, sobre todo para conectores de rangos de medio voltaje y alto voltaje. Es importante recalcar que este tipo de tubo termoretráctil puede envolver o empalmar distintos cables o accesorios de grandes tamaños debido a su alto índice de contracción, asimismo resaltamos la propiedad de capa interna de la fusión del adhesivo, permitiendo un blindaje de sellado ante el agua para cualquier accesorio de conexión.
| Tamaño | Antes de contraer | Después de contraer | Longitud estándar | |
| Diámetro interior mínimo | Diámetro interior máximo | Grosor de pared mínima | ||
| 8/2 | 8 | 2 | 1.7 | 1.22m/pzas |
| 12/3 | 10 | 3 | 2.0 | 1.22m/pzas |
| 13/4 | 13 | 4 | 2.0 | 1.22m/pzas |
| 16/5 | 16 | 5 | 2.2 | 1.22m/pzas |
| 19/5 | 19 | 5 | 2.2 | 1.22m/pzas |
| 22/6 | 22 | 6 | 2.5 | 1.22m/pzas |
| 28/6 | 28 | 6 | 2.5 | 1.22m/pzas |
| 33/8 | 33 | 8 | 2.5 | 1.22m/pzas |
| 40/12 | 40 | 12 | 2.7 | 1.22m/pzas |
| 45/12 | 45 | 12 | 2.7 | 1.22m/pzas |
| 55/16 | 55 | 16 | 2.8 | 1.22m/pzas |
| 65/19 | 65 | 19 | 2.8 | 1.22m/pzas |
| 75/22 | 75 | 22 | 3.0 | 1.22m/pzas |
| 85/25 | 85 | 25 | 3.0 | 1.22m/pzas |
| 95/25 | 95 | 25 | 3.0 | 1.22m/pzas |
| 115/34 | 115 | 34 | 3.2 | 1.22m/pzas |
| 140/42 | 140 | 42 | 3.3 | 1.22m/pzas |
| 160/50 | 160 | 50 | 3.3 | 1.22m/pzas |
| 180/50 | 180 | 58 | 3.3 | 1.22m/pzas |
| 205/65 | 205 | 65 | 3.3 | 1.22m/pzas |
| Propiedades | Métodos de prueba | Valores |
| Temperatura de operación continua | IEC216 | -55℃~110℃ |
| Rigidez a la tracción | ASTM D2671 | ≥14MPa |
| Límite de alargamiento | ASTM D2671 | ≥400% |
| Rigidez a la tracción después del envejecimiento | ASTM D2671(150℃，168h) | ≥12MPa |
| Límite de alargamiento después del envejecimiento | ASTM D2671(150℃，168h) | ≥300% |
| Resistencia de volumen | IEC93 | ≥1.0x1014 Ω· cm |
| Fuerza dieléctrica | IEC243 | ≥20kV/mm |
| Estabilidad de cobre | ASTM D2671 | Pasa |
| Contracción longitudinal | UL224 | 0~10% |
| Precisión | ASTM D2671 | ≥65% |
| Resistencia de rotura | ASTM D1693 (50℃) | Sin rotura |
| Absorción de agua | ISO62(23℃，14天) | ≤0.2% |
| Adhesivo | ||
| Temperatura de fusión del adhesivo | ASTM DE28 | 85℃ |
| Fuerza adhesiva de la pared interna (PE) | DIN30672 | ≥4N/cm |
| Estabilidad de cobre | ASTM D2671 | No corrosivo |
| Resistencia a los hongos y al deterioro | ISO846 | Pasa |
| Propiedades | Métodos de prueba | Valores |
| Temperatura de operación | IEC 216 | -55℃-110℃ |
| Temperatura de contracción | Estándar de la empresa | 120℃ |
| Cambio longitudinal | UL224 | 0~5% |
| Rigidez a la tracción | ASTM D2671 | ≥14MPa |
| Alargamiento | ASTM D2671 | ≥400% |
| Alargamiento después del envejecimiento (168hrs at 150℃±2℃) | ASTM D2671 | ≥300% |
| Rigidez a la tracción después del envejecimiento (168hrs at 150℃±2℃) | ASTM D2671 | ≥12MPa |
| Fuerza dieléctrica | IEC 243 | ≥20kV/mm |
| Resistencia de volumen | IEC 93 | ≥1X1014Ω.cm |
| Corrosión del cobre | ASTM D2671 | Sin corrosión |
| Absorción de agua | ISO62，23℃， 14 días | ≤0.2% |
- Este tipo de tubo termoretráctil está cubierto por una capa de color negro, asimismo resaltamos que tiene gran resistencia UV.
- Podemos decir que la temperatura mínima de recuperación de este tipo de tubo termocontraíble es de 135 ºC. Existen distintos tipos de características de uso, pero recordar que si la temperatura expuesta es mayor a los 135 ºC, el tiempo de contracción es menor.
