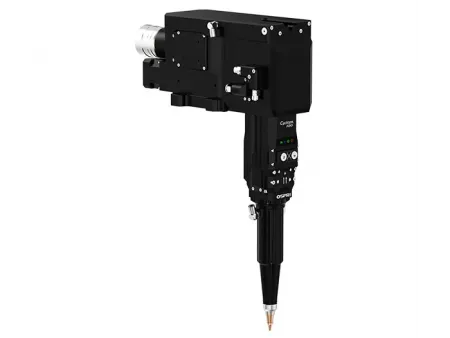

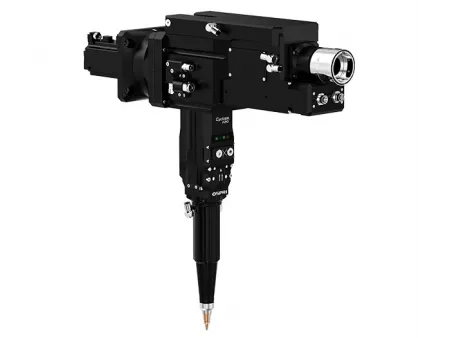

Cabezal de corte láser de fibra biselado de 20 kW (péndulo simple , ángulo recto)
LCF20A
Cabezal de corte láser con enfoque automático y tecnología inteligente, diseñado para trabajar con tubos y perfiles metálicos de hasta 20 kW de potencia
Conector láser frontal: con soporte de montaje (ver figura 1) o sin soporte de montaje (ver figura 2)
Interfaz/conector láser posterior, figura 1 sin soporte de montaje, figura 2 con soporte de montaje
Nuestro cabezal láser de fibra de alta potencia con ángulo recto, diseñado para cortar tubos y perfiles metálicos de hasta 20 kW con máxima precisión. Su sensor de boquilla de última generación permite procesar todo tipo de perfiles estructurales con facilidad, mientras que la protección anti-colisión garantiza una recuperación inmediata ante cualquier impacto. La señal optimizada asegura cortes estables y fiables, y su diseño inteligente reduce los tiempos de inactividad y simplifica el mantenimiento.
| Tipo | Cabezal de corte láser de fibra con autoenfoque |
| Modelo | LCF20A1/LCF20A2 |
| Tipo de interfaz | Q , QD, LOE3.1, LOE3.2 |
| Longitud de onda | 1064 nm ± 10 nm |
| Potencia nominal | ≤20 kW |
| Longitud focal | 250 mm/300 mm |
| Longitud de colimación | 100 mm |
| Rango de enfoque | -50 mm~ 50 mm / -70 mm~ 70 mm |
| Rango de ajuste de centrado | ±1.5 mm |
| Velocidad de enfoque | 400 mm/s |
| Precisión de posicionamiento repetido del eje de enfoque | 0.05 mm |
| Rango de movimiento del eje A | ±45° |
| Velocidad de rotación nominal | 30 rpm |
| Aceleración angular | 240 rad/s² |
| Precisión de posicionamiento | 1 minuto de arco |
| Presión del gas auxiliar | ≤3 MPa |
| Peso | 10 kg |
Este cabezal láser de alta potencia es capaz de cortar todo tipo de tubos y perfiles metálicos, desde redondos y cuadrados hasta vigas en H. Perfecto para trabajar con acero al carbono, acero inoxidable y otros materiales estructurales habituales, combina versatilidad y rendimiento en un solo equipo.
- Acero al carbono de 8 mm
- Ángulo de hierro de 5 mm
- Acero al carbono de 6 mm
Su capacidad de corte en bisel de hasta 500 mm permite trabajar con perfiles estructurales grandes de manera fluida y precisa.
Su sensor de boquilla láser integrado evita daños por impactos, permitiendo una recuperación rápida y manteniendo la producción sin interrupciones.
Gracias a su amplificador de capacitancia integrado, ofrece una respuesta rápida con poca interferencia, asegurando un rendimiento de corte estable y de alta precisión.
Detecta de manera anticipada fugas o niveles bajos de presión, asegurando un funcionamiento continuo y evitando interrupciones en la producción.
Se integra de manera fluida con sistemas CNC, permitiendo un control sincronizado y un rendimiento coordinado de toda la máquina.
| Lente protectora colimadora | PMD32T2DS |
| Lente protectora de enfoque | PMD34T5DS |
| Lente protectora de corte | PMD34T5DS |
| Lente colimadora | DF100D37DS |
| Lente de enfoque | DF200D37DS，SF250D37DS，SF300D37DS |
| Anillo de sellado | 38.6×30.5×3.8 |
| Anillo cerámico | FC-18 |
| Boquilla | Serie FSN21 |
