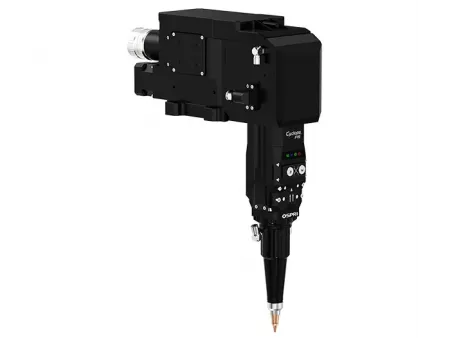

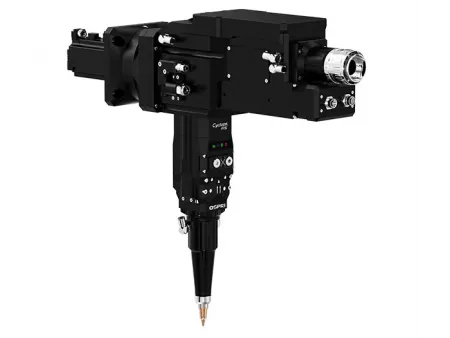

Cabezal de corte láser de fibra biselado de 15 kW (péndulo simple , ángulo recto, autoenfocable)
LCF15A
Cabezal láser inteligente de 15 kW de autoenfoque y funciones inteligentes para cortes precisos y eficientes en tubos y perfiles metálicos
Interfaz/conector láser frontal, figura 1 con soporte de montaje, figura 2 sin soporte de montaje
Interfaz/conector láser posterior, figura 1 sin soporte de montaje, figura 2 con soporte de montaje
Diseñado para cortar tubos metálicos y perfiles estructurales con alto rendimiento, este cabezal ajusta automáticamente su sensor para adaptarse a diferentes tipos de perfiles y mantener cortes estables. La protección contra colisiones integrada asegura una recuperación rápida tras impactos, mientras que las alertas de señal anticipan problemas y reducen tiempos de inactividad. Su diseño facilita el mantenimiento, garantizando fiabilidad y productividad en operaciones industriales a largo plazo.
| Tipo | Cabezal de corte láser de fibra con autoenfoque |
| Modelo | LCF15A1/LCF15A2 |
| Tipo de interfaz | Q , QD, LOE3.1, LOE3.2 |
| Longitud de onda | 1064 nm ± 10 nm |
| Potencia nominal | ≤15 kW |
| Longitud focal | 250 mm/300 mm |
| Longitud de colimación | 100 mm |
| Rango de enfoque | -50 mm~ 50 mm / -70 mm~ 70 mm |
| Rango de ajuste de centrado | ±1.5 mm |
| Velocidad de enfoque | 400 mm/s |
| Precisión de posicionamiento repetido del eje de enfoque | 0.05 mm |
| Rango de movimiento del eje A | ±45° |
| Velocidad de rotación nominal | 30 rpm |
| Precisión de posicionamiento | 1 min de arco |
| Presión del gas auxiliar | ≤3MPa |
| Peso | 9.5 kg |
Optimizado para cortar tubos y perfiles, desde formas redondas y cuadradas hasta vigas H, este cabezal ofrece un rendimiento estable en acero al carbono, acero inoxidable y otros metales industriales habituales.
- Acero al carbono 8 mm, 12 kW – 8 m/min, corte con nitrógeno
- Ángulo de acero 5 mm, 3 kW
- Tubo cuadrado de acero al carbono 6 mm, 2.4 kW
Con capacidad de biselado de hasta 500 mm, este cabezal permite cortar perfiles estructurales grandes de manera fluida y precisa.
El sensor integrado en la boquilla protege el cabezal láser ante impactos sin dañarlo, asegurando una rápida recuperación y manteniendo la producción sin interrupciones.
Con un amplificador de capacitancia integrado que ofrece respuesta rápida y mínima interferencia, este cabezal asegura un rendimiento constante y cortes de muy buena calidad.
Detecta fugas o presión baja de forma temprana, enviando alertas que permiten mantener el corte continuo y evitar interrupciones en la producción.
Permite una comunicación fluida con sistemas CNC, asegurando un control sincronizado y un rendimiento integrado de la máquina.
| Lente protectora colimadora | PMD32T2DS |
| Lente protectora de enfoque | PMD34T5DS |
| Lente protectora de corte | PMD34T5DS |
| Lente colimadora | DF100D37DS |
| Lente de enfoque | DF200D37DS, SF250D37DS, SF300D37DS |
| Anillo de sellado | 38.6×30.5×3.8， 38.6×30.5×3.8 |
| Anillo cerámico | FC-18 |
| Boquilla | Serie FSN21 |
