Relé electromagnético de potencia NNC71C-2Z (JQX-40F-2Z) Fabricante

Relé electromagnético de potencia NNC71C-2Z (JQX-40F-2Z)

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-3-15-nnc71c-2z-electromagnetic-power-relay.html

El relé electromagnético de potencia NNC71C-2Z (JQX-40F-2Z) es útil para electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, equipos agrícolas, la transmisión y distribución de energía, etc.

Características

Nuestro relé electromagnético de potencia NNC71C-2Z (JQX-40F-2Z) utiliza contactos de conmutación organizados en un grupo de 50A y dos grupos de 40A).
Elevada potencia de conmutación de carga: 40A/50A
Se instala mediante tornillos o un carril de guía.

Certificados

CCC:2011010303471251

Descripción del modelo

Parámetros del contacto

Tipo de contacto	2Z,2H,2D
Carga del contacto	40A
Tensión de conmutación máxima	240VAC 40A 28VDC 40A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC110V	DC220V
Corriente nominal (±10%) mA	167	83.3	18.2	9
Resistencia de la bobina (±10%) Ω	71.8	288	6044	24444
Consumo de potencia nominal W	2.0W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo)V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal×110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	716.7	358	78.2	39
Resistencia de la bobina (±10%) Ω	5.9	23.4	492	1974
Consumo de potencia nominal W	8.6VA
Voltaje de entrada (máximo) V	Por debajo de 80%
Voltaje de salida (mínimo)V	Por encima de 30%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Relé electromagnético de potencia NNC71C-2Z (JQX-40F-2Z)

Voltaje de la bobina		DC:6 - 220V AC:6-380V
Tiempo de entrada		≤25ms
Tiempo de desconexión		≤15ms
Tensión soportada	Entre los contactos homopolares	1500VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	1500VAC/1min (1mA de corriente residual)
	Entre los contactos y la bobina	2500VAC/1min (1mA de corriente residual)
Resistencia de aislamiento		≥200MΩ(500VDC)
Tamaño	68 ×47×50.8mm
Peso	Aproximadamente 160g

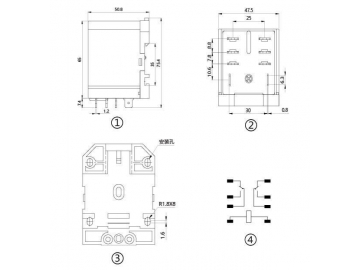

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
