Relé electromagnético de potencia NNC70A-2Z (JQX-10F-2Z)
Solicite un presupuesto
Nuestro relé electromagnético de potencia NNC70A-2Z (JQX-10F-2Z) es perfecto para electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, maquinaria agrícola, la transmisión y distribución de energía, entre otras aplicaciones.
Características
- El relé electromagnético de potencia NNC70A-2Z (JQX-10F-2Z) viene con contactos de conmutación que incluyen dos y tres grupos de 10A.
- Se monta a través de un zócalo.
- De forma opcional, se puede fabricar con una luz indicadora o un diodo.
Certificados
CCC:2011010303471252
Modelo y descripción
Tipo de contacto tipo
Tipo | Código nacional | Código internacional |
Contacto de conversión | Z | C |
Contacto normalmente abierto | H | A |
Contacto normalmente cerrado | D | B |
Parámetros del contacto
Tipo de contacto | 2Z,2H,2D |
Carga del contacto | 10A |
Tensión de conmutación máxima | 240VAC 10A 28VDC 10A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC12V | DC24V | DC110V | DC220V |
Corriente nominal (±10%) mA | 150 | 75 | 16.3 | 8.1 |
Resistencia de la bobina (±10%) Ω | 80 | 320 | 6748 | 27160 |
Consumo de potencia nominal W | 1.8W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo) V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% | |||
Voltaje nominal V | AC12V | AC24V | AC110V | AC220V |
Corriente nominal (±10%) mA | 225 | 112.5 | 24.5 | 12.3 |
Resistencia de la bobina (±10%) Ω | 18.7 | 74.7 | 1571 | 6260 |
Consumo de potencia nominal W | 2.7VA | |||
Voltaje de entrada (máximo) V | Por debajo de 80% | |||
Voltaje de salida (mínimo) V | Por encima de 30% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% |
Relé electromagnético de potencia NNC70A-2Z (JQX-10F-2Z)
Resistencia de aislamiento | ≥100MΩ(500VDC) | |
Voltaje de la bobina | DC:6 - 220V AC:6-380V | |
Tiempo de entrada | ≤20ms | |
Tiempo de desconexión | ≤15ms | |
Tensión soportada | Entre los contactos homopolares | 1000VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | 1500VAC/1min (1mA de corriente residual) | |
Entre los contactos y la bobina | 2000VAC/1min (1mA de corriente residual) | |
Dimensiones | 35× 35 ×55mm | |
Peso | Aproximadamente 75g |
Tamaño y método de instalación del producto

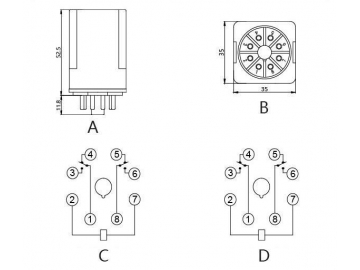

Terminal tipo zócaloA Vista frontal; B Vista lateral; C Tamaño de instalación; D Diagrama de cableado
