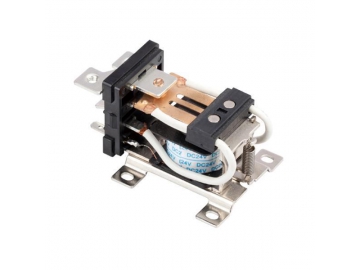

Relé electromagnético de potencia NNC71H (JQX-45F)

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-3-11-nnc71h-electromagnetic-power-relay.html

Este relé electromagnético de potencia NNC71H (JQX-45F) se usa en electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, equipos agrícolas, la transmisión y distribución de energía y demás equipos eléctricos.

Características

Elevada potencia de conmutación de carga: 40A 50A
Nuestro relé electromagnético de potencia NNC71H (JQX-45F) se instala mediante tornillos.

Certificados

CCC:2011010303471251

Descripción del modelo

Parámetros del contacto

Tipo de contacto	1Z,1H,1D
Carga del contacto	40A	50A
Tensión de conmutación máxima	240VAC 40A 28VDC 40A	240VAC 50A 28VDC 50A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC110V	DC220V
Corriente nominal (±10%) mA	167	83.3	18.2	9
Resistencia de la bobina (±10%) Ω	71.8	288	6044	24444
Consumo de potencia nominal W	2.0W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal×110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	333	167	36	18.1
Resistencia de la bobina (±10%) Ω	12.6	50.3	1069	4254
Consumo de potencia nominal W	4.0VA
Voltaje de entrada (máximo) V	Por debajo de 80%
Voltaje de salida (mínimo) V	Por encima de 30%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Relé electromagnético de potencia NNC70A-2Z (JQX-10F-2Z)

Resistencia de aislamiento		≥200MΩ(500VDC)
Voltaje de la bobina		DC:6 - 220V AC:6-380V
Tiempo de entrada		≤25ms
Tiempo de desconexión		≤15ms
Tensión soportada	Entre los contactos homopolares	1500VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	/
	Entre los contactos y la bobina	2500VAC/1min (1mA de corriente residual)
Dimensiones	72.5× 47.4 ×35.7mm
Peso	Aproximadamente 110g
