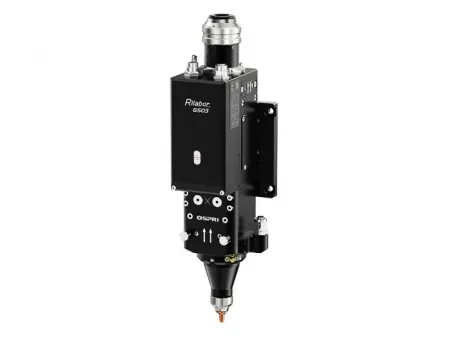

Cabezal de corte láser de fibra de 3 kW
Componentes para sistemas de corte láser
Cabezales de corte láser optimizados para garantizar precisión constante, eficiencia energética superior y rendimiento estable en todos los rangos de potencia
GS03C
Cabezal de corte láser con enfoque automático, ideal para trabajar láminas y tubos metálicos finos con gran precisión y eficiencia, incluso a potencias de hasta 3 kW
Ideales para el corte de láminas metálicas delgadas y tubos, destacan por su estructura ligera y su compatibilidad con sistemas multieje, lo que garantiza movimientos rápidos y exactos. El sistema de accionamiento frontal reduce la altura de instalación, mientras que el módulo de lentes extraíble tipo cajón permite un mantenimiento ágil. Su diseño integral optimiza el rendimiento y prolonga la vida útil del equipo.
| Tipo | Cabezal de corte láser de fibra con autoenfoque |
| Modelo | GS03C |
| Tipo de interfaz | QBH |
| Longitud de onda | 1080 nm ± 10 nm |
| Potencia nominal | ≤3 kW |
| Longitud focal | 125 mm/150 mm/200 mm |
| Longitud de colimación | 100 mm |
| Rango de enfoque | -18 mm~ 15 mm (F150) |
| Rango de ajuste de centrado | ±1.5 mm |
| Velocidad de enfoque | 100 mm/s |
| Presión del gas auxiliar | ≤3 MPa |
| Peso | 3.3 kg |
Ofrecen un rendimiento preciso y estable en sistemas de corte por láser de fibra de hasta 3 kW. Son compatibles con máquinas para láminas planas, tubos y cortes biselados, garantizando resultados uniformes en materiales como acero al carbono, acero inoxidable y aleaciones de aluminio. Ideales para el procesamiento de piezas metálicas delgadas con alta calidad y eficiencia.
- Corte láser de chapa plana
- Corte láser de perfiles
Con un cuerpo de baja inercia de solo 3.3 kg, este cabezal se integra fácilmente en sistemas multieje, disminuye la carga sobre el motor y asegura un posicionamiento rápido y preciso.
El diseño de accionamiento frontal acerca la cara de montaje al eje del haz, optimizando el espacio de trabajo. En máquinas de corte de tubos y perfiles, esto reduce la longitud remanente y contribuye a un uso más eficiente del material.
Los módulos de lentes tipo cajón se pueden retirar y volver a colocar fácilmente, lo que simplifica el mantenimiento y minimiza el tiempo de inactividad del equipo.
El sistema anticolisión con resorte protege la cavidad del sensor frente a impactos leves, evitando daños y permitiendo un reinicio rápido del equipo según las normas de seguridad.
Los puertos de conexión se pueden orientar según sea necesario, adaptándose a distintos diseños de máquinas de corte y facilitando tanto la instalación como el manejo de los cables en espacios reducidos.
Si busca un cabezal adaptado a sus especificaciones o necesita orientación para elegir la solución más adecuada, nuestro equipo técnico está listo para brindarle una asesoría personalizada.
