Máquina para Fabricación de Tubos ERW LW2000, 500x500mm

Máquina para Fabricación de Tubos ERW LW2000, 500x500mm
Máquina para Fabricación de Tubos ERW LW2000, 500x500mm
Máquina para Fabricación de Tubos ERW LW2000, 500x500mm
Solicite un presupuesto
Máquina para fabricación de tubos cuadrados y rectangulares por conformado directo

La forma cuadrada o rectangular es conformada antes de proceder con la soldadura, tiene diversas ventajas entre las cuales ahorro de energía y costo de materiales.

Ventajas:
  • Esta máquina para fabricación de tubos forma directamente tubos cuadrados o rectangulares, con un radio de arco interno pequeño, bordes planos, y mejor aspecto en general en Comparación a los métodos tradicionales de conformado de tubos cuadrados a partir de tubos redondos.
  • La linea de producción de tubos se caracteriza por su carga baja, en especial en la unidad de calibrado o medición.
  • Se ahorra alrededor del 2.4 a 3% de materiales gracias al conformado directo en Comparación a los métodos tradicionales de conformado de tubos cuadrados y rectangulares a partir de tubos redondos.
  • Esta máquina utiliza un método de flexión de multipuntos para así reducir la cantidad de pasos de conformado de tubos, fuerza axial, y la abrasion lateral todo es parte de la flexión paso a paso. Asimismo, esta máquina puede reducir el consumo de energía y abrasion de rodillos para garantizar una mejor calidad de nuestros productos.
  • La máquina usa un rodillo que tiene la capacidad de fabricar tubos cuadrados o rectangulares en una amplia gama de especificaciones. Todo esto ayuda a reducer los requerimientos de respaldo del rodillo y también se reducen los costos de producción en un 80%.
  • Esta máquina es sumamente fácil de configurar y no se necesita cambiar los rodillos para diferentes especificaciones. Esta línea de producción se controla automáticamente, de esta manera se miniminiza el tiempo de cambio de rodillos, se reduce el trabajo manual, y se maximiza la eficiencia de elaboración.
Procedimiento de Fabricación de Tubos:

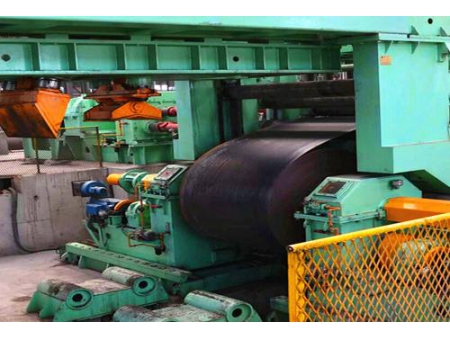

Rollo/bobina de acero→ Desbobinaje→ Aplanado/Nivelado→ Cortado → Acumulador de rollo/bobina → Conformado → Soldadura → Desbarbado → Refrigeración por Agua →Calibrado → Enderezado → Cortado → Envasado

Parámetros Técnicos Básicos:
Producto ESPECIFICACIONES

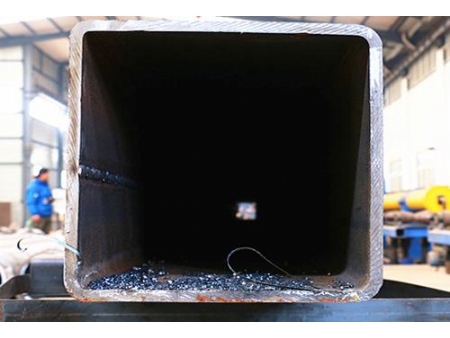

Tubo Cuadrado 250 x 250 – 500 x 500 mm
Tubo Rectangular 300 x 200 – 600 x 400 mm
Espesor 8.0 mm – 20.0 mm
Longitud del Tubo 6.0 m - 12.0 m
Velocidad de Producción Max. 25 m/min
Método de Soldadura Soldadura de Alta Frecuencia (Estado Sólido)
Método de Conformado Conformado directo de tubos cuadrados y rectangulares
Lista de Modelos:
Modelo Tubo Cuadrado (mm) Tubo Rectangular (mm) Espesor (mm) Velocidad (m/min)
LW400 40×40~120×120 60×40~160×80 1.5~5.0 20~60
LW600 50×50~150×150 70×50~200×100 2.0~6.0 20~50
LW800 80×80~200×200 100×60~250×150 2.0~8.0 10~40
LW1000 100×100~250×250 120×80~300×200 3.0~10.0 10~35
LW1200 100×100~300×300 120×100~400×200 4.0~12.0 10~35
LW1600 200×200~400×400 200×150~500×300 5.0~16.0 10~25
LW2000 250×250~500×500 300×200~600×400 8.0~20.0 10~25
