Solicite un presupuesto

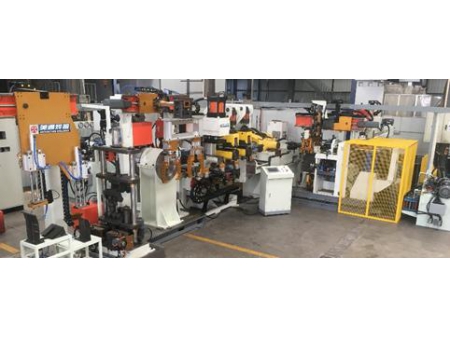

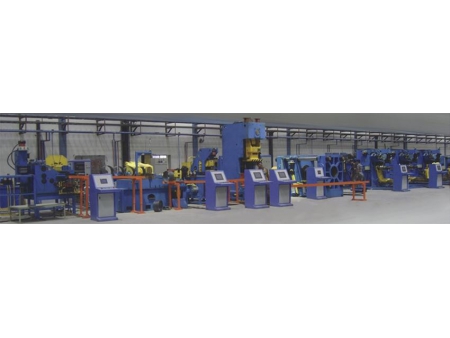

Utilizamos los métodos de última tecnología para soldadura automática de los rines, formada y ensamblado prensado:

Alimentación automática de lámina – marcado, rebobinado y aplanado – soldadora a tope – recortadora – aplanadora – punzadora de esquinas – estallido – acondicionador de esquinas – 3 formadores de rollos - expandidora – acondicionador de esquinas – localizador de posición de soldadora – prueba de fuga de aire – sistema de disco auto cargado – prensa ensambladora

Especificaciones para línea de soldadura de rines 10"~12"
  • Diámetro de rebordes de las llantas--10"~12"
  • Ancho de la banda--70 ~ 180 mm
  • Grosor --1.8 mm ~ 3.0 mm
  • Productividad 100%--6s/parte
Especificaciones para línea de soldadura de rines 13" ~18"
  • Diámetro de rebordes de las llantas--13"~18"
  • Ancho de la banda--160 ~ 280 mm
  • Grosor--2.0 mm ~ 4.0 mm
  • Productividad 100%--6s/parte
Equipo de producción de llantas

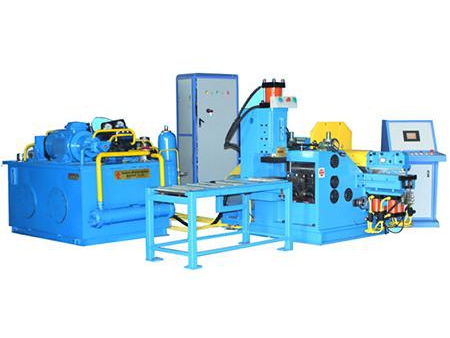

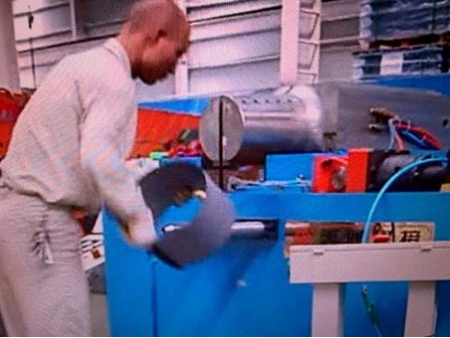

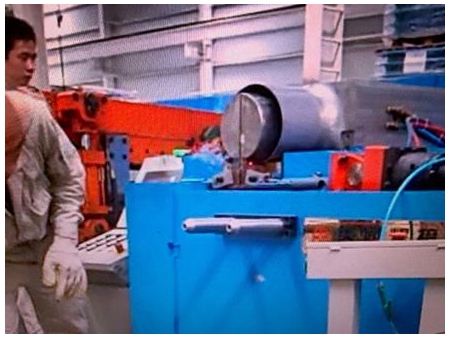

A). Marcado, rebobinado y máquina de aplanado

El marcado, rebobinado y máquina de aplanado forma aros rebobinados de bandas planas. Un sistema de marcado ha estado integrado en la rebobinadora en la sección de alimentación de la máquina, además los aros rebobinados son realizados con una sección plana y corta en cada lado dela brecha, de esta manera se logra soldadura utilizando sujeción plana y soldadura de electrodo.

Diámetro de rines 10'-18' 16'-24' 22'-38'
Ancho de rines 4'-8' 3.5'-13' 7'-20'
Mín diámetro de rines Φ220 Φ300 Φ400
Grosor de rines 2~5mm 2~5mm 5~10mm
Máx ancho de aros 320mm 430mm 650mm
Potencia de motor 7.5KW 11KW 15KW
Potencia de la unidad hidráulica 11KW 15KW 18.5KW
Máx presión hidráulica 25MPa 25MPa 25MPa

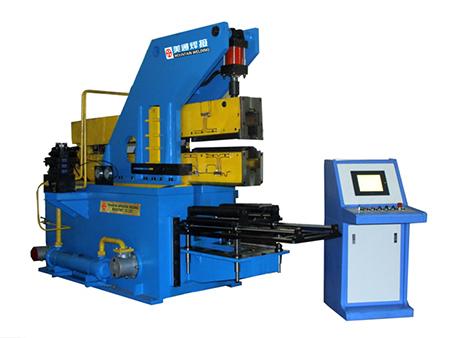

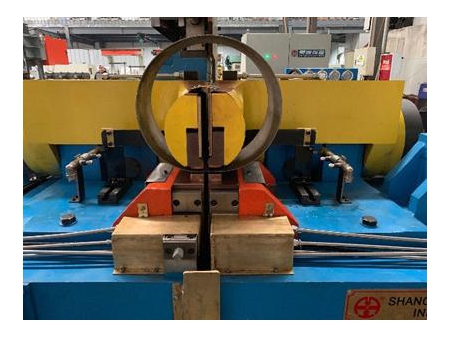

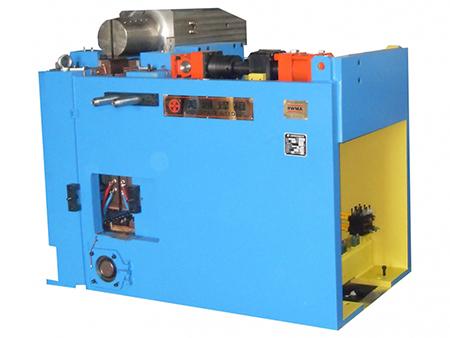

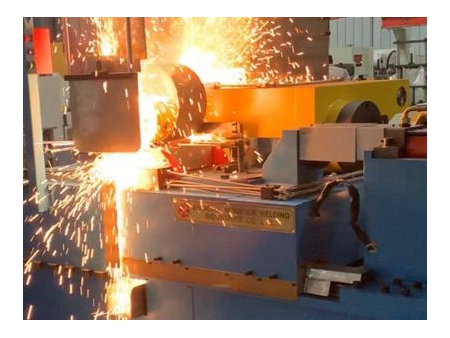

B). Máquina soldadora a tope AC
Tipo UNC-400 UNC-800 UNC-1000 UNC-1600
Potencia nominal 400KVA 800 KVA 1000 KVA 1600 KVA
Mín diámetro 250mm 300mm 500mm 500mm
Máx ancho 320mm 430mm 650mm 650mm
Máx sección de cruce 1800m㎡ 2150m㎡ 3750m㎡ 4000m㎡
Máx fuerza de sujeción 500kN 700kN 800kN 1200kN
Máx. fuerza de recalcado 250kN 350kN 400kN 600kN

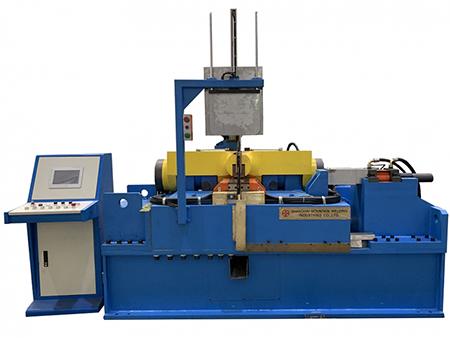

C). Máquina soldadora a tope DC
Tipo UZC-750 UZC-1500 UZC-3000 UZC-4000
Potencia nominal 750KVA 1500KVA 3000KVA 4000KVA
Mín diámetro 230mm 250mm 450mm 500mm
Máx ancho 220mm 320mm 500mm 600mm
Máx sección de cruce 800m㎡ 1500m㎡ 3000m㎡ 3850m㎡
Máx fuerza de sujeción 400kN 500kN 800kN 1000kN
Máx. fuerza de recalcado 200kN 250kN 400kN 500kN
D). Recortadora y aplanador
Máx ancho de la soldadora 5mm 6mm
Máx altura de la soldadora 5mm 7mm
Número de las herramientas del aplanador 3 3
Ancho de la herramienta del aplanador 20mm 25mm
Diámetro del rodillo del aplanador 102mm 102mm
Fuerza de sujeción 12.5T 21T
Fuerza de la cortadora 12.5T 21T
Ancho de los aros 450mm 650mm
Motor de energía de la estación hidráulica 22kW 30kW
E). Punzonadora

La punzonadora es una máquina con un sistema de cargado y descargado automático, este tipo de máquina es utilizado en las líneas de producción de alta velocidad para lograr el ensanchamiento de los aros enrollado y soldados para poder iniciar operaciones de establecimiento de perfiles de rines.

Especificaciones principales y data técnica:
  • Diámetro de los agujeros ensanchados: 10-32 pulgadas
  • Ancho de los agujeros ensanchados: 2-28 pulgadas

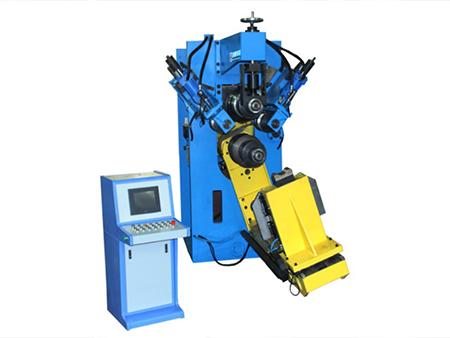

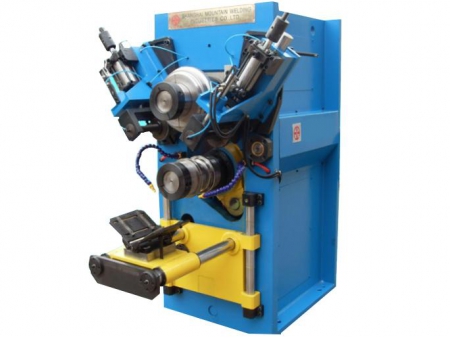

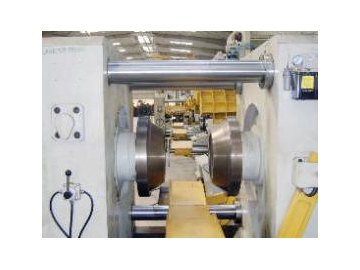

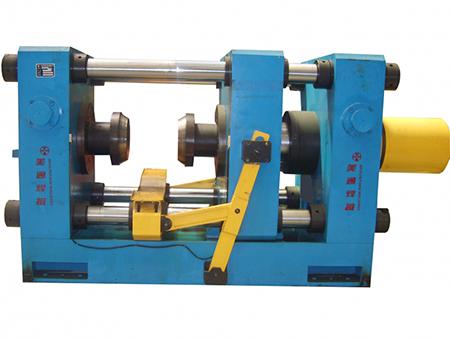

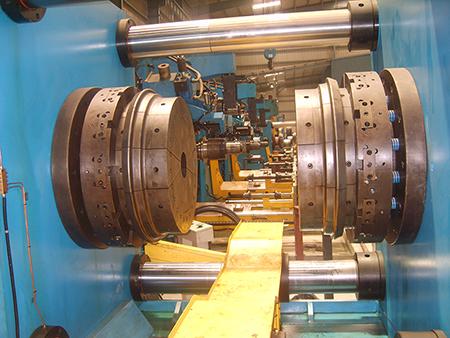

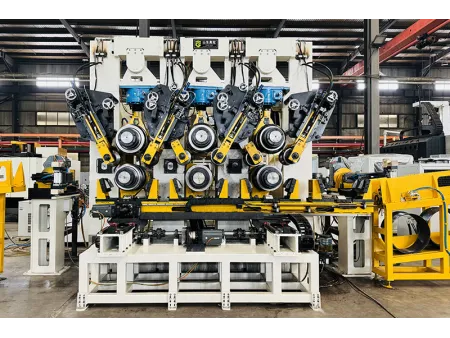

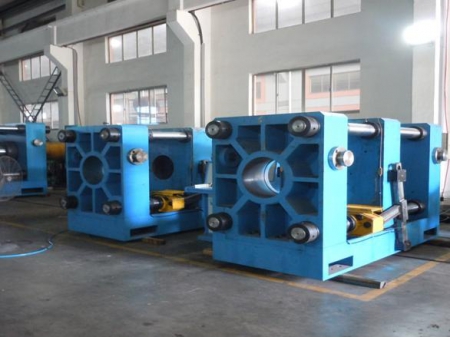

F). Formadora de rollos
Diámetro de los rines 10'-14' 12'-18' 19.5'-38'
Ancho de los rines 2'-5' 3.5'-13' 5.25'-20'
Grosores 1.8-3.5mm 2-5mm 3-10mm
Diámetro del eje 120mm 150mm 200mm
Momento de torsión del eje 1400Nm 1600Nm 2250Nm
Ajuste posterior y frontal del encapotado ±2.6mm ±3mm ±5mm
Velocidad de movimiento de trabajo del eje bajo 2-10mm/s 2-10mm/s 2-10mm/s
Fuerza de elevación del eje bajo 200kN 266kN 400kN
Distancia de trabajo de los 2 ejes 240mm 270mm 340mm
Velocidad de los ejes 200rpm 130rpm 130rpm

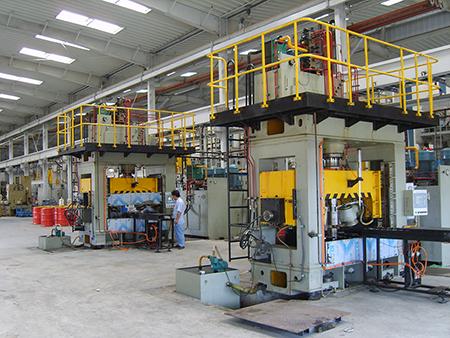

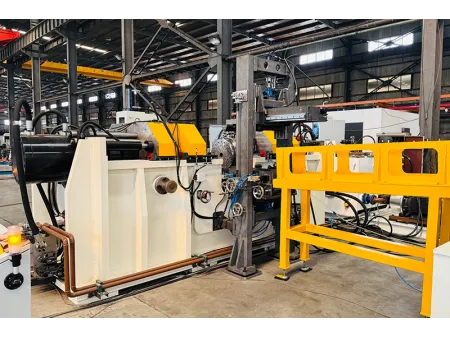

G). Expandidora y prensa
Especificación y data técnica:
Diámetro de la expandidora de rines 10 ~ 32 pulgadas.
Ancho de la expandidora de rines 2 ~ 28 pulgadas.
Prensa 100ton, prensa 200ton, prensa 300ton ,prensa 500 ton
H). Formadora de flujo
Especificaciones principales y data técnica:
SN. Ítem Unidad Especificación
1 Diámetro del girado en vacío mm 450-630
2 Grosor del girado en vacío mm 8-16
3 Diámetro de las partes giradas mm 450-680
4 Máx altura de las partes giradas mm 140
5 Velocidad de rotación para el eje principal r/min 450-300
6 Potencia para el eje principal KW 200
7 Peso de la máquina Kg 30000

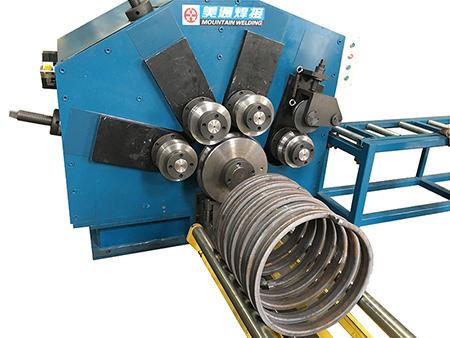

I). Bobinadora multi espiral para los lados de las barras de anillos
Item Especificación Unidad
Máx sección de cruce de partes enrolladas 800 mm2
Mín diámetro de partes enrolladas 508 mm
Máx diámetro de partes enrolladas 610 mm
Mín distancia entre los rodillos superiores e inferiores 290 mm
Rango de ajuste del rodillo superior 70 mm
Altitud de la alimentación de pieza de trabajo 800 mm
Velocidad de rotado del rodillo inferior 13.1 r/min
Velocidad de rotado del rodillo superior 22.31 r/min
Dimensión del rodillo inferior (diámetro x longitud) ∮140×100 mm
Dimensión del rodillo superior (diámetro x longitud) ∮90×90 mm
Motor de energía Y200L1-6 18.5 kW

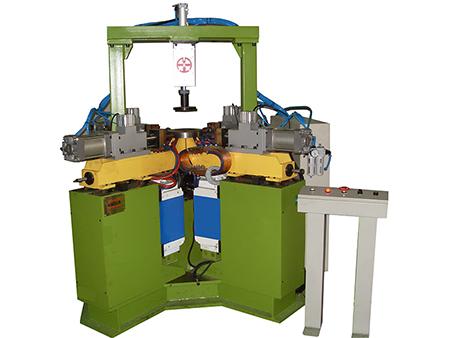

J). Máquina de soldadura multi punto
Modelo de la máquina TN 4 X 63
Detalle del equipo Soldadora por punto de 4 husillos para soldadura de rines de acero de 24 puntos, con controles y capacidad nominal unitaria por cada uno de 63KVA para soldar 24 puntos con accesorio de indización con disco, divido equitativamente, rotado a través de mecanismo de cámara.
Tiempo del ciclo de la máquina 20 segundos incluidos el cargado/descargado
Capacidad nominal del transformador 4X63KVA
Ciclo de trabajo 50%.
Mín carrera del electrodo 75.0mm
Presión del electrodo 600 Kgf @ 0.5 MPa
Control PLC Siemens
Controlador de la soldadura Miyachi modelo 210 o 110 para configurar todos los parámetros de la soldadura
