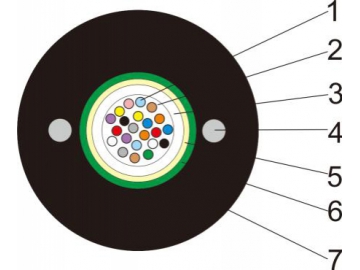

Estructura de cable con tubo central, fibra GYXTW

Fibra óptica
El gel óptico es colocado en los cables antes de que estos estén completes y los recubrimientos son probados para verificar que pasan las pruebas de resistencia al agua y de infiltración.
El tubo buffer es de una clase de material termoplástico y está hecho polipropileno y nylon. El tubo holgado puede ser colocado en el cable de fibra sin apretar y protege la fibra óptica del estrés interior y la presión de lado exterior.
Elemento reforzado: dos cables de acero fosfatado paralelos.
Material impermeabilizante: compuesto de relleno bloqueador del paso del agua.
Armadura: cinta de aluminio-plástica
La cubierta interna utiliza polietileno negro y es fácil de colocar y transportar.

Descripción

El cable de tubo holgado trenzado con armadura ajustada viene con un inserto de fibra multimodo o monomodo dentro del tubo que está hecho de polietileno de alto módulo y rellenado con componentes impermeabilizantes. El material para la obstrucción del paso de agua es añadido entre la cinta de acero y el tubo holgado de manera compacta y vertical para asegurar la obstrucción del paso del agua en el cable. La parte externa del tubo está envuelta verticalmente con doble cinta plástica y de acero cromada. Un recubrimiento de polietileno extruido es colocado en el cable con dos hilos paralelos ubicados en ambos lados.

Usos

El cable con tubo central es adecuado para las comunicaciones de larga distancia o entre centrales.

Parámetros

1. Parámetros

		G.652.D	G.655	50/125μm	62.5/125μm
Atenuación	@850nm	-	-	≤3.0dB/km	≤3.0dB/km
	@1300nm	-	-	≤1.0dB/km	≤1.0dB/km
	@1310nm	≤0.36dB/km	≤0.36dB/km	-	-
	@1550nm	≤0.22dB/km	≤0.23dB/km	-	-
Ancho de banda	@850nm	-	-	≥500MHz·km	≥200MHz·km
Ancho de banda	@1300nm	-	-	≥1000MHz·km	≥600MHz·km
Longitud de onda de corte del cable de fibra óptica		≤1260nm	≤1260nm	-	-
Dispersión de modo polarizado	Fibra óptica individual	≤0.20ps/√km	≤0.20ps/√km	-	-
Valor de conexión (M=20，Q=0.01%)		≤0.10ps/√km	≤0.10ps/√km	-	-

2. Parámetros técnicos

Ítem	Contenido	Valor
	Número de núcleos del cable	6	12		24	36	48
Tubo holgado	Diámetro exterior	2.6	2.8		2.8	3.2	3.6
	Número de tubo holgado*número de núcleos por tubo	1*6	1*12		1*24	1*36	1*48
Diámetro exterior de referencia	mm	8.5	8.5		9.0	9.0	9.0
Elemento central reforzado	Material	Hilo de acero
	Diámetro(mm)	1.0		1.2
Material para bloqueo de agua	Material	Gel bloqueante de agua
Armadura	Material	Cinta de acero corrugado
Recubrimiento externo	Espesor (±0.2mm)	1.8
Rango de temperatura de funcionamiento	℃	-40- +70
Tracción	Corto plazo /largo plazo (N)	1500/600
Resistencia al aplastamiento		3000/1000
* De acuerdo a los requisitos de los clientes, el cable con tubo holgado trenzado con armadura puede personalizar otras estructuras o núcleos

3. Maquinaria principal y desempeño ambiental

Ítem	Inspección Estándar	Valor específico	Requisitos
Resistencia a la tracción	IEC 60794-1-2-E1	De acuerdo a los parámetros técnicos	Atenuación adicional para corto plazo ≤0.1dB
Resistencia a la aplastamiento	IEC 60794-1-2-E3	De acuerdo a los parámetros técnicos	Atenuación adicional para corto plazo ≤0.1dB
Impacto	IEC 60794-1-2-E4	1 metro de altura, golpe de martillo 450g, al menos 50 veces	Atenuación adicional residual:≤0.03dB
Flexión hacia adelante y hacia atrás	IEC 60794-1-2-E6	Carga 150N 30 veces	Atenuación adicional residual:≤0.03dB
Flexibilidad	IEC 60794-1-2-E7	1 metro ±180° 10veces	Atenuación adicional residual:≤0.03dB
Prueba del ciclo de temperatura	IEC 60794-1-2-F1	-40℃ +70℃	Cambio de atenuación adicional:≤0.05dB/km
* El monitoreo de todos los cambios de atenuación de la fibra óptica es operado en longitud de onda de 1550nm.

Características

Controlamos la longitud excedente de la fibra óptica con precisión para asegurar la capacidad de resistir las características de tensión y temperatura.
El material del que está hecho el tubo holgado tiene buena desempeño de resistencia a la hidrólisis y alta resistencia. El tubo está lleno de un gel especial que es clave en la protección de la fibra óptica.
La estructura compacta del cable óptico con diseño especial logra la contracción del tubo efectivamente.
Buen comportamiento de prensa y suavidad.
La cinta doble de acero de plástico cromado puede mejorar la capacidad de resistencia a la humedad del cable.
Dos hilos de acero paralelos aseguran la resistencia a la tracción de este cable.
El revestimiento de polietileno tiene buen desempeño en la resistencia contra la radiación ultra violeta. Además tiene un diámetro pequeño, es liviano y fácil de instalar.

Estándares

Cable con tubo central de exterior para telecomunicación YD/T 769-2010
Sección del cable 1-1 IEC 60794-1-1-2011

Instalación

Ducto, aéreo, enterrado directamente
