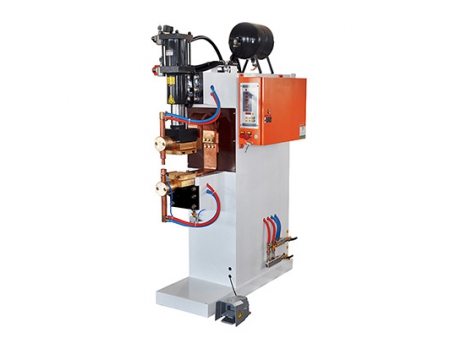

Máquina de soldar por proyección, puntos y resistencia de descarga de condensador 500J-8000J Fabricante

Máquina de soldar por proyección, puntos y resistencia de descarga de condensador 500J-8000J

Solicite un presupuesto

Nosotros: http://heron-spotwelding.com.ar/1-2-2-8000j-resistance-spot-welding-machine.html

Máquina de soldar por resistencia de descarga de condensador 500J / 1500J
Máquina de soldar por resistencia de descarga de condensador 1500J / 3000J
Máquina de soldar por resistencia de descarga de condensador 4500J / 6000J / 8000J

Aplicación
Soldadura de proyección entre la tuerca de tornillo, soldadura de acero de formación en caliente y acero galvanizado.

Características

La potencia vas desde los 500J a 8000J.
La corriente de derivación máxima va desde 14KA a 80KA.
A una presión atmosférica de 6 bares, la presión de soldadura varía entre estos valores 1240N a 15000N.
La guía circular se configura como estándar para la clase de soldadora.
La profundidad de la garganta óptima es de 950 mm.
Un cilindro de un golpe está integrada en esta máquina, aunque un cilindro doble y un cilindro servoeléctrico compatibilizan con nuestro equipo. Estos dos cilindros son opcionales.

Parámetros técnicos

Modelo #		DR-500-**	DR-1500-**	DR-1500-**	DR-3000-**	DR-4500-**	DR-6000-**	DR-8000-**
Volumen del condensador	μf	5000	15000	15000	30000	45000	60000	80000
Capacidad nominal	KVA	2	3	3	5	10	19	15
Fuente de alimentación	V/￠/Hz	220/1/50	220/1/50	380/1/50	380/1/50	380/1/50	380/1/50	380/1/50
Corriente primaria máxima	A	22	14	14	23	26	50	40
Cable primario	MM²	2.5	6	6	16	16	16	25
Corriente de derivación máxima	KA	22	20	20	28	38	45	65
Ciclo de servicio nominal	%	50	50	50	50	50	50	50
Tensión en vacío secundario	V	10	10	10	10	10/11.4	10/12	10/12
Tamaño de cilindro de soldadura	￠*L	φ50*50	φ80*60	φ80*60	φ100*60	φ160*80	φ160*100	φ200*150
Presión de funcionamiento máxima @ 0.5MPa	N	600	2500	2500	3900	10000	9500	15000
Presión de aire comprimido	MPa	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7
Consumo de agua fría	L/MIN	*	*	*	*	*	8	8
Consumo de aire comprimido	L/ punto de soldadura	0.14	1.43	1.43	2.28	5.84	5.84	9.24
Profundidad de garganta	MM	116	315	315	340	420	427	306
Espacio del brazo	MM	115	195	305	301	363	315	401
Tamaño de electrodo	MM	￠12	￠25	￠25	￠25	￠30	￠30	*
Dimensiones	H(MM)	1228	1370	1460	1460	1810	1900	2370
	L(MM)	670	550	1110	1110	1461	1239	1300
	W(MM)	550	710	680	680	675	751	1285

Heron fabrica máquinas de soldar de manera profesional. Desde el año 1997, hemos estado proveyendo máquinas de soldar por punto y resistencia MFDC, máquinas de soldar por resistencia de descarga de condensador, y sistemas de soldadura robóticas para clientes de todo el mundo.
