Cable de termopar con aislamiento mineral Fabricante

Cable de termopar con aislamiento mineral

Solicite un presupuesto

Nosotros: http://alloys-ar.com/1-12-4-mineral-insulated-thermocouple-cable.html

Los cables con aislamiento mineral (MI) son cables de alto rendimiento diseñados para condiciones ambientales extremas. Consisten en conductores metálicos incrustados en material aislante mineral comprimido (generalmente óxido de magnesio, MgO) y están encerrados en una funda metálica. Los cables MI se utilizan en aplicaciones que requieren resistencia a altas temperaturas, ignífuga o resistencia a la corrosión.

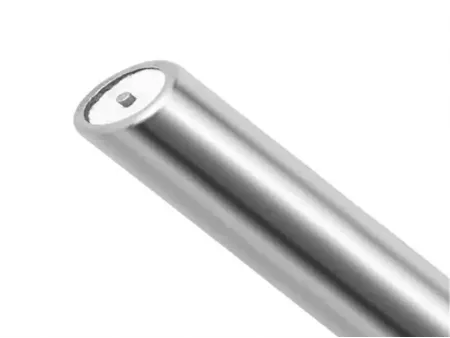

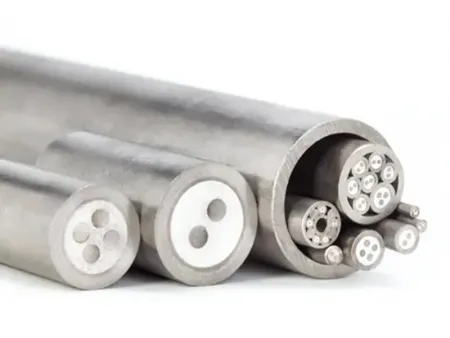

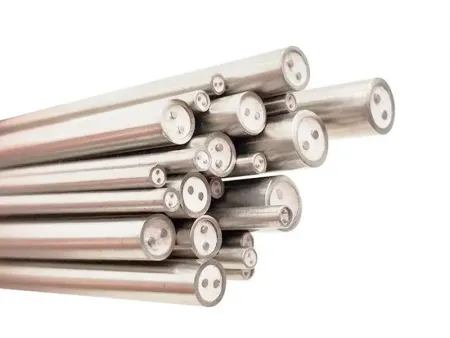

Estructura del cable MI

Conductores metálicos: cobre, acero inoxidable, Inconel u otras aleaciones
Aislamiento: El óxido de magnesio (MgO) es el material aislante más común
Cubierta metálica: Proporciona protección mecánica y protege los conductores internos

Normas y certificaciones

Los cables MI cumplen con los siguientes estándares internacionales:

IEC 60702

BS 6387

NEC

Especificaciones

Cable MI de baja tensión（0.6/1kV）

Núcleo	Área de la sección transversal (mm²)	Rango de diámetro exterior (mm)	Peso (kg/km)
Un núcleo	10-500	15-60	500-4000
Multi-núcleo	1.5-240	10-50	200-3500

Cable MI de media tensión（6~35kV）

Núcleo	Área de la sección transversal (mm²)	Rango de diámetro exterior (mm)	Peso (kg/km)
Un núcleo	50-1000	30-100	2000-8000
Multi-núcleo	35-500	40-120	2500-9000

Cable MI de alta tensión（≥110kV）

Núcleo	Área de la sección transversal (mm²)	Rango de diámetro exterior (mm)	Peso (kg/km)
Un núcleo	200-2000	50-150	5000-15000

Performance Parameters

Rendimiento eléctrico

Parámetros	Cable de baja tensión (0.6/1 kV)	Cable de media tensión (6~35kV)	Cable de alta tensión (110kV min)
Voltaje nominal (U₀/U)	0.6/1 kV	6/10-26/35 kV	≥110 kV
Resistencia de aislamiento (MΩ·km)	≥100	≥200	≥500
Voltaje de CA soportado (kV)	3.5	21~52	≥160
Resistencia DC del conductor (Ω/km)	Cumplimiento de las normas IEC	Cumplimiento de las normas IEC	Cumplimiento de las normas IEC

Rendimiento mecánico

Indicador de rendimiento	Cinta de acero blindada	Alambre de acero blindado	Cinta de aluminio/acero inoxidable blindado
Resistencia a la tracción (N/mm²)	300-500	400-600	150-250
Rendimiento de compresión (N)	≥3000	≥1500	≥1000
Radio de curvatura mínimo	6×Diámetro exterior del cable	10×Diámetro exterior del cable	8×Diámetro exterior del cable

Rendimiento térmico

Rango de temperatura de trabajo (°C)	-40 a 90 (aislamiento estándar)
Temperatura de cortocircuito (5s) (°C)	160~250 (dependiendo del material)
Rendimiento ignífugo	Cumple con la norma IEC 60332

Características

Resistencia a altas temperaturas: Puede soportar temperaturas de hasta 1,000°C (1,832°F) o más, según los materiales utilizados
Resistencia al fuego: Los cables MI mantienen la funcionalidad durante y después de la exposición al fuego, lo que los hace ideales para sistemas críticos como circuitos de emergencia
Resistencia a la corrosión: Cuando se utilizan materiales de cubierta adecuados, los cables MI funcionan bien en entornos corrosivos, incluidas las industrias marinas y químicas
Resistencia mecánica: Resistente al aplastamiento, la flexión y otras tensiones físicas
Longevidad: Debido a la estabilidad de los materiales utilizados, los cables MI no envejecen y son muy duraderos
Resistencia a la humedad: El MgO comprimido tiene una fuerte resistencia a la infiltración de humedad

Aplicaciones

Procesos industriales: Equipos de alta temperatura, hornos
Seguridad contra incendios: Sistemas de emergencia (por ejemplo, alarmas contra incendios, sistemas de extracción de humo, iluminación de salida)
Petróleo y gas: Monitoreo de oleoductos y calentamiento de boca de pozo
Marinos y en alta mar: Instalaciones resistentes a la corrosión en barcos o plataformas de perforación petrolera
Instalaciones nucleares: Cableado resistente a la radiación para sistemas críticos
Infraestructura de edificios: Cables resistentes al fuego para rascacielos y túneles modernos
